供应气动执行器

设计特点和标准参数&sp;

基本设计：&sp;&sp;&sp;&sp;&sp;&sp;&sp;&sp;&sp;&sp;&sp;&sp;&sp;&sp;&sp;&sp;&sp;&sp;&sp;&sp;&sp;&sp;&sp;&sp;&sp;&sp;&sp;&sp;&sp;&sp;&sp;&sp;&sp;&sp;&sp;&sp;&sp;&sp;&sp;&sp;&sp;&sp;&sp;&sp;&sp;&sp;&sp;&sp;&sp;&sp;&sp;&sp;

气动双活塞执行器、型号 GTD=双作用式、型号 GTE=单作用式(有弹簧返回)。

制造特点：&sp;&sp;&sp;&sp;&sp;&sp;&sp;&sp;&sp;&sp;&sp;&sp;&sp;&sp;&sp;&sp;&sp;&sp;&sp;&sp;&sp;&sp;&sp;&sp;&sp;&sp;&sp;&sp;&sp;&sp;&sp;&sp;&sp;&sp;&sp;&sp;&sp;&sp;&sp;&sp;&sp;&sp;&sp;&sp;&sp;&sp;&sp;&sp;&sp;&sp;&sp;&sp;

宽面齿条(活塞)小齿轮传动技术、活塞及齿轮和壳体接触面有低磨擦材料制成的滑动轴承衬套、导向。单作用式有保险弹簧座。

采用标准：&sp;&sp;&sp;&sp;&sp;&sp;&sp;&sp;&sp;&sp;&sp;&sp;&sp;&sp;&sp;&sp;&sp;&sp;&sp;&sp;&sp;&sp;&sp;&sp;&sp;&sp;&sp;&sp;&sp;&sp;&sp;&sp;&sp;&sp;&sp;&sp;&sp;&sp;&sp;&sp;&sp;&sp;&sp;&sp;&sp;&sp;&sp;&sp;&sp;&sp;&sp;&sp;

执行器与阀门连接：四个或八个螺栓孔合标准DIN/ISO 5211，轴装配孔合标准DIN 3337。可供选择的装配轴孔有多种形状尺寸选择。
执行器与控制阀连接：GTD/GTE100+350合标准NAMUR或VDI/VDE 3845，GTD/GTE040+90通过转接板连接。
执行器与信号盒连接：合VDI/VDE 3845。

件材料：&sp;&sp;&sp;&sp;&sp;&sp;&sp;&sp;&sp;&sp;&sp;&sp;&sp;&sp;&sp;&sp;&sp;&sp;&sp;&sp;&sp;&sp;&sp;&sp;&sp;&sp;&sp;&sp;&sp;&sp;&sp;&sp;&sp;&sp;&sp;&sp;&sp;&sp;&sp;&sp;&sp;&sp;&sp;&sp;&sp;&sp;&sp;&sp;&sp;&sp;&sp;&sp;

壳体：铝合金表面阳化处理。
端盖：铝合金表面喷塑处理。
活塞/齿条：铝合金。
密封O型圈：丁睛橡胶=R70。
轴承垫圈/导环：塑料

技术数据：&sp;&sp;&sp;&sp;&sp;&sp;&sp;&sp;&sp;&sp;&sp;&sp;&sp;&sp;&sp;&sp;&sp;&sp;&sp;&sp;&sp;&sp;&sp;&sp;&sp;&sp;&sp;&sp;&sp;&sp;&sp;&sp;&sp;&sp;&sp;&sp;&sp;&sp;&sp;&sp;&sp;&sp;&sp;&sp;&sp;&sp;&sp;&sp;&sp;&sp;&sp;&sp;

承受压力：10bar

应用压力：3 ~ 8.3bar

温度范围：-30ºC ~ 90ºC

可选温度范围：-26ºC ~ 150ºC-40ºC ~ 71ºC

回转角度：&sp;&sp;&sp;&sp;&sp;&sp;&sp;&sp;&sp;&sp;&sp;&sp;&sp;&sp;&sp;&sp;&sp;&sp;&sp;&sp;&sp;&sp;&sp;&sp;&sp;&sp;&sp;&sp;&sp;&sp;&sp;&sp;&sp;&sp;&sp;&sp;&sp;&sp;&sp;&sp;&sp;&sp;&sp;&sp;&sp;&sp;&sp;&sp;&sp;&sp;&sp;&sp;

双作用式=90度，单作用式=90度，标准执行器旋转轴角度从两端可调节-5～+5度。

输出扭矩：&sp;&sp;&sp;&sp;&sp;&sp;&sp;&sp;&sp;&sp;&sp;&sp;&sp;&sp;&sp;&sp;&sp;&sp;&sp;&sp;&sp;&sp;&sp;&sp; &sp;&sp;&sp;&sp;&sp;&sp;&sp;&sp;&sp;&sp;&sp;&sp;&sp;&sp;&sp;&sp;&sp;&sp;&sp;&sp;&sp;&sp;&sp;&sp;&sp;&sp;&sp;&sp;

3～10000 N.m

附件：&sp;&sp;&sp;&sp;&sp;&sp;&sp;&sp;&sp;&sp;&sp;&sp;&sp;&sp;&sp;&sp;&sp;&sp;&sp;&sp;&sp;&sp;&sp;&sp;&sp;&sp;&sp;&sp;&sp;&sp;&sp;&sp;&sp;&sp;&sp;&sp;&sp;&sp;&sp;&sp;&sp;&sp;&sp;&sp;&sp;&sp;&sp;&sp;&sp;&sp;&sp;&sp;&sp;&sp;&sp;&sp;

电磁阀、电气、限位开关（械式、接近式）、气源处理三联件（有减压器、过滤器、油雾器）、手操机构。

工作原理

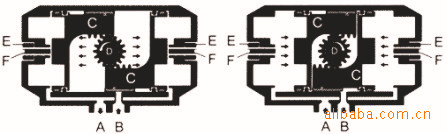

双作用式

压缩空气从气口(B)进入气缸两活塞(C)之间中腔时，使两活塞分离向气缸两端方向移动，两端气腔的空气通过气口(A)排出，同时使两活塞(C)的齿条同步带动输出轴(D)(齿轮)逆时针方向旋转90度。可以从两端调整微量角度，松动螺母(E)用内六角扳手拧动调节螺栓(F)调整所需角度,锁紧螺母(E)。反之压缩空气则从气口(A)进入气缸两端气腔时，使两活塞向气缸中间方向移动，中间气腔的空气通过气口(B)排出，同时使两活塞(C)的齿条同步带动输出轴(D)(齿轮)顺时针方向旋转90度。

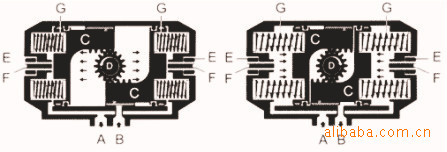

单作用式（弹簧复位）：

压缩空气从气口(B)进入气缸两活塞(C)之间中腔时，使两活塞分离向气缸两端方向移动，迫使两端的弹簧压缩，两端气腔的空气通过气口(A)排出，同时使两活塞(C)的齿条同步带动输出轴(D)(齿轮)逆时针方向旋转90度。在压缩空经过电磁阀换向后，气缸的两活塞在弹簧的弹力下向中间方向移动，中间气腔的空气从气口(B)排出，同时使两活塞(C)的齿条同步带动输出轴(D)(齿轮)顺时针方向旋转90度。可以从两端调整微量角度，松动螺母(E)用内六角扳手拧动调节螺栓(F)调整所需角度,锁紧螺母(E)。

执行器及附件的功能和用途

双动式气动执行器：对阀门开启和关闭的两位式控制。/弹簧复位式：在电路气路切断或故障，阀门自动开启或关闭。/单电控电磁阀：一个线圈得电时阀门打开，另一个线圈得电时阀门关闭，有记忆功能（可提供爆型）。/限位开关回讯器：远距离传送阀门的开关位置的信号（可提供爆型）。/电气：根据电流信号（标准4~ 20mA）的大小对阀门的介质流量调节控制（可提供爆型）。/气动：根据气压信号（标0.02 ~ 0.1 Mpa）的大小对阀门的介质流量调节控制。/电气转换器：将电流信号转换成气压信号，与气动配套使用（可提供爆型）。/气源处理三联件：包括空气减压阀、过滤器、油雾器，对气源稳压、清洁、运动部件润滑作用。/手动操作机构：自动控制再不正常情况下可以手动操作。

气动阀门是复杂的自动化控制仪表，由多种气动元件组成，用户根据控制需要，详细选择下列附件，并在技术合同上注明。1、气动执行器：① 双作用式、② 单作用式、③ 型号规格、④ 动作时间。/2、电磁阀：① 单控电磁阀、② 双控电磁阀、③ 使用电压、④ 爆型。/3、信号反馈：① 机械式开关、② 接近式开关、③ 输出电流信号、④ 使用电压、⑤ 爆型。/4、：① 电气、② 气动电位器、③ 电流信号、④ 气压信号、⑤ 电气转换器、⑥ 爆型。/5、气源处理三联件：① 过滤减压阀、② 油雾阀。/6、手动操作机构。/7、接口尺寸。/8、定制。

分解图及部件

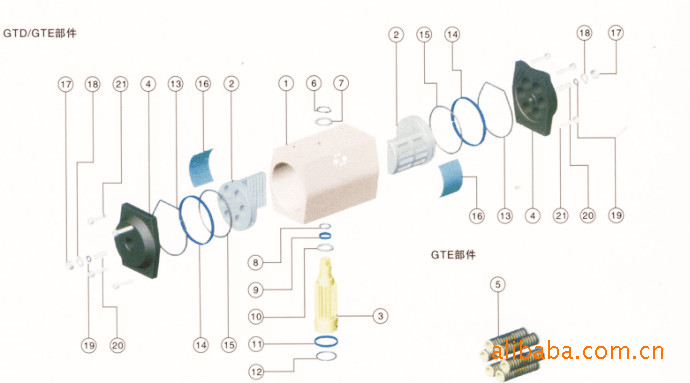

分解图：

部件：
