- 品牌/商标：粤道
- 企业类型：制造商
- 新旧程度：全新
- 原产地：广东
产品详细说明
- 1、用途：公共天线、视频射频、闭路电视监控系统、传导系统及单向控制系统或是高频率机器之接线或内部配线等。
- 2、生产标准：国家标准、企业标准

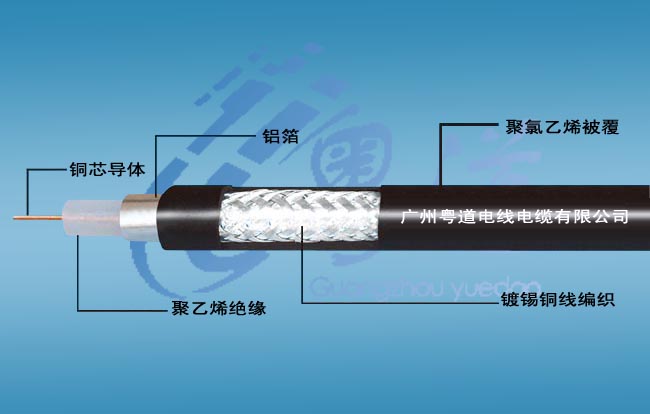

- 3、构造特性:
- 导体使用单支或多股裸铜
- 实芯聚乙烯绝缘
- 外包上铝箔屏蔽
- 镀锡铜及裸铜编织屏蔽
- 聚氯乙烯护套
- 长期允许工作温度应不超过70℃
- 包装长度：200米/卷300米/卷5000米/卷(包装规格可根据客户要求更改。)
| 型号/规格 | 内导体结构No./mm | 绝缘 | 外导体 | 护套 | |||
| 厚度（mm） | 外径（mm） | 编织网数 | 密度参考值 | 厚度（mm） | 外径（mm） | ||
|
SYV75-2（2.5C-2V） |
1/0.4 |
0.87 |
2.4±0.13 |
48 |
55% |
0.6 |
4.0±0.2 |
|
64 |
65% |
0.6 |
4.0±0.2 | ||||
|
96 |
85% |
0.6 |
4.0±0.2 | ||||
|
SYV75-2（2.5C-2V） |
8/0.15 |
0.87 |
2.4±0.13 |
48 |
55% |
0.6 |
4.0±0.2 |
|
64 |
65% |
0.6 |
4.0±0.2 | ||||
|
96 |
85% |
0.6 |
4.0±0.2 | ||||
|
SYV75-2 |
7/0.16 |
0.5 |
1.5±0.13 |
48 |
75% |
0.4 |
4.0±0.2 |
电性能技术要求（1）
| 型号/规格 | 衰减常数20℃ dB/100m | 回波损耗dB | |||||||
| 1MHz ≤ | 5MHz ≤ | 20MHz ≤ | 50MHz ≤ | 200MHz ≤ | 400MHz ≤ | 900MHz ≤ | 300MHz 及以下≥ | 300MHz 及以上≥ | |
|
SYV75-2（2.5C-2V） |
2.2 |
4.5 |
8.4 |
14.5 |
28.0 |
44.5 |
69.1 |
20 |
18 |
电性能技术要求（2）
| 型号/规格 | 内导体结构No./mm | 20℃时导体电阻Ω/Km | 缆芯介电强度KV | 绝缘电阻不小于MΩ.Km | 护套介电强度KV | 特性阻抗Ω | |
| 火花电压 | 浸水电压 | ||||||
|
SYV75-2（2.5C-2V） |
1/0.4 |
145.0 |
2.0 |
5000 |
3.0 |
1.5 |
75±3 |
|
SYV75-2（2.5C-2V） |
8/0.15 |
222.6 |
2.0 |
5000 |
3.0 |
1.5 |
75±3 |
|
SYV75-2（2.5C-2V） |
7/0.16 |
216.2 |
2.0 |
5000 |
/ |
/ |
75±3 |
