| 品牌 | ALLEGRO | 型号 | A1104EUA-T |
| 种类 | 磁敏 | 制作工艺 | 集成 |
| 输出信号 | 开关型 |
A1104开关型霍尔的工作原理

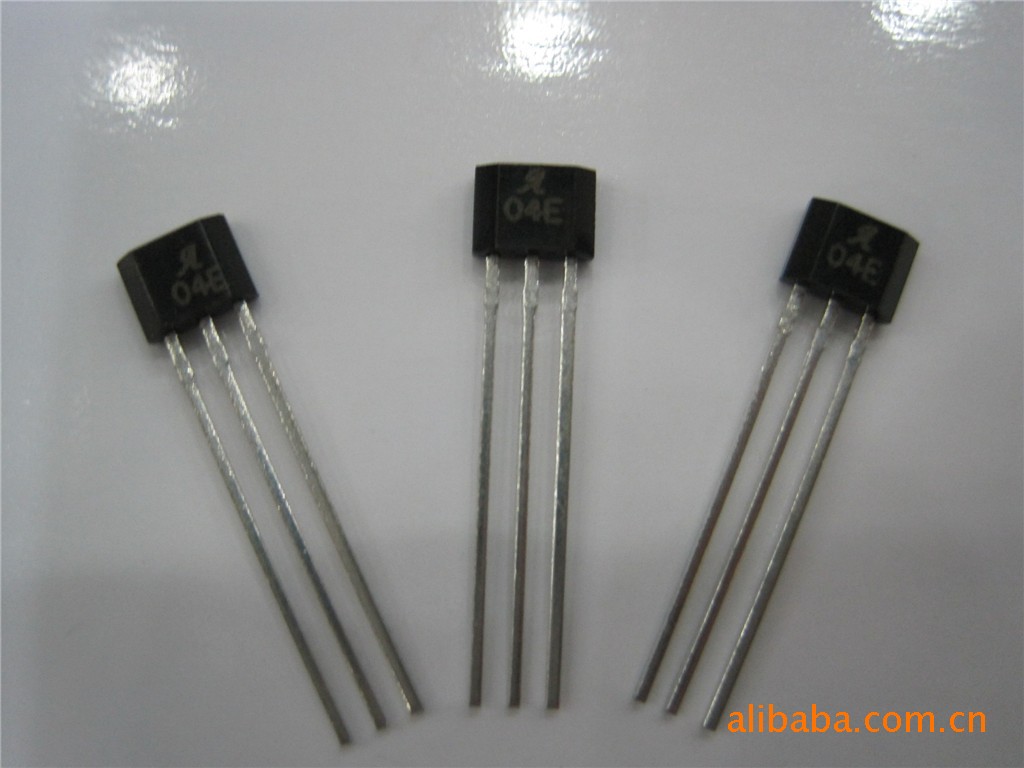

霍尔传感器的外形图和与磁场的作用关系。磁钢用来提供霍尔能感应的磁场，当霍尔元件以切割磁力线的方式相对磁钢运动时，在霍尔输出端口就会有电压输出，所以霍尔传感器和磁钢需要配对使用。霍尔传感器检测转速示意图如下。在非磁材料的圆盘边上粘贴一块磁钢，霍尔传感器固定在圆盘外缘附近。圆盘每转动一圈，霍尔传感器便输出一个脉冲。通过单片机测量产生脉冲的频率，就可以得出圆盘的转速。同样道理，根据圆盘(车轮)的转速，再结合圆盘的周长就是计算出物体的位移。如果要增加测量位移的，可以在圆盘(车轮)上多增加几个磁钢。电机的转速测量:1. 电动自行车速度测量；2. 智能小车位移测量等。备注：输入电压：4.5-28V； 工作电流：20mA； 为常开型霍尔元件。当没有信号产生时，可以改变一下磁钢的方向，霍尔对磁钢方向有要求。没有磁钢时输出高电平，有磁钢时输出低电平。
