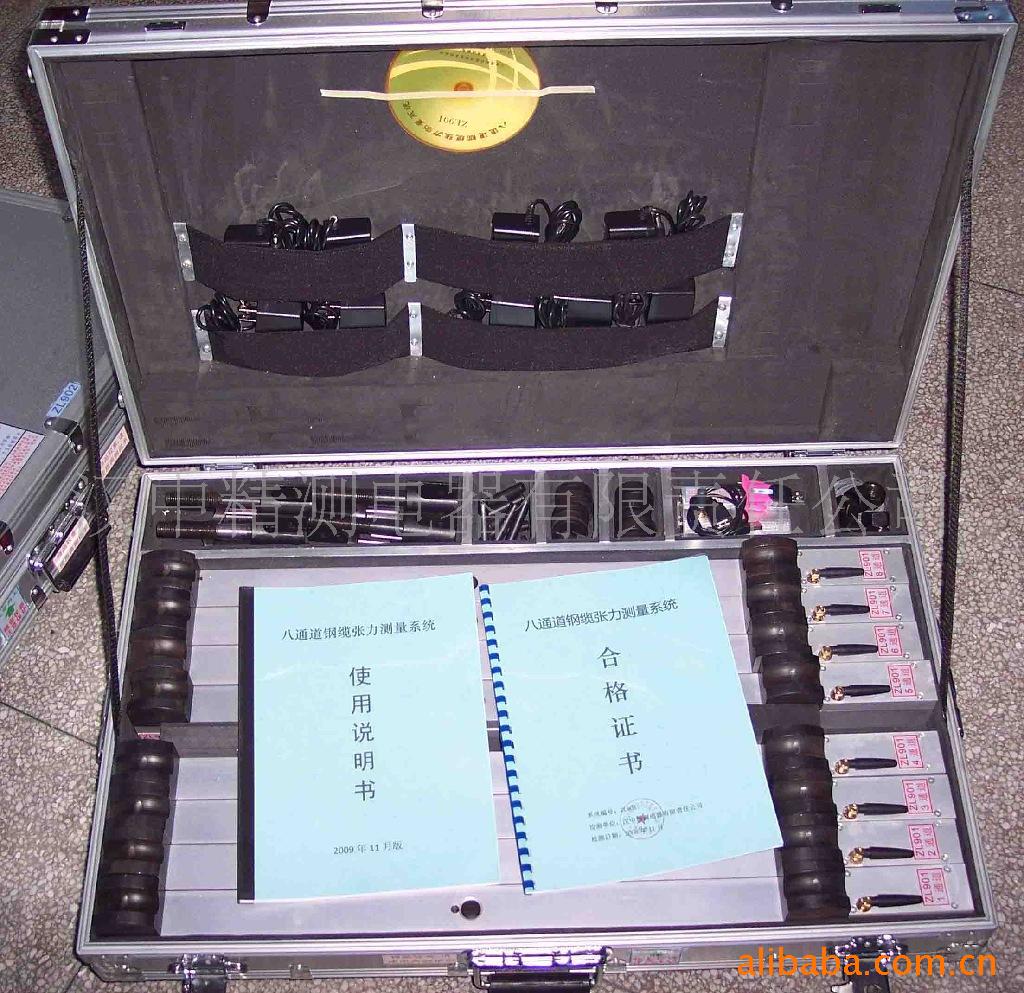

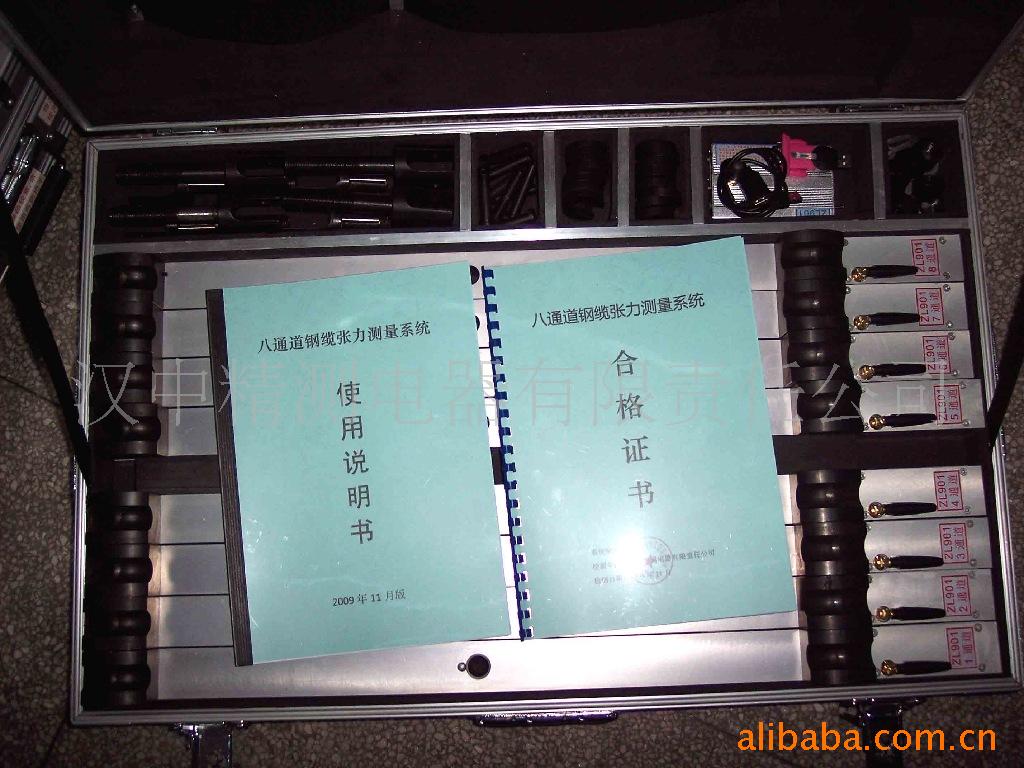

以下是产品的近照，看仔细了，包装比较精美哦！！！！

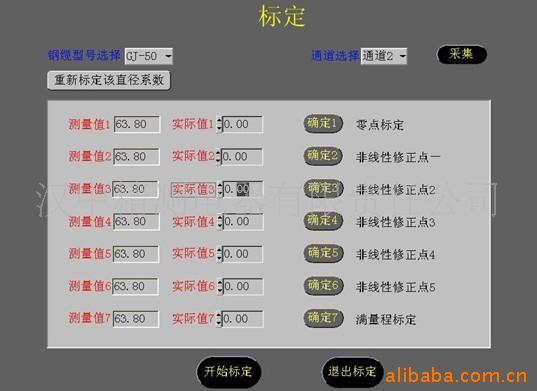

本产品在电脑上显示的界面如下：

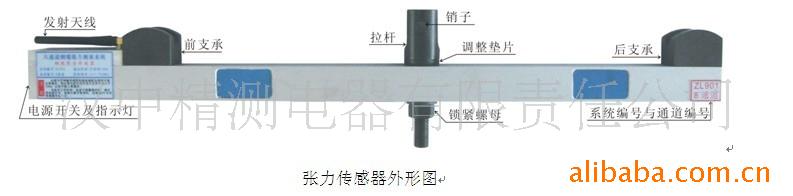

张力传感器外形图

u前、后支承：上部有R槽，测量时，被测钢缆放入R槽内滑落。与受力拉杆和被测钢缆让传感器产生弯曲变形而输出测量信号。

u拉杆：可以上下滑动，中间开槽。穿好钢缆和插好销子后，通过旋紧锁紧螺母让被测钢缆产生弯曲变形而作用与传感器。

u调整垫片：减小大直径钢缆测量时的弯曲变形量。变形量过大会导致被测钢缆性弯曲或损害钢缆，并使测量降低。当钢缆直径大于13mm时请使用6mm厚调整垫片；直径大于17mm时使用8mm厚调整垫片；小于13mm时不使用调整垫片。

u销子：取下销子时可将被测钢缆穿入张力传感器。穿好钢缆并销子后，旋紧受力拉杆的锁紧螺母，钢缆张力通过销子和受力拉杆作用于传感器。测量完成后抽出销子可将被测钢缆取出。

u锁紧螺母：旋紧锁紧螺母后受力拉杆向下移动，从而使钢缆产生弯曲变形。

u系统编号与通道编号：整个钢缆张力测量系统的编号，只有和系统编号相同的附件配套使用才能正常工作。传感器对应通道的测量数据会显示在计算机软件界面对应的测量值显示窗中。

u发射天线：无线数据通讯的发射天线，须安装好发射天线后才能通电操作。

u电源指示灯：打开电源开关时该指示灯亮（红色）。

u通信指示灯：与计算机正常联机通信时，该指示灯闪烁（绿色）。

u电源开关：打开电源开关，传感器进入工作状态（须在安装好发射天线后才能通电操作。关闭电源开关仍然可以充电）。

u直流电源输入：充电电池充电电源输入，也可从该插孔输入8.4V直流电源供传感器工作，中心为电源正。

     主要参数

1、   产品名称：八通道钢缆张力测量系统

2、   额定量程：500～5000Kg

3、   综合：&plun;5%

4、   测量钢缆型号：GJ-50、GJ-80、GJ-100、GJ-125、GJ-135、GJ-165或直径范围在8～17mm的钢缆。

5、   测量通道数：可同时测量八根钢缆的张力值

6、   软件支持操作系统：Windows XP、Windows Vista

7、   测量数据保存格式：TXT文本格式

8、   通信接口：RS232或U（需加U/232转换器）

9、   系统通信方式：无线传输RS232信号

10、 无线通讯工作频率：430MHz左右

11、 无线通讯距离：开阔地100米

12、 工作电源：使用内置7.4V锂离子充电电池，或使用外接8.4V直流电源工作

13、 使用内置电池工作时间：电池充足后可连续工作5小时

14、 工作温度范围：－10～40℃，≤85%RH

15、 储运温度范围：－20～50℃，≤85%RH
