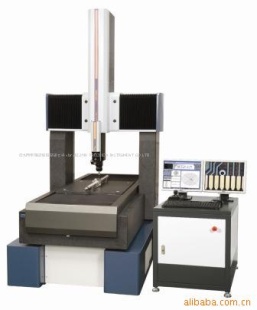

品牌 | CHIEN WEI 建暐 | 型号 | CWT-1000-CNC |
类型 | 全自动三坐标测量机 | 定位 | 0.0001(mm) |
外形尺寸 | 2040*2100*2340(mm) | 适用范围 | 量测 |
A.本機規格:
- 本機型式:落地型,高鋼性方管底座腳架
- 工作平台:以級花崗岩製成,機台移動更穩定
- 驅動方式:採用空氣軸承方式(空氣壓力: 5~7 kg/c㎡)
- Z 軸:可調式WIRE配重功能,可簡易平衡測頭重量
- 材 質:Z軸採花崗石支柱一氣呵成,可確保Z軸量測
- 操控方式:直接手控
- 量測行程:400*1000(900)*300
- 解析讀數:解析度光學尺
- 量測軟體:QC-5300軟體+ WIN-XP隨機版
10. 電腦硬體:電腦1部+ 17”彩色螢幕2部+電腦桌一張
11. 影像系統:C.W.彩色CCD +光學ZOOM倍率系統
12. 放大倍率:12X-115X
13. 表面燈源:白色LED光源+調光變壓器
14. 線性:U1=(1.5+L/200) um
15. 外型尺寸:L x W x H(204*210*234) cm
16. 機器重量:約1120kgs
17. 工作限重:可承載200kgs
18. 機台重量: 1120 KG
19. 環境要求:溫 度--20℃+1.0℃,相對濕度---60%
20. 操作要求:溫度範圍---25℃以內;
電 力---110VAC/60HZ(可變更為220V);
耗電量---190W
20.空氣乾燥機1台
B.機台部分
- 校驗測針用標準球
2.英國RenishawMH20I手動旋轉測頭+φ1,2,3mm探針各一及30mm延長桿一支
C.應用軟體:QC-5000中文量測軟體&2D量測軟體
中文量測系統特點:
- 操作方式:可簡單的利用KEYIN方式操作;
- 操作狀態:學習、執行、校正和編輯,使用者可儲存工件程式到微處理器裏,可儲存;
- 校驗:可校驗單測針或測針;
- 量測特性:基本元素---點、線、圓、球、圓筒、圓錐、中心線、槽、節圓
交 點---線/線、中心線/中心線
對稱點---兩點間之對稱點X,Y,Z位置
對稱線---兩線間之對稱線
距 離---槽寬、段差、壁厚、點/點、線/線、圓/圓、線/圓、中心線./圓、球/球、點至參考面、相對距離
方向性---垂直度:線/線、中心線/中心線、螺孔/平面、面/面、圓柱/圓柱、包括參考長度
---平行度:線/線、中心線/中心線、面/面、包括長度
---同心度
b. 2.5D中文量測軟體:
1.ABS/ INC轉換 2.INCH/MM轉換
3.RS232C OUTPUT介面裝置 4.ZERO RET SWITCH
5.圓弧計算 6.角度計算
7.影像儲存成檔 8.擺正功能
D .交機程式:
1.教學用工件
2.裝機與校正
3.機台操作及量測軟體基本訓練4天
4.一年正常操作免費保證
