    一、电接点压力表概述：电接点压力表通常与相应 的电气器件（如继电器及接触器）配套使用，当压力达到设定值时，使接点闭、合电子回路，以达到自动控制和发信的目的。

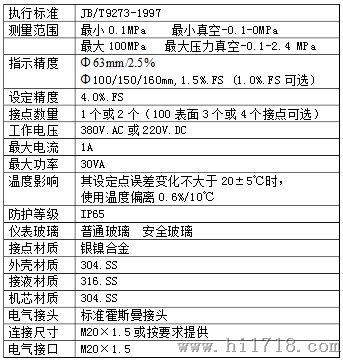

    二、电接点压力表技术参数：


    三、电接点压力表工作原理：

    仪表由测量系统、指示系统、磁助电接点装置、外壳、调整装置和接线盒（插头座）等组成。仪表的工作原理是基于测量系统中的弹簧管在被测介质的压力作用下，追使弹簧管之末端产生相应的弹性变形一位移，借助拉杆经齿轮传动机构的传动并予放大，由固定齿轮上的指示（连同触头）逐将被测值在度盘上指示出来。与此同时，当其与设定指针上的触头（上限或下限）相接触（动断或动合）的瞬时，致使控制系统中的电路得以断开或接通，以达到自动控制和发信报警的目的。

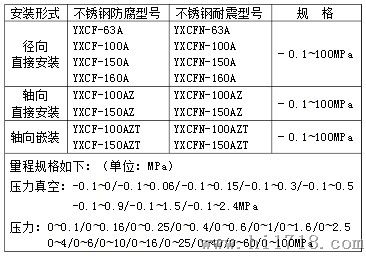

    四、电接点压力表规格型号：

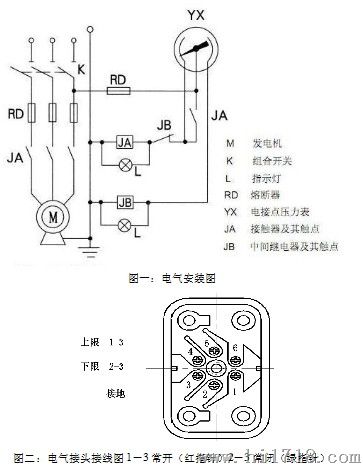

     五、接线图：

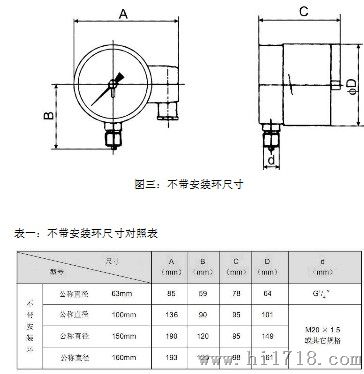

      六、外形尺寸图：

     七、使用与维护：

    （1）仪表必须垂直安装；安装时应使用17mm扳手旋紧，不 应强扭表壳；运输时应避免碰撞。

    （2）仪表使用宜在周围环境温度为-40－70℃。

    （3）使用工作环境振动频率<25HZ，振幅不大于1mm。

    （4）使用中因环境温度过高，仪表指示值不回零位或出现示 值超差，可将表壳上部密封橡胶塞剪开，使仪表内腔与大气相通即可。

    （5）仪表使用范围，应在上限的1/3～2/3之间。

    （6）在测量腐蚀性介质、可能结晶的介质、粘度较大的介质 应加隔离装置。

    （7）仪表应经常进行检定（至少每三个月一次），如发现故障 应及时修理。

    （8）仪表自出厂之日起，半年内若在正常保管使用条件下发 现因制造质量不良失效或损坏时，由本公司负责修理或调换。

    （9）需用测量腐蚀性介质的仪表，在订货时应注明要求条件
