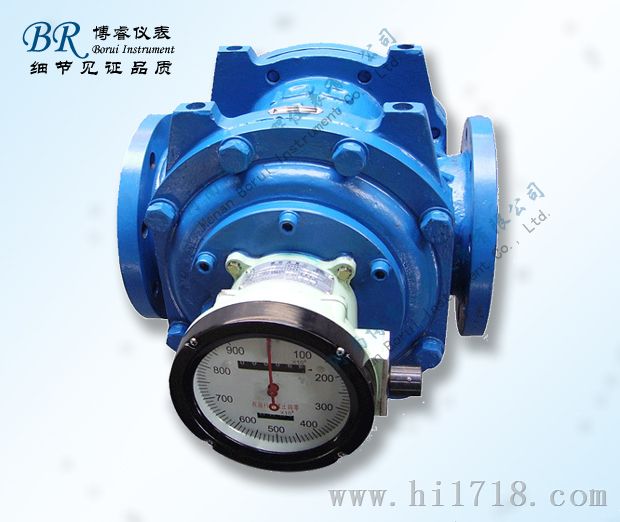

河南博睿仪器仪表有限公司BR-LL系列腰轮流量计
BR-LL系列腰轮流量计概述
BR-LL系列腰轮流量计是用于对管道中流量进行连续或间歇测量的高计量仪表。它具有高、可靠性好、重量轻、寿命长、安装使用方便等特点，是容积式流量计的典型特点。广泛用于石油、化工、电力、冶金、交通、食品加工、医药、国防、商业贸易等部门对石油及石油制品、化学溶液等流体的测量。
BR-LL系列腰轮流量计工作原理
图1：BR-LL系列腰轮流量计工作原理
BR-LL系列腰轮流量计主要由计量腔、密封联轴器和计数器三部分组成。当被测液体流经计量室时，在流量计的进出口形成 压差，腰轮在此压差的推动下旋转。同时通过固定在腰轮轴上的一对驱动齿轮，使两个腰轮保持连续旋转。随着腰轮的转动，液体经由计量室被不断排出流量计。每对流过的液体量是计量室容积的四倍，通过密封联轴器、减速机构，将旋转次数减速后传递到计数器，计数器即可现场指示液体瞬时流量和累积流量。配以发信器及流量智能控制仪能实现与显示仪表或微机系统配套，可实现远传（定量、累积、瞬时等功能）自动化测量和控制。
BR-LL系列腰轮流量计选型表
仪表种类RB-LL |
| RB-LL系列腰轮流量计选型表 | RB-LL系列腰轮流量参数表 | |||||||
等级 | 02 | 0.2级 | 型号材质 | LL-A铸铁 | LL-C铸钢 | LL-L铸铝 | ||||
05 | 0.5级 | 公称压力MPa | 1.6 | 2.5 4.0 6.4 | 0.6 | |||||
仪表材质 | A | 铸铁 | 被测液体温度 | -20℃～+100℃ | ||||||
C | 铸钢 | 等级 | 0.5 | 0.2 | ||||||
L | 铸铝 | 液体粘度mPa.s | 2.0～150 | 0.8～2.0 | 2.0～150 | 0.8～2.0 | ||||
公称通径（mm） | 15 | DN15 | 公称通径（mm） | 流 量 范 围 m3/h | ||||||
20 | DN20 | 15 | 0.25～2.5 | 0.5～2.5 | 0.5～2.5 | .83～2.5 | ||||
25 | DN25 | 20 | 0.25～2.5 | 0.5～2.5 | 0.5～2.5 | 0.83～2.5 | ||||
40 | DN40 | 25 | 0.6～6 | 1.2～6 | 1.2～6 | 2～6 | ||||
50 | DN50 | 40 | 1.6～16 | 3.2～16 | 3.2～16 | 5.3～16 | ||||
80 | DN80 | 50 | 2.5～25 | 5～25 | 5～25 | 8.3～25 | ||||
80II | DN80 | 80 | 6～60 | 12～60 | 12～50 | 20～60 | ||||
100 | DN100 | 80II | 10～100 | 20～100 | 20～100 | 33.3～100 | ||||
150 | DN150 | 100 | 10～100 | 20～100 | 20～100 | 33.3～100 | ||||
| 150 | 25～250 | 50～250 | 50～250 | 83～250 | |||||
