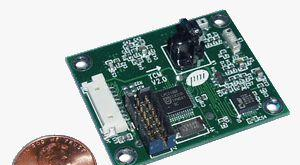

供应TCM2.5三维全固态电磁传感器
| 价 格： | 面议 | |
| 型号/规格： | TCM2.5 | |
| 品牌/商标： | 美国PNI |
tcm2.5是时下pni公司最初系列产品tcm2的替代品。它可以给用户提供改良精度和性能指标的罗盘航向、倾斜角和磁力计测量值。它与tcm2具有完全一样大小、一样10针rs-232接口连接器和完全与tcm2 ascii协议兼容等优点。这些特点使得tcm2.5是现有的要求同tcm2系列产品兼容的应用的理想选择。
tcm2.5集成三轴磁场传感单元，两轴倾角传感和方向罗盘于单个模块中。优点包括同现有系统兼容、低功耗、所有条件下强大的信号去噪能力和大的磁场测量范围。
|
技术指标 | ||
|
罗盘航向参数 |
精度 |
0.8°rms |
|
分辨率 |
0.1° | |
|
重复性 |
0.1°rms | |
|
罗盘倾斜参数 |
倾斜精度 |
0.2°rms |
|
分辨率 |
0.1° | |
|
重复性 |
0.1°rms | |
|
倾斜范围 |
±50° | |
|
校准 |
硬铁校准 |
有 |
|
软铁校准 |
无 | |
|
有限倾斜用户校准 |
无 | |
|
磁场信息 |
测量范围 |
±80μt |
|
磁场分辨率 |
±0.05μt | |
|
磁场重复性 |
±0.1μt | |
|
物理特性 |
尺寸 |
64×51×14 mm |
|
重量 |
20克 | |
|
rs-232接口连接器 |
10针 | |
|
接口特性 |
启动延迟 |
<50毫秒 |
|
休眠模式延迟 |
<1毫秒 | |
|
采样速率 |
20次/秒 | |
|
rs-232通信速率 |
300到115200baud | |
|
输出格式 |
tcm2协议和nmea0183 | |
|
电源 |
支持电压 |
3.6到5v 或6到18vdc |
|
电流() |
22ma,(典型)﹤20ma | |
|
理想模式 |
18ma | |
|
休眠模式 |
0.6 ma | |
|
环境 |
储存范围 |
-40℃--+85℃ |
|
操作温度 |
-20℃--+70℃ | |
|
冲击 |
50—2500g,half sine wave shock with 2 dr-ops at each level | |
|
振动 |
每个电平1，2和4g@10-1000khz 对30分钟 | |
|
湿度 |
70℃ with 95% r.h，连续168小时 | |
