供应浮筒液位计
| 价 格： | 面议 | |
| 型号/规格： | HTL20 | |
| 品牌/商标： | 汇通 |
一、概述
HTL20浮筒液位计是依据阿基米德浮力定律和磁耦合原理设计而成的液位测量仪表，具有液晶或指针式现场显示。配有HTD磁测变送器、KINAX 5W1（3W2）旋转角变送器和TG22限位开关的仪表，可以实现4～20mA标准模拟信号输出及两点报警控制。由于测量系统与显示转换部分的相互隔离设计，使得本仪表具有良好的防护性能和极高的可靠性，特别适用于高温、高压场合。另外，为了安装方便，HTL20浮筒液位计提供了内浮筒和多种外浮筒形式可选择。HTL20浮筒液位计可广泛应用于石化、冶金、能源、食品、制药、水处理等行业对液位或界位的测量与控制。
二、特点
●非接触磁藕合传递
●适于高温高压场合
●多种安装方式可选
●可测量液位与界位
●具有本安及隔爆性能
●连续测量及报警控制输出
三、原理
HTL20浮筒液位计由以下四个基本部分组成：指示器、磁钢室、弹簧和浮筒。浸在被测液体内的浮筒受到垂直方向三个力的作用，它们是向上的浮力和弹力、向下的重力。当这三个力达到平衡时，浮筒就静止于某一位置。当液位的位置发生变化时，浮筒所受到的浮力即作相应改变，这样浮筒受力的平衡状态被打破，弹簧的伸缩使浮筒位置发生变化，从而达到新的平衡，这样弹簧伸缩就引起与其刚性连接的磁钢室内磁钢的位移，通过磁藕合转换成指示器内的指针指示，从而使指示器指示出液位的变化。
四、技术参数
壳 体：压铸铝合金，表面喷涂环氧树脂粉末
测量范围：0.3～6m
浮 筒：φ20～φ40mm 1Cr或0Cr不锈钢
精 度：1.5%FS
弹 簧：进口弹丝SUS304或SUS316L
工作压力：4.0MPa,32MPa
连接法兰：内浮筒：DN50 PN4.0 DIN2501
电源电压：24VDC(范围12～33VDC)
外浮筒：DN40 PN4.0 DIN2501
引线螺纹：M20×1.5或PG11
稳 定 性：0.2%FS/年
介质温度：-40℃～+300℃
介质密度：400～2000kg/m3
防护类别：IP65
介质密度差：＞100kg/m3（界面测量）
- 所属城市：河北 承德
- [联系时请说明来自维库仪器仪表网]
- 联系人： 李强
- 电话：0314-2034948
- 传真：0314-2035942
- 手机：
- QQ ：
供应静压式液位变送器
信息内容：一、概述 HTL10静压式液位变送器是一种结构独特的静压液位仪表，它与传统的投入式静压液位变送器的不同点在于其将压力传感器置于被测流体容器之外，利用引压管导压，这样就避免了传感器与介质的直接接触及电信号在介质中的传输，从而限度地消除了介质对测量精度的影响。由于变送器探头内存静压力从而彻底消除了堵塞和渗漏现象，其独特的设计结构，另有聚四氟乙烯（PTFE）触液材质可选，可用于强腐蚀性介质的液位测量。该变送器采用24VDC供电，并输出二线制4－20mA标准信号。作为传统的投入式静压液位变送器的更新换代产品，可广泛应用于石化、冶金、能源、食品、环保、水处理等行来对敞口容器液位的测量。 二、特点 1.传感器不触液测量 2.具有本安及隔爆性能 3.采用进口高品质传感器 4.多种触液材质及引压形式可选 5.无堵塞、无渗漏探头设计 6.可选防波动静井、沉入架安装 三、原理 HTL10静压式液位变送器是根据流体静力学原理设计而成，利用液体静压力来测量液位，并把这一压力信号转换成与液位成正比的二线制4-20mA标准模拟信号远传输出，从而实现工业生产的过程控制。HTL10液位变送器由以下四个基本部分组成：集气器、引压管、过程连接...

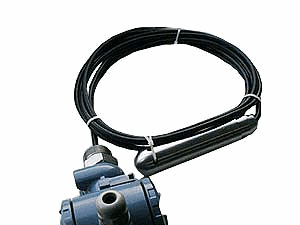

供应投入式液位变送器
