产品特点︰ |
•夹装式无阻碍安装,不影响工艺过程
•无接触部件
•可选双通道/双声道型
•无可动部件
•无压损
•声速输出
•安装方便
•标准体积计算
•可测量蒸汽质量流量
•可进行超压因子补偿
•适用于很宽温度和压力范围 |
|
原理结构︰ |
先进的夹装式超声波传感器
夹装式超声波气体传感器是其流量计最关键部件在于，很难做到便发射的超声波信号穿过金属管壁，穿过气体，再穿过管壁到达另 一个等待接受该超声波信 量的传感器中.事实上，在气体系统中，传递的声能量能真正被接收到的百分比数为 49×10-7, 如此少的能量用于可靠测量是远远不够的.
新的夹装式气体传感器产生的信号强度是从前超声波传感器的5～10倍，并且信号很清晰，背景噪音极少.随之带来的结果就是,GC868流量计系统即使在低密度的气体应用中也有的表现.
无压损、很少需要维护
由于传感器是夹装在管外的，因此不阻塞管内的流动.这就防止了其它类型的流量计会引起的压损. GC868没有部件会造成积聚或污染，也没有会被磨损的可动部件，因此无需润滑，也无需或极少需要维护.
多种夹具可供选择
在夹装式气体测量安装中，传感器能否对准对于获得准确测量结果是至关重要的.美通用总公司高科研发生产多种夹具以保证不用费力的情况下就能正确对准传感器.
安装方便

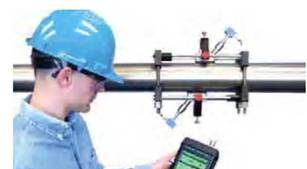

简单的安装是GC868的又一个优点.整个系统包括一对传感器(每个通道一对)、夹具、前置放大器和仪表部分.传感器夹装在现有的管线外面.仪表部分可以防置在离传感器150米的地方.设置和输出选项允许GC868被设定用于各种工艺.
为了得到的度，可以使用双通道仪表对 同一测量点的两个不同声道上，或对同一管线上的两个不同测点进行测量，并将测量值取平均.双通道仪表也可以测量两条不同的管线
|
|
用途范围︰ |
GC868 夹装式气体流量计是成熟的以超声波测量流量的系统，它可以测量绝大多数的气体，包括：
•天然气
•压缩空气
•燃料气
•腐蚀性气体
•有毒性气体
•高纯气体
•空分气体
•蒸汽 |
|
型号说明︰ |
电子部件
流量测量
受专利保护的互相关时差法
外壳
•标准：铝，环氧树脂涂层
NEMA 4X IP66 CLASS1.Div.2 GroupsA，B，C，D
FM 3Z9A1.AX.CSALR44204-12
•可选：不锈钢，玻璃钢或防爆外壳
外形尺寸
标准：5kg,362×290×13Omm
通道
•标准: 单通道
•可选: 双通道(测两条或单管线两路平均)
显示
2个独立设置的64×128像素LCD图像显示
键盘: 39 键触觉反馈膜键盘 |
|
技术参数︰ |
流体类型
符合压力要求的气体,见《安装需求表》
管线尺寸
•大多数气体:20mm～60Omm, 或更大
•蒸汽:10Omm～30Omm
管壁厚
管壁越厚，气体密度要求就越高，见《安装需求表》
管线材质
适宜绝大多数金属和塑料管.无内衬的管线.
流速精度
•管径≤15Omm:一般为读数的±2%～±5%
•管径＞15Omm:一般为读数的±1%～±2%
注：精度取决于管径和选用单或双声道测量. 经标定精度可以达到读数的±O.5%
重复性
读数的±0.2%～±O.5%
范围(双向)
见《安装需求表》
量程
150：1
注：以上是在假定流场理想(上游20倍管径的直管段，下游10 倍管径的直管段) 及流速大于1.5m/s情况下的数据
测量参数
标准流量、实际流量和流速 |
|
安装调试︰ |
供电
•标准：100～13OVAC,50/6OHz
或200～265VAC,50/6OHz
•可选 12～28VDC,±5%
功耗
≤2OW
操作温度
-10～550C
储存温度
-40～70℃
标准输入/输出
两路隔离的0/4～2OmA输出，负载55OΩ
可选输入/输出功能
共有六个插槽可供下列输入/输出板组合
•最多可选3块模拟输出板,每块4路隔离输出,0/4～2OmA, 负载1KΩ
•最多可选3块模拟输入板
----模拟输入板,2路隔离的4～2OmA输入和24VDC双线制电源
----RTD输入板,2路隔离的3线RTD输入；
范围-100～350℃；Pt100
•最多可选3块累加器/频率输出板，每块4 路输出，1OKHz. 所有输出板允许软件选择下列两种模式的功能:
----累加器模式：每个脉冲代表参量的一个单位(例如1pulse/ft3)
----频率模式：脉冲频率对应于参数的量级(例如1OHz=1ft3)
•报警继电器：在下列任一种中最多选2块板
----通用：继电器板有3个C阵列继电器组；12VAC,28VDC, 5A, DC3OW, AC60VA
----气密封继电器板有3个气密封C阵列继电器组；12OVAC,28VDC, 5A, DC56W, AC60VA
数字通讯接口
•标准：RS232
•可选：RS485
•可选：ModBus
现场参数设定
菜单操作界面，使用键盘和功能键设定
数据记录
内存可记录(线性和/或循环)超过43000个流量数据
显示功能
•以数字或图形方式显示流量
•显示记录的数据及诊断值
欧洲标准
符合EMC Directive 89/336/EEC,73/23/EECLVD(安装目录Ⅱ,污染度2)
温度范围
•标准:-40～130℃
•可选:-40～230℃
安装
阳极氧化铝块配置不锈钢棒、链或带
•20～3Omm 管线:CFG-V1
•30～10Omm 管线:CFG-V4
•100～20Omm 管线:CFG-V8
•200～30Omm 管线:CFG-V12
•300～60Omm 管线:CFG-PI
耦合剂
CPL-16
适合使用区域
•标准: 非防爆区
•可选: 全天候NENA 4 IP65
•可选: 防爆Class 1,Div,1,Groups B,C,D
•可选: 防爆EⅡ2G EExmdⅡC T6-T3
报警继电器
在下列任一种中最多选2块板(见注解)
•通用:继电器板有3 C阵列继电器组;12OVAC,
28VDC, 5A, DC3OW,AC60VA
•有3个气密封C阵列继电器组;12OVAC, 28VDC,2A，DC56W, AC6OVA
注:最多可选6块输入/输出板
电缆及长度
•标准:一对同轴电缆，型号RG62a/u,长3m
•可选:电缆长度最长115m
前置放大器
•在线前置放大器
•工作温度:-40～60℃ |
|
维护保养︰ |
操作性能
内置流量计算机
可键盘设定.实时计算流速及其流量参数.还可同时处理其它工作，诸如设定,记录，校准以及数据输出和自诊断.
数据记录
•存储器(线性或循环)可记录超过43,000 个流量数据点.
•键盘设定记录，间隔及开始、停止时间.
显示功能
以数字或图形方式显示.也可显示记录数据
及诊断值.
打印机信号输出
支持各种不同的热敏和击打式打印机.以数字或图形(条形图)输出数据.
传感器及夹具
超声波传感器
•传感器类型：先进的C-RL夹装式气体传感器
•温度范围(全程):-40～149℃
•传感器材料：不锈钢和塑料
•外壳选项：
Class1, Div.1,Groups C.D
ATEX CE ExⅡGT6，IP68
•防护等级:NEMA 4X,IP68
•夹具
76～102mm管线:CFG-V4
102～203mm管线:CFG-V8
203～914mm管线:CFG-PI
传感器夹具
•夹具材料:氧化铝块配置不锈钢棒、链或带
•耦合剂:CPL-16
管径及材料
材料
所有金属和塑料，无内衬管线
管径
76～914mm NB, 甚至更大
压力要求
•空气:(1)≥6bar(76～254mm管线)
(2)≥12bar(≥305mm管线)
•其它气体:取决于气体组份、管径和材料，详 情请联系我们.
•管壁厚度:Sch40和Sch80,更厚管壁需要更高
压力，详情请联系我们.
附加选项
PC界面软件
PanaViewTM 使用软件选项，可使GC868与PC相连，与Windows通讯,通过PC机设置参数,记录与操作,详见手册. |
|
產品说明书︰ |
http://doc.diytrade.com/docdvr/316367/4036606/1185520515.pdf |
|
|
|
|
以往，夹装式流量计仅限于液体，已有的技术无法在金属管线上测量气体流量.几年前美通用总公司高科研制开发了一项新技术可将夹装式流量计的所有优点拓展至气体测量方面.
这项突破性的夹装式气体流量计技术不断得到改进，终于诞生了第二代GC868流量计.这一款引人注目的超声波流量计适用于高压或低压气体，其管线可以是金属或几乎任何材料.
GC868流量计可以用来测量任何气体的流量，尤其对侵蚀性、腐蚀性、毒性、高纯气体或 无菌气体测量非常有效，对不希望插入管内的应用也很有效.因为无需在管线上切割或钻孔，能大大降低固定安装的费用.这款流量计没有接触或运动部件，几乎不需要维护，无压损，并且有极宽的量程比.
新型流量计在金属管线上作了大量实验，管径从 3/4"到24" .它适用于测量空气、氢气、天然气、蒸汽和其它很多种气体流量的应用.利用受专利保护的互相关时差技术.GC868的精度，经证实优于读数的±2%, 重复性为读数的±O.5%
一套GC868系统包括仪表部分,一对先进的夹装式超声气体传感器，前置放大器和传感器夹具. |
|
|
