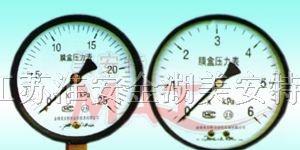

YE-100B YE-150系列不锈钢膜盒压力表
用途说明
不锈钢膜盒压力表根据普通膜盒压力表的结构原理而研制的具有腐蚀的微压测量仪表.导压系统及外壳均采用不锈钢材料制成.应用于耐腐蚀要求较高的工艺流程中的各种气体介质的微压和副压的测量;也可用于锅炉通风\气体管道\燃烧装置灯及其它类似的设备上.是引进国外先进设备同类仪表实现国产化的理想配套产品;
结构原理
仪表由测量系统(包括接头.膜盒等)传动机构.指示装置和外壳组成.导压系统及外壳均用不锈钢材料制成,采用密封型结构.防护污物侵入;
当被测介质的压力作用于膜盒时,其自由端产生相应弹性变形一一位移,经拔杆带动传动机构放大;由指示装置将被测压力在仪表盘上指示出来
主要技术指标
标度范围及度等级
型号 |
标度范围(KPA) |
度等级 | ||
YE-150B |
正压 |
负压 |
正负压 |
1.6 2.5 |
0~1.6 0~2.5 0~4 0~6 0~10 0~16 0~25 0~40 0~60 |
-1.6~0 -2.5~0 -4~0 -6~0 -10~0 -16~0 -25~0 -40~0 |
+0.8 +1.2 -2~+2 -3~+3 -5~+5 -8~+8 -12~+12 -20~+20 |
使用环境条件
工作环境温度-40~70℃相对温度不大于80%
抗工作环境振动;V.H.3
型号 |
D |
H |
H |
YE-100B |
100 |
90 |
50 |
YE-150B |
150 |
120 |
44 |
YE-100、150系列膜盒压力表 用途说明 膜盒压力表采用膜盒作为测量微小压力的敏感元件。测量对同合金不其腐蚀作用、无爆炸危险气体的微压和负压,广泛勇于锅炉通风、气体管道、燃烧装置等及其它类似的设备上 结构原理 仪表由测量系统(包括接头,膜盒)等、传动机构、指示装置和外壳组成。 当被测介质的压力作用于膜盒时。其自由端产生相应弹性变形一一位移,经拨杆带动传动机构放大;由指示装置将被测压力在仪表盘上指示出来 主要技术指标 标度范围及精确度等级及重量 型号 标度范围(KPA) 精确度等级 重量KG 正压 负压 正负压 YE-100 YE-150 0~1.6 -1.~60 -0.8~+0.8 1.6 2.5 0.5 0~2.5 -2.5~0 -1.2~+1.2 0~4 -4~0 -2~+2 0~6 -6~0 -3~+3 0~10 -10~0 -5~+5 1~6 -16~0 -8~+8 0~25 -25~0 -12~+12 0~40 -40~0 -20~+20 工作位置、环境;仪表垂直安装;工作环境-25~55℃.相对湿度不大...
