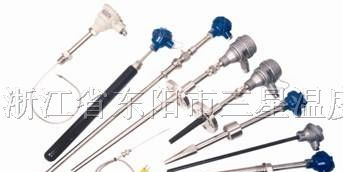

WZP、WRN系列PT100铠装热电阻、热电偶、温度传感器04
| 价 格： | 300.00 | |
| 型号/规格： | WZPB-PT100-230、231、269、191、201、187 | |
| 品牌/商标： | 东阳三星 |
产品特点:
1、 概述
2、 铠装铂电阻作为一种温度传感器，它比装配式铂电阻直径小，易弯曲，适宜安装在管道狭窄和要求快速反应、微型化等特殊场合。其可对-200~600℃温度范围内的气体、液体介质和固体表面进行自动检测，并且可直接用铜导线和二次仪表相连接使用，由于它具有良好的电输出特性，可为显示仪、记录仪、调节器、扫描器、数据记录仪以及电脑提供的输入值。
铠装电阻外保护管采用不锈钢，内充满高密度氧化物质绝缘体，因此它具有很强的抗污染和优良的机械强度，适合安装在环境恶劣的场合。
铠装铂电阻通常由铠装铂热电阻感温元件、安装固定装置和接线装置等主要部件组成。
3、 特点
4、 ·热响应时间少，减小动态误差；
·直径小，长度不受限制；
·测量精度高；
·进口薄膜电阻元件，性能可靠稳定；
5、 工作原理
6、 铠装热电阻是利用物质在温度变化时，其电阻也随着发生变化的特征来测量温度的。当阻值变化时，工作仪表便显示出阻值所对应的温度值。
7、 主要技术参数
产品执行标准
IEC751
JB/T8623-1997
JB/T8622-1997
8、常温绝缘电阻
热电阻在环境温度为15—35°C，相对湿度不大于80%，试验电压为10—100V（直流）电极与外套管之间的绝缘电阻>
9、偶丝直径材料
|
引线形式 |
套管外径φ |
套管材质 |
|
单支式 |
φ2 |
1Cr18Ni9Ti |
|
φ3 | ||
|
φ4 | ||
|
φ5 | ||
|
φ6 | ||
|
φ8 | ||
|
双支式 |
φ3 | |
|
φ4 | ||
|
φ5 | ||
|
φ6 | ||
|
φ8 |
7、测量范围及允差
|
型 号 |
分 度 号 |
测温范围°C |
精度等级 |
允 差 |
|
WZPK |
Pt100 |
-200-+500 |
A级 |
±（0.15+0.002 ltl） |
|
WZPK |
Pt100 |
-200-+500 |
B级 |
±（0.30+0.005ltl） |
8、热响应时
|
套管直径 |
热响应时间 |
|
Ф3 |
≤3 |
|
Ф4 |
≤5 |
|
Ф5 |
≤8 |
|
Ф6 |
≤12 |
|
Ф8 |
≤15 |
