電感 的定義 L = Ψ/ I [ Ψ為通過迴路的磁通量,I 為迴路的電流 ]
任一迴路 皆有電感存在 。
自然界也有維持一定『磁通量』的『慣性』,
由法拉第定律 磁通量的變化 等於感應電動勢
V ≡ -dΨ/dt = - L dI/dt [ 線路電感為常數時]
當 電流有變化的趨勢時(尚未開始變化),便會感應電動勢阻止電流的變化。
因此 若 電流 I = Io sin(wt)
則 電壓 V = -wL Io cos(wt)
因此 感抗 XL= wL 外加 90度相位差
高精密薄膜電感 - AL
積層陶瓷電感 - CL
繞線陶瓷電感 - WL

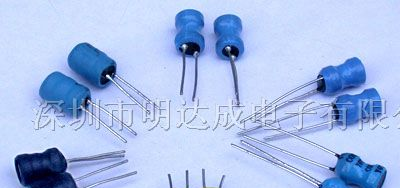

鐵芯繞線電感 - NL
共模濾波器 – CMH
磁珠 – CB
標稱電容量( C R )。電容器產品標出的電容量值。雲母和陶瓷介質電容器的電容量較低(大約在 5000pF 以下);紙、塑料和一些陶瓷介質形式的電容器居中(大約在 0.005uF~1.0uF );通常電解電容器的容量較大。這是一個粗略的分類法。 2. 類別溫度範圍。電容器設計所確定的能連續工作的環境溫度範圍。該範圍取決於它相應類別的溫度極限值,如上限類別溫度、下限類別溫度、額定溫度(可以連續施加額定電壓的環境溫度)等。 3. 額定電壓( U R )。在下限類別溫度和額定溫度之間的任一溫度下,可以連續施加在電容器上的直流電壓或交流電壓的有效值或脈衝電壓的峰值。電容器應用在高電壓場和時,必須注意電暈的影響。電暈是由於在介質 / 電極層之間存在空隙而產生的,它除了可以產生損壞設備的寄生信號外,還會導致電容器介質擊穿。在交流或脈動條件下,電暈特別容易發生。對於所有的電容器,在使用中應保證直流電壓與交流峰值電壓之和不得超過電容器的額定電壓。 4. 損耗角正切( tg )。在規定頻率的正弦電壓下,電容器的損耗功率除以電容器的無功功率為損耗角正切。在實際應用中,電容器並不是一個純電容,其內部還有等效電阻,它的簡化等效電路如附圖所示。對於電子設備來...
