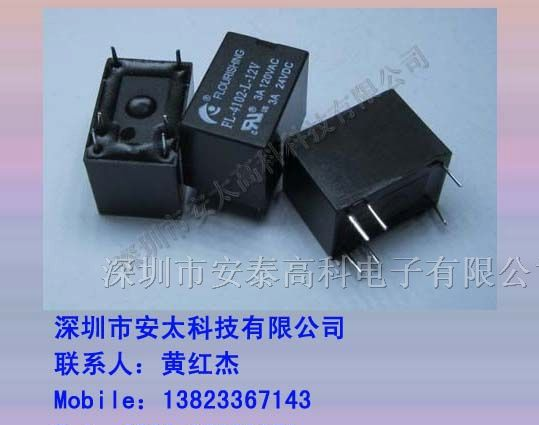

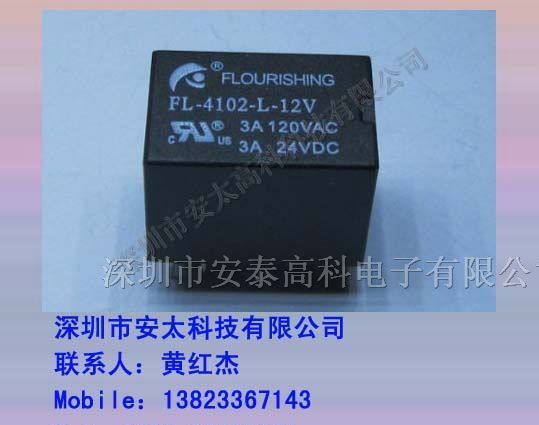

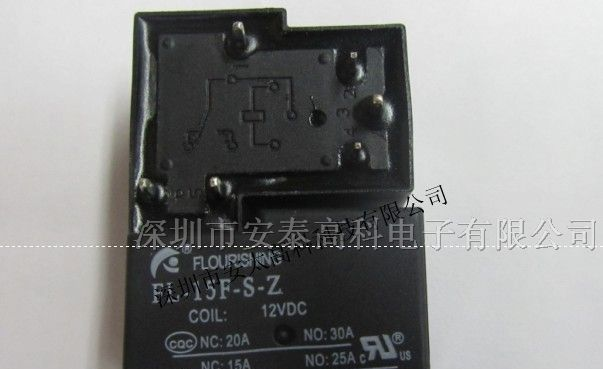

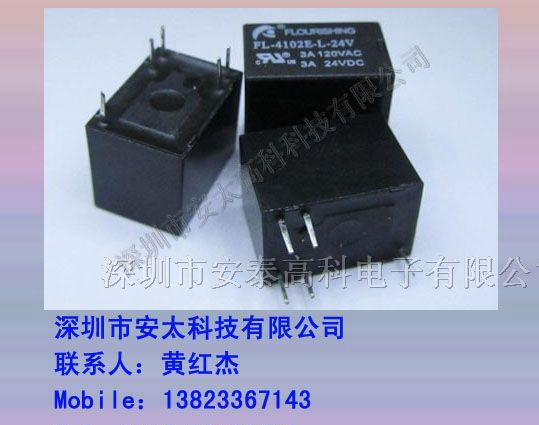

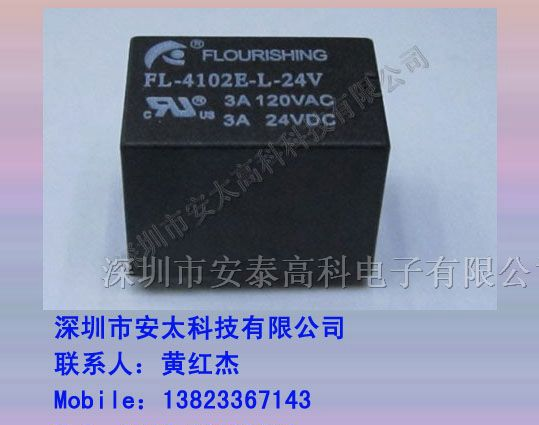

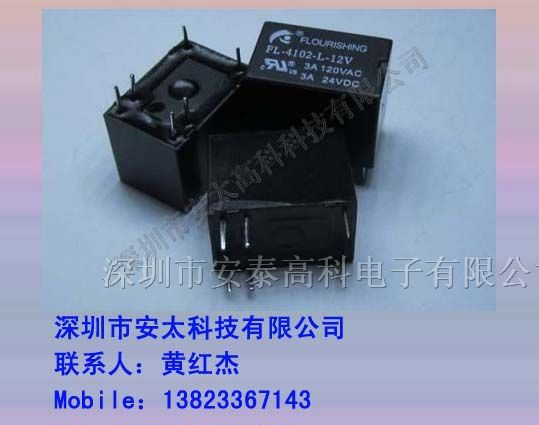

| 一般通用继电器 |
| |
升级版小型功率继电器，备有
多种型号，适合各种顺序控制
和功率应用。 |
| | | 额定值
| 项目 |
双极 |
4极 |
| 阻性负载（cosφ=1） |
感性负载（cosφ=0.4、L/R=7ms） |
阻性负载（cosφ=1） |
感性负载（cosφ=0.4、L/R=7ms） |
| 额定负载 |
5A，220VAC 5A，24VDC |
2A，220VAC 2A，24VDC |
3A，220VAC 3A，24VDC |
0.8A，220VAC 1.5A，24VDC |
| 负载电流 |
5A |
3A |
| 开关电压 |
250VAC,125VDC |
250VAC,125VDC |
| 开关电流 |
5A |
3A |
| 开关容量 |
1,100VA 120W |
440VA 48W |
660VA 72W |
176VA 36W |
| 最小容许负载 |
1mA,5VDC |
1mA,1VDC |
| 接点材质 |
银 |
银＋镀金 | 注. P 水平：λ= 0.1×10-6/操作，参考值
| 接触电阻 |
50mΩ以下 |
| 动作时间 |
25ms以下 |
| 复位时间 |
25ms以下 |
| 操作频率 |
机械 |
18,000次/小时 |
| 电气 |
18,000次/小时 |
| 绝缘电阻 |
100MΩ以上（在500VDC） |
| 绝缘强度 |
线圈与接点间 |
2,000VAC，50/60 Hz 1分钟 |
| 与同极接点间 |
1,000VAC，50/60 Hz 1分钟 |
| 振动 |
破坏 |
10～55Hz，1.0mm双振幅 |
| 故障 |
10～55Hz，1.0mm双振幅 |
| 冲击 |
破坏 |
1,000m/s2（约100G） |
| 故障 |
200m/s2（约20G） |
| 周围环境温度 |
-55℃～70℃（不结冰） |
| 周围环境湿度 |
35％～85％RH |
| 寿命 |
机械（开关频率18,000次/小时） |
AC线圈 |
40,000,000次以上 |
| DC线圈 |
80,000,000次以上 |
| 电气（开关频率1,800次/小时） |
2极 |
400,000次以上（额定负载下） |
| 4极 |
160,000次以上（额定负载下） |
| 重量 |
约35g | 注. 上述值均为初始值。
产品规格仅供参考，详细信息请于业务员联系。 |
