基本特性 u 集键盘/鼠标/液晶显示功能为一体液晶显示控制平台称为三合一控制平台,集键盘/鼠标/液晶显示功能/切换器为一体液晶显示控制平台称为四合一控制平台 u 1U高度、全钢结构,可以安装在标准19英寸的机架上 u 可直接连接电脑或KVM切换器,对单台或多台电脑进行操作 u 15/17/19英寸液晶显示屏,高亮度、高清晰、高分辨率显示 u 超薄103键键盘 u 标准PS/2鼠标触摸板 u 导轨带自动锁定装置 u LCD液晶显示屏调节功能
性能参数
产品规格
型 号
KVM-15XX
KVM-17XX
KVM-19XX
液 晶 显 示 屏
显示屏类型
XGA TFT
XGA TFT
XGA TFT
可视面积
15 '
17 '
19 '
分辨率
1024 × 768
1280×1024
1280 ×1024
色彩显示
16.7M
16.7 M
16.7 M
亮度
150cd/m²(Typ)
260cd/m²(Typ)
280cd/m²(Typ)
对比度
300 :1(Typ)
500 :1(Typ)
3000 :1(Typ)
背光灯
CCFL 1 灯型
CCFL 4 灯型
CCFL 4 灯型
像素间隔 (mm)
0.297(H) × 0.2697(W)
0.264(H) × 0.264(W)
0.294(H) × 0.294(W)
LCD MTBF
> 50,000 小时
> 50,000 小时
> 50,000 小时
宽电压输入
+10V DC ~
+15V DC
+10V DC ~
+15V DC
+10V DC ~
+15V DC
VGA/SVGA/XGA标准
符合VESA标准,支持 EDID,DDC,DDC2,DDC2B
键 盘
按键设计
103键(82 键主键盘 +21 键独立 数字键盘)
兼容 IBM/AT
支持Windows 9X/NT/2000/XP等多种操作系统
接口
PS/2
使用寿命
> 10,000,000 次
鼠 标
X/Y 分辨率
>1000 点 / 英寸,( 40 点 /mm )
硬件接口
PS/2
操作系统
支持Windows 9X/NT/2000/XP等多种操作系统
使用寿命
> 500,000 次
内 置 电 源 模 块
输入电源(AC)
100~240V AC
输出功率
48W
使用寿命 MTBF
> 100,000 小时 ( 25℃)
对外
接口
PC 信号连接端口
HDB15F 标准接口(集成 VGA 显示,键盘,鼠标信号)
级联端口
HDB15F 标准接口 x1,6Pin mini DIN x2(VGA,PS/2 键盘,鼠标)
电源输入
3V3 插座母头
机身(壳)接地端
M4x5,组合螺钉
PC 端口数量
1/4/8/16
自动扫描时间
3~30 Sec
视频带宽分辨率
200MHz 视频带宽,视频分辨率 1920×1440
级联层数
2 层,并自动识别
最多电脑连接
136
通道切换时间
≤2S,自动记录和储存键盘信息 及鼠标初始化
支持热插拔
增加或移除主机而无需关闭电源
外壳颜色
黑 , 或可选
外壳材质
钢质
毛重 / 净重(KG)
15
12.6kg/22kg(4 合 1)
17
14 kg/24kg(4 合 1)
19
14.5kg/24.5kg(4 合 1)
机身尺寸
(W × D × H)
15
520mm×445.8mm×43mm
17
580mm×445.8mm×43mm
19
608mm×445.8mm×43mm
包装尺寸
(W × D × H)
15
710mm×620mm×190mm
17
710mm×620mm×190mm
19
710mm×620mm×190mm
机柜安装深度
550mm~1000mm
工作温度 / 贮藏温度
0 ~ 50 ℃ /-20 ~ 60 ℃
湿度
0 ~ 80%, 不凝固的
基本特性 1U高度、全钢结构,可以安装在标准19英寸的机架上,节省空间 可直接连接摄像机,切换台,各种视频信号源 17英寸液晶显示屏,高亮度、高清晰、高分辨率显示 超薄推拉槽 LCD液晶显示屏调节功能 液晶显示屏 性能参数 产品规格 型 号 BP-17XX 液 晶 显 示 屏 显示屏类型 XGA TFT 可视面积 17 ' 分辨率 1280×1024 色彩显示 16.7 M 亮度 260cd/m²(Typ) 对比度 500 :1(Typ) 背光灯 CCFL 4 灯型 像素间隔 (mm) 0.264(H) × 0.264(W) LCD MTBF > 50,000 小时 宽电压输入 +10V DC ~+15V DC VGA/SVGA/XGA标准 符合VESA标准,支持 EDID,DDC,DDC2,DDC2B 对外接口 对外接口 电源输入 12V 插座某头 机身(壳)接地端 M4x5,组合螺钉 PC 端口数量 1 分量端口数量 2 AV端口数量 2 HDMI端口数量 1 分量端口数量 2 自动扫描时间 3~30 Sec 视频带宽分辨率 200MHz 视频带宽,视频分辨率 1920×1440 外壳颜色 黑 , 或可选 外壳材质 ...

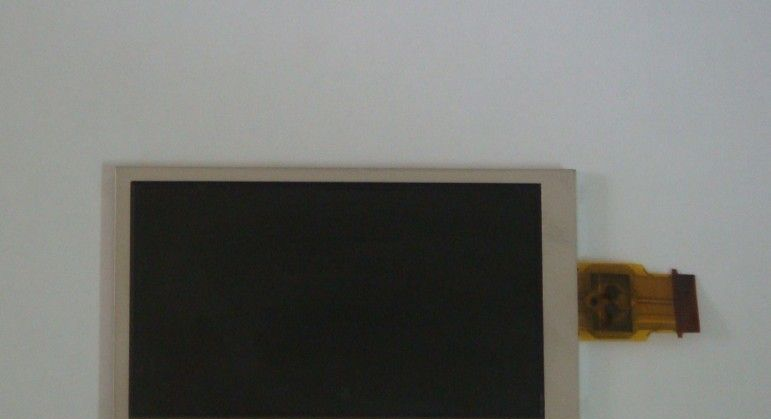

液晶屏尺寸 3.5英寸( 4:3 ) 液晶类型 TFT 液晶显示屏 显示面积 72(W)×52.56(H) 物理解析度 640(水平)×480(垂直) 点距 0.1095(W)x 0.1125(Hmm 色彩度() 16.2M colors ( 6-bits+FRC ) 行频 30KHz~80千赫兹 场频 50Hz~75赫兹 亮度 250 cd/m2 对比度 350:1 视角(度) 80/80/80/80(上/下/左/右) 响应时间 12毫秒 图像制式 PAL, NTSC,SECAM 视频特性 视频处理及转换 2D数字梳状滤波器及2D降噪功能,双2D 动态视频逐行扫描及补偿等. 输入端子 复合视频端口:四BNC TALLY指示输入四组(15针D型) 复合视频输入AV1 AV2(可选装) S端子可选安装 菜单 菜单支持中文,英语等 安装用途 19寸标准机柜.航空箱导播台,电视转播车等视频监控 输入电压 交流电:100~240伏 60/50赫兹/DC12V2A 整机功率 12瓦 省电功耗 低于3瓦 安规认证 CCC,FCC,CE,CB 附件 说明书, 电源线 , 折光照 净重 1.25 千克 毛重 1.5千克 环境因素 操作温度:0℃~40℃ 操作湿度:10%~80% 贮藏温度:-20℃~40℃ 贮藏湿度:5%~95% 外型尺寸(1)(长X宽X高) 标准2U高19寸机型 480x45x89 毫米 装柜量 20尺柜:780台. 40尺柜:1620台.40尺高柜:1944台. 包装尺寸(2)(长X宽X高) 422x140x410 毫米 装柜量 20尺柜:975台....
