供应陶瓷放电管
| 价 格： | 面议 | |
| 型号/规格： | 二极气体放电管 | |
| 品牌/商标： | 君耀 |
1、概述：
陶瓷气体放电管是防雷保护设备中应用最广泛的一种开关器件，无论是交直流电源的防雷还是各种信号电路的防雷，都可以用它来将雷电流泄放入大地。其主要特点是：放电电流大，极间电容小（≤3pF），绝缘电阻高（≥109Ω），击穿电压分散性较大（±20%），反应速度稍慢（最短为0.1～0.2μs）。按电极数分，有二极放电管和三极放电管（相当于两个二极放电管串联）两种。其外形为圆柱形,有带引线和不带引线两种结构形式（有的还带有过热时短路的保护卡）。
2、特性：
陶瓷气体放电管的主要特性参数有：
①直流击穿电压Vsdc：在放电管上施加100V/s的直流电压时的击穿电压值。这是放电管的标称电压，常用的有90V、150V、230V、350V、470V和600V等几种。其误差范围：一般为±20%，也有的为±15%，还有个别的为±10%或±5%。
②脉冲（冲击）击穿电压Vsi：在放电管上施加1kV/μs的脉冲电压时的击穿电压值。因反应速度较慢，脉冲击穿电压要比直流击穿电压高得多。
③冲击放电电流Idi：分为8/20μs波（短波）和10/1000μs波（长波）冲击放电电流两种。一般以8/20μs波用得较多。冲击放电电流又分为单次冲击放电电流（8/20μs波冲击1次）和标称冲击放电电流（8/20μs波冲击10次），一般后者约为前者的一半左右，有2.5 kA、5 kA、10 kA、20 kA……等规格。
④耐交流（工频）电流Idac：放电管能耐受交流（工频）电流放电1秒钟/次、放电10次的电流额定值。
3、使用指导：
①在快速脉冲冲击下，陶瓷气体放电管气体电离需要一定的时间（一般为0.2～0.3μs，最快的也有0.1μs左右），因而有一个幅度较高的尖脉冲会泄漏到后面去。若要抑制这个尖脉冲，有以下几种方法：a、在放电管上并联电容器或压敏电阻；b、在放电管后串联电感或留一段长度适当的传输线，使尖脉冲衰减到较低的电平；c、采用两级保护电路，以放电管作为级，以TVS管或半导体过压保护器作为第二级，两级之间用电阻、电感或自恢复保险丝隔离。
②直流击穿电压VS的选择：直流击穿电压VSdc的最小值应大于可能出现的电源峰值电压或信号电压的1.2倍以上。
③冲击放电电流的选择：要根据线路上可能出现的浪涌电流或需要防护的浪涌电流选择。放电管冲击放电电流应按标称冲击放电电流（或单次冲击放电电流的一半）来计算。
④陶瓷气体放电管因击穿电压误差较大，一般不作并联使用。
⑤续流问题：为了使放电管在冲击击穿后能正常熄弧，在有可能出现续流的地方（如有源电路中），可以在放电管上串联压敏电阻或自恢复保险丝等限制续流，使它小于放电管的维持电流。
- 所属城市：浙江 杭州
- [联系时请说明来自维库仪器仪表网]
- 联系人： 叶先生/杨先生
- 电话：0571-56761995/56761996
- 传真：0571-56761994
- 手机：13968008124
- QQ ：

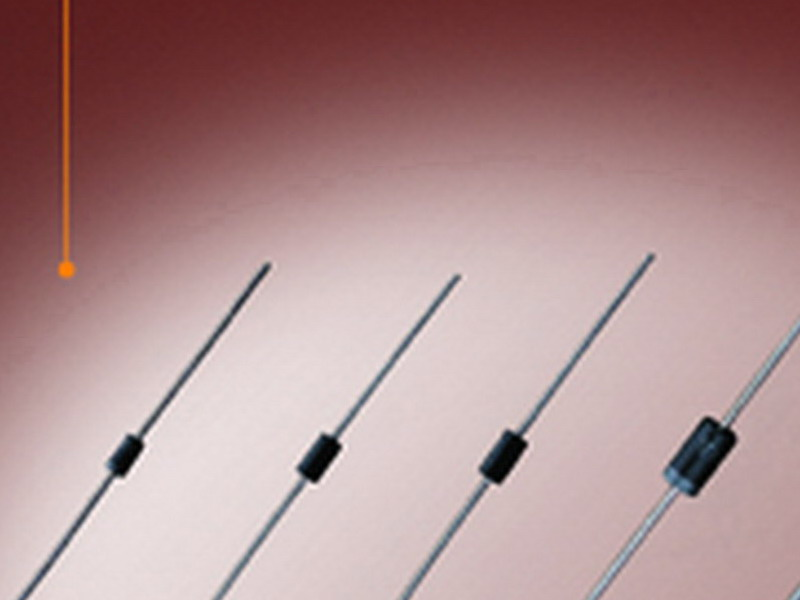

供应瞬态抑制二极管
信息内容：TVS TVS DIODE :瞬态抑制二极管是一种限压型的过电压保护器件,它又叫TVP、ABD，它能以pS级的速度把过高的电压限制在一个安全范围之内，从而起到保护后面电路的作用。 广泛应用在半导体及敏感的电子零件过电压、ESD保护上，主要包括：消费类产品、工业产品、通讯、电脑、汽车、电源供应品、信号线路保护及军事、航天航空导航系统及控制系统上; 反应速度快,电压抑制能力强，有P4KE,SA,P6KE,,1.5KE,3KP,5KP,15KPA,20KPA,30KPA系列和低电容的SAC(500W,50pF)，LCE（1.5KW,100pF）系列。此外还有BZW04系列玻璃钝化烧结TVS管。 产品通过一系列的安全可靠认证,如UL、无铅认证，符合IEC61000-4-2 ESD、 IEC 61643-321:2001 ABD测试标准。 限压型零件,反应速度快 瞬态功率从400W至30,000W; 电压由5V至600V或更高,也可为客户定制规格。
供应瞬态抑制二极管
信息内容：贴片TVS瞬态抑制二极管 TVS DIODE:瞬态抑制二极管是一种限压型的过电压保护器件,它又叫TVP、ABD，它能以PS级的速度把过高的电压限制在一个安全范围之内，从而起到保护后面电路的作用。 广泛应用在半导体及敏感的电子零件过电压、ESD保护，主要包括：消费类产品、工业产品、通迅、电脑、汽车、电源供应品、信号线路保护及军事、航天航空导航系统及控制系统上; 反应速度快，电压抑制能力强，有SMAJ,SMBJ,SMCJ,SMDJ,P4SMA.P6SMB.1.5SMC,5.0SMD系列. 产品通过一系列的安全可靠认证如UL认证、无铅认证，符合IEC61000-4-2 ESD、IEC 61643-321:2001 ABD测试标准。 限压型元件,反映速度快 瞬态功率从400W至30,000W; 电压由5V至600V,或更高,也可为客户定制规格。
