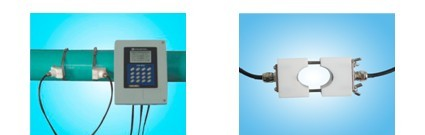

DTFX1020C固定安装插入式高精度时差式超声波流量计融合了世界上先进的流量测量技术，提供了高精度的测量系统，多用途性、便利的安装和可靠性，可在几分钟内投运。DTFX1020C固定安装插入式高精度时差式超声波流量计利用迪纳声独特的双时基时间放大运算方式，数字截面校准技术，可选隔离输入输出方式和现场可替换的通讯I/O模块。DTFX1020C固定安装插入式高精度时差式超声波流量计流量测量系统性能价格比卓越，功能齐全，适合管径：80mm～4000mm。

主要特点
■ 插入式，安装简便，成本低，免维护。
■ DTFX1020C固定安装插入式高精度时差式超声波流量计测量量程比大于400：1，这种极宽的量程使仪表可以测量正常流速的流量，也可测量因管道和阀门泄漏引起的微流量。
■ 自动雷诺数补偿，可确保测量层流、管径大小头和管路扰动区域流量的度。
■ 多种显示单位可选。
■ 现场输出模块式I/O接口可替换，包括128K数据通讯，4～20mA输出，瞬时流量脉冲信号输出，RS232C，RS485，热电阻RTD （可以接入RTD测量热流量）。
■ DTFX1020C固定安装插入式高精度时差式超声波流量计系统的测量范围包括零流量。读数、可靠，特别在低流量区域，性能大大优于各种文丘利机械式、差压式和涡街式流量计性能。

主要技术指标

变送器
■供电：标准9～28VDC@2.5VA max. 115或230VAC 50/60Hz±15%@5VA max
■流速： -12～ +12m/s（包括零流量）
■输出：所有输出模块均与地及系统地光电隔离，至多安装两种输出方式可选4～20mA输出、脉冲输出、继电器输出、
RS232C、RS485、数据存贮器
■精度： ±0.5%读数（流速>0.3m/s，现场标定）；1.0%（流速>0.3m/s，不必现场标定）； 0.003m/s精度误差（当流速
<0.3m/s）(注：定货需指明)。
■灵敏度：流量：0.0003m/s
■重复性： 0.01%读数
■支持协议：HART协议
■防护等级：IP67
■变送器型式：分体式

传感器

■支持的液体类型： 实际上几乎所有的液体
■传感器到变送器距离： （标准）6.09m，可选最长310m
■管径范围： （标准）80mm～4000mm管道外径
■传感器温度： -40～150℃；高温请与代理商联系

工作原理

DTFX1020C固定安装插入式高精度时差式超声波流量计频谱信号的能量具有频谱调制爆发（放大脉冲群信号和增宽信号接收面）的特点，是世界上先进的超声波传感器技术。
