机器规格
规 定 最 大 荷 重:200、100、50、30、20、10Kg(任选1个)
最 小 分 解 度:0.01
最 大 测 定 高 度:
测 定 速 度 范 围:0
X.Y 轴移 动范 围:0
传 动 机 构:滚珠螺杆
驱 动 马 达:伺服马达
解决各种连接器测试的夹具问题,及测试时公母连接器能自动对准,不会有吃单边的问题。
本机器适用于各种连接器之插入力及拔出力测试,搭配专利设计之自动求心装置,将可得到完全准确之插拔力试验,利用WINDOWS,视窗中文画面设定,操作简单方便,且所有资料皆可储存(试验条件,位移曲线图,寿命曲线图,检查报表----等等)
测试项目:
★连接器单孔插拔试验 ★连接器整排插拔试验 ★连接器插拔寿命试验
★连接器单Pin与塑胶保持力试验 ★连接器NORMAL FORCE测试
★一般压缩,拉伸破坏试验 ★可同时与接触阻抗机连线(选购)
机器特点:※可列印储存图形(插拔位移曲线图,寿命曲线图,检查报表)
※ 测试条件皆件由电脑画面设定,方便且快速(含插拔行程,速度,暂停时间等)
※ 测试资料储存于硬碟(每一笔资料皆可储存,不限次数)
※ 检验报表抬头内容可随时修改(中英文皆可)
※ 检验报表可转档至EXCEL做编辑
具体技术规格及参数或需求更多产品可来电查询或登录公司主网站查询

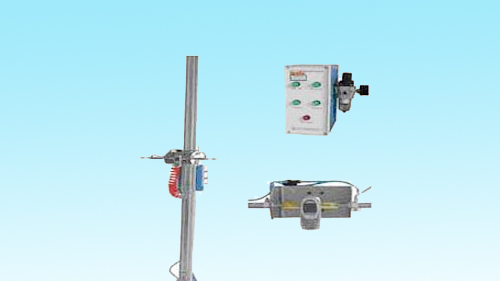

技术参数允许试件重量 2Kg ±100g 跌落有效高度 200~2000mm 跌落高度标尺材质 不锈钢,最小指示1cm跌落地板介质 钢板数显高度表 分辩率 0.01mm ,误差≤ 0.5mm气缸可调行程 45mm (max) 跌落范围 500x600x 20mm 使用气压 <1Mpa 机台尺寸 W600 x D860 x H 2400mm 机台重量 约 100Kg 电源 1∮AC220V 50Hz 3A 主要特点 本机采用电动升降、气动跌落结构,升降定位准确、快捷,跌落真实有效; 配置专用气动夹具(可调行程),夹具前端配有硅橡胶(避免夹伤手机或操作者),适用市面上所有手机之跌落测试; 跌落高度由电机驱动、精密滚珠螺杆传动上下调整,运行平稳,低噪声,无需人手搬动上下,并附有数显高度度及刻度标尺,可精准得知部品跌落高度。 本机关键组件均为日本国原产性能可靠,多种跌落地板可供选用,可满足不同试验标准。 仪器介绍 本机适用于行动电话(手机)、对讲机、电子词典、楼寓对讲电话、CD/MD/MP3等小型消费类电子制品及零部件之自由落下试验。 适用标准]: JIS C 0044 IEC 60068-2-32
