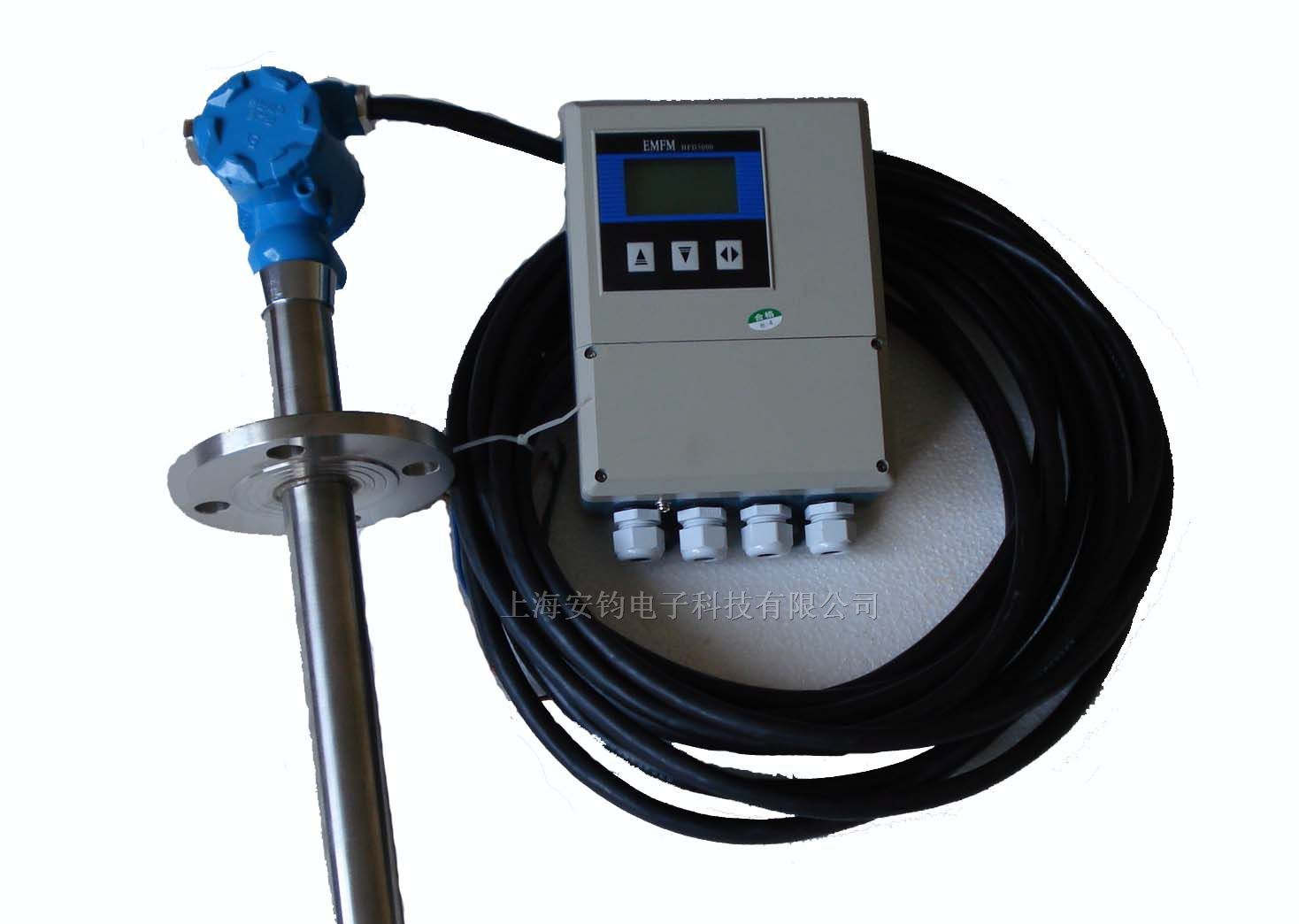

AVS系列涡街流量传感器

您适用的AVS100系列涡街流量计——品种多样，功能强大，技术精湛

s          显示方式多样

可选择就地单行或双行显示（带温度补偿密度），也可选择远传（不带显示屏）。

s          输出信号多样

可选择4-20mA，频率、累计量脉冲，RS-485通讯等输出信号

s          供电电源多样

可选择外接电源或内置电池，电压范围广，也可同时外接和内置电源。特别适合于经常停电缺电场合，一旦外接电源停电，机内电池马上(工作犹如不间断电源UPS一样)，电池可连续工作二年以上。

s          功能特点多样

可选择小信号切除，小流量补偿，具有防雷击功能。

近两年以每年翻几番的数量投放市场，凡使用过的用户都说好！

工作原理

  在测量管中垂直插入一个柱状物时，流体通过柱状物两侧就交替地产生有规则的旋涡（如右图示），这种旋涡列称为卡门涡街。卡门涡街的释放频率与流体的流动速度及柱状物的宽度有关，可用下式表示：

  F=St·V/d

式中：F----------卡门涡街的释放频率

St----------系数（称为斯特罗哈数）

V-----------流速

d------------柱状物的宽度。

卡门涡街的释放频率F和流速V成正比，因此通过测量卡门涡街的释放频率就可算出瞬时流量。斯特罗哈数是涡街流量计的重要系数。在曲线的St≈0.17的平直部分，旋涡的释放频率与流速成正比，所以检出频率F就可求得流速V，由V求出体积流量。

    AVS100系列涡街流量传感器的涡街的释放频率是由旋涡交替地作用于检测传感器（探头）上的应力通过在它内部的压电元件来检出的。

特点

结构简单而牢固，无可动部件，可靠性高，长期运行十分可靠。

检测敏感元件不直接接触被测介质。

压力损失较小，节能意义显著。

在一定的雷诺数范围内，输出信号频率不受流体物理性质和组分变化的影响，仪表精度仅与涡街发生体的形状和尺寸有关。

测量范围宽，量程比可达1：10～1：30。

输出是与流量成正比的脉冲信号，无零点漂移。

安装简单，维护十分方便。

应用范围广，蒸汽、气体、液体的流量均可测量。

AVS100工作原理和技术参数

  涡街流量计是基于卡门涡街原理而研制成的一种流体振荡型流量仪表，由于它具有其他流量计不可兼得的优点，自七十年代以来得到了迅速发展，椐有关资料显示，现在日本、欧美等发达国家使用涡街流量计的比例大幅度上升，已广泛应用于石油、化工、冶金、发电等工业部门和市政建设、环保工程各个领域，将在未来流量仪表中占主导地位，是孔板流量计最理想的替代产品。

AVS100管道安装注意事项

对直管段的要求：

  为了确保仪表正常、准确运行，传感器安装点的上下游必须有一定的直管道，以调整流场，如图所示。

图一：一个90度弯头；

图二：不同平面两个90度弯头；

图三：同心扩管；

图四：调节阀半开阀门；

图五：同心收缩全开阀门；

图六：同一平面两个90度弯头

对管道的要求：

1）  上、下游配管内径D与传感器内径DN相同，其差异满足下述条件：0.95DN≤D≤1.1DN。

2）  配管应与传感器同心，同轴度应小于0.05DN。

3）  密封垫不能凸入管道内，其内径可比传感器内径略大。

4）  如需断流检查与清洗传感器，应设置旁通管道如图所示。

对管道振动的要求：

传感器尽量避免安装在振动较强的管道上，若不得已要安装时，必须采取减振措施，在传感器的上下游2D处分别设置管道紧固装置，并加防振垫。

特别注意：在空压机出口处振动较强，不能安装传感器，应安装在储气罐之后。

标准和检定规程

制造标准：JB/T9249-1999涡街流量传感器

检定规程：JJB198-94速度式流量计检测规程

铸铁材质标准按国家（GB）、美标（ASTM）、日标（JIS）、德标（DIN）
