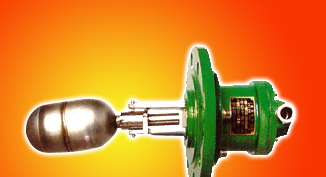

一、概述 BUQK系列防爆浮球液位控制器(以下简称控 制器),适用于生产过程容器内的介质液控制, 与声光报警配套进行声光报警。它广泛应用于石 油,化工,轻工及供排水等工业部门。 二、特点 结构简单、性能稳定可靠 耐腐蚀、能防爆 三、主要技术指标 使用介质温度:150℃ 供电电源与电触点容量:1.220V·AC 2.110V·AC,150VA 3.24V·DC,1.2A(适用于本质安全型控制器) 防爆标志:隔爆型为d II BT4,本安型ib II CT4a 型式 型号 动作界限(mm) 额定工作压力(Mpa) 整定方式 安装方式 安装法兰 隔爆型 BUQK-01 10 (1.6) 4.0 (6.3) 不可调整 水平 JB/T82.2-94.80DN PN4.0,6.3凸面 BUQK-01N 60 BUQK-01T 40 垂直 BUQK-02 25~550 有级调整 水平 BUQK-03 8~1000 无级调整 垂直 BUQK-04 10 不可调整 外侧顶底 PN4.0 本质 安全型 BUQK-01 10 (1.6) 4.0 (6.3) 不可调整 水平 JB/T82.2-94.8 PN4.0,6.3MPa凸面 BUQK-01N 60 BUQK-01T 40 垂直 ...
一、概述 FUQK型防腐浮球液控制适用于工业生产过程 中敞开或承压容器位的控制。当液位到过高低极 限时,继电器触点可作为信号报警装置或电动泵 等线路中的开关。 二、结构原理 传感器中排列着一组干簧管,当装有磁钢的浮球随液变化而上下浮动时,使相应位置的干簧管 动作,从而传感器输出阻值生变化。仪表面板上控制液位高度的开关可预先任意设定液位的控制范 围,液位到达设定点高度时,显示表发出触点信号控制液位高度或报警。 三、技术数据 型号 开关数量 主要附件 适用场合 UQK-611 单点 导线长10M,悬索5长6M,重锤,支持具 漂浮物极少的污水 UQK-612 双点 导线8长10M(每点) 漂浮物极多的工业 UQK-613 三点 悬索5长6M 污水及生活污水 UQK-614 四点 拉线盒,重锤,夹持具 工作压力:1MPa 工作温度:150℃ 电源及触点容量:交流 220V 220W 直流 100V 150W 重量:4-6公斤
