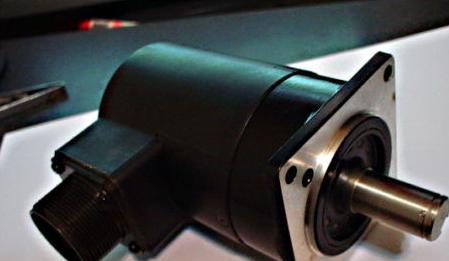

采用的国HEIDENHAIN产型多转编码器,其每转8192(13位)位置量,分解转数4096(12位),其参数如下:
电 气 参 数:
◆工作电压:10-30VDC | ◆输出码:格雷码,轴向顺时针增加 |
◆电气转数:6000转/分 | ◆信号输入:TTL时钟信号(EIA RS 485) |
◆信号输入:同步串行(SSI)或4-20mA |
◆外径:φ58mm | ◆轴径:φ10mm不锈钢 |
◆机械转数:10000转/分 | ◆轴上负载:径向60N,轴向40N |
◆启动力矩:< 1Ncm(20)℃ | ◆振荡:10g(55-2000Hz) |
◆冲击:100g(100ms) | ◆防护等级:IP64或IP66(轴端)IP67(外壳) |
AVM58N-011K1R0GN-1212系列编码器 每圈分辨率4096,圈数4096工作电压:18-30V输出接口:SSI,参数化接口硬件接口:RS422外径:Φ58mm轴径:Φ10mm不锈钢机械转数:10000转/分轴上负载:径向60N,轴向40N振荡:10g(55-2000Hz) 冲击:100g(100ms)防护等级:IP64或IP66(轴端) IP67(外壳)输出码:格雷码,轴向顺时针增加空载电流: 140mA电气转数:6000转/分

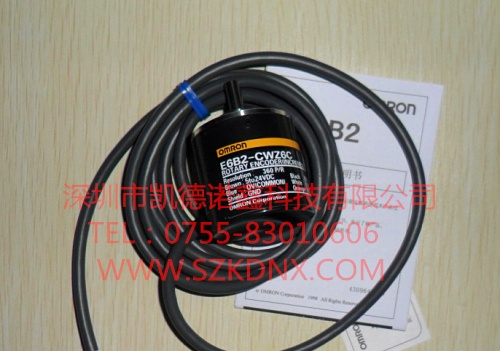

项目 E6B2-CWZ3E E6B2-CWZ6C E6B2-CWZ1X E6B2-CWZ5B 电源电压 DC 5 ~ 12V DC 5 ~ 24V DC 5V( ± 5%) DC 12 ~ 24V 消费电力 100mA 以下 80mA 以下 160mA 以下 100mA 以下 输出形式 电压输出 NPN 开路输出 线驱动输出 PNP 开路输出 输出容量 负荷抵抗: 2K Ω 残留电压: 0.4V 以下 输出电流: 20mA 以下 实际电压: 30VDC 以下 残留电压: 0.4V 以下 出力电流: I0=-20mA Is=20mA 出力电压: V0=2.5V Vs=0.5V 电流来源: 35mA 以下 残留电压: 0.4V 以下 响应频率 100kHz 50kHz 相位差 A 相、 B 相差 90 ± 45 启动力矩 1m N.m 以下 轴负荷 光线: 30N 轴向: 20N 使用温度 -10 ~ +70 ℃ 使用湿度 35 ~ 85%RH
