供应扭矩传感器
| 价 格： | 6000.00 | |
| 型号/规格： | ZRN503 | |
| 品牌/商标： | 北京中瑞能 |
扭矩传感器ZRN503
一、应用范围：
ZRN503系列扭矩传感器是一种测量各种扭矩、转速及机械功率的精密测量仪器。应用范围十分广泛，主要用于：
1、电动机、发动机、内燃机等旋转动力设备输出扭矩及功率的检测；
2、风机、水泵、齿轮箱、扭力板手的扭矩及功率的检测；
3、铁路机车、汽车、拖拉机、飞机、船舶、矿山机械中的扭矩及功率的检测；
4、可用于污水处理系统中的扭矩及功率的检测；
5、可用于制造粘度计；
6、可用于过程工业和流程工业中。
二、扭矩传感器测量原理：
扭矩传感器的测量：参照德国HBM公司的扭矩传感器工艺，采用成熟的应变片电测技术 ,在弹性轴上组成应变桥,向应变桥提供电源即可测得该弹性轴受扭的电信号。将该应变信号放大后，经过压/频转换，变成与扭应变成正比的频率信号。如图1所示：
三、产品特点：
1.信号输出可任意选择波形─方波或脉冲波。
2.检测精度高、稳定性好、抗干扰性强。
3.不需反复调零即可；连续测量正反扭矩。
4.即可测量静止扭矩，也可测量动态扭矩。
5.体积小、重传感器可脱离二次仪表独立使用，只要按插座针号提供 +15V，-15V（200mA）的电源，即可输出阻抗与扭矩成正比的等方波或脉冲波频率信号。量轻、易于安装。
6.测量范围： 0—10000Nm可选,非标准可定制。
四、主要功能及性能指标：
| 扭矩示值误差： ＜± 0.5 % F · S | 灵敏度： 1±0.2 mv / V |
| 非线性： ＜±0.25 % F· S | 重复性： ＜±0.2% F· S |
| 回差： ＜0.2 % F· S | 零飘（24小时）： ＜0.5 % F· S |
| 零点温飘： ＜0.5 % F· S /10℃ | 输出阻抗： 1KΩ ±3Ω |
| 绝缘阻抗： >500MΩ | 静态超载： 120 % |
| 断裂负载： 200 % | 使用温度： 0 ～ 60℃ |
| 储存温度： －20 ～ 70℃ | 电源电压： +15V±5%,-15V±5% |
| 总消耗电流： ＜130mA | 频率信号输出： 5KHz—15KHz |
| 负额定扭矩：5KHz±10Hz | 零扭矩：10KHz±10Hz |
| 正额定扭矩：15KHz±10Hz | 信号占空比： （50±10）% |
五、安装使用：安装步骤：
1.根据轴的连接形式和扭矩传感器的长度，确定原动机和负载之间的距离，调节原动机和负载的轴线相对于基准面的距离，使它们的轴线的同轴度小于Φ 0.03mm,固定原动机和负载在基准面上。
2.将联轴器分别装入各自轴上。
3.调节扭矩传感器与基准面的距离，使它的轴线与原动机和负载的轴线的同轴度小于Φ 0.03mm，固定扭矩传感器在基准面上。
4.紧固联轴器，安装完成。
六、信号输出与信号采集：
1、扭矩信号输出基本形式：
• 方波信号、脉冲信号。
• 可根据用户需要制成电压模拟信号输出或电流模拟信号输出（单向、静止扭矩测量）。
2、扭矩信号处理形式：
• 扭矩传感器输出的频率信号送到频率计或数字表，直接读取与扭矩成正比的频率信号或电压、电流信号。
• 扭矩传感器的扭矩与频率信号送给单片机二次仪表，直接显示实时扭矩值、转速及输出功率值及 RS232通讯信号。
• 直接将扭矩与转速的频率信号送给计算机或 PLD进行处理。
七、维护与保养：
1.每隔一年应给扭矩传感器两端轴承加润滑脂。加润滑脂时，仅将两端轴承盖打开，将润滑脂加入轴承，然后装上两端盖。
2.应储存在干燥、无腐蚀、室温为 -20℃——70℃的环境里。
八、注意事项：
1.安装时，不能带电操作，切莫直接敲打、碰撞传感器。
2.联轴器的紧固螺栓应拧紧 ,联轴器的外面应加防护罩，避免人身伤害。
3.信号线输 出不得对地 ,对电源短路,输出电流不大于10mA• 屏蔽电缆线的屏蔽层必须与 +15V电源的公共端（电源地）连接。
九、安装使用：
1、使用环境：扭矩传感器应安装在环境温度为0℃ ～ 60℃，相对湿度小于90%，无易燃、易爆品的环境里。不宜安装在强电磁干扰的环境中。
2、安装方式：
(1) 水平安装:如图11所示:
dzsc/26/0237/2602374.bmp740)this.width=740" border=undefined>
(2) 垂直安装:图12所示:
dzsc/26/0237/2602374.bmp740)this.width=740" border=undefined>
3、连接方式： 扭矩传感器与动力设备、负载设备之间的连接
（1） 弹性柱销联轴器连接如图13所示，此种连接方式结构简单，加工容易，维护方便。能够微量补偿安装误差造成的轴的相对偏移，同时能起到轻微减振的作用。适用于中等载荷、起动频繁的高低速运转场合，工作温度为-20-70℃。
dzsc/26/0237/2602374.bmp740)this.width=740" border=undefined>
（2） 刚性联轴器连接如图14所示，这种连接形式结构简单，成本低，无补偿性能，不能缓冲减振，对两轴的安装精度较高。用于振动很小的工况条件。
dzsc/26/0237/2602374.bmp740)this.width=740" border=undefined>
4、安装要求：
（1） 扭矩传感器可水平安装，也可垂直安装。
（2） 如图11、12所示，动力设备、传感器、负载设备应安装在稳固的基础上，以避免过大的震动，否则可能发生数据不稳，降低测量精度，甚至损坏传感器。
（3） 采用弹性柱销联轴器或刚性联轴器连接。
（4） 动力设备、传感器、负载设备轴线的同心度应小于Φ0.05mm。
- 所属城市：北京 北京市
- [联系时请说明来自维库仪器仪表网]
- 联系人： 董先生
- 电话：010-80930068
- 传真：010-58857017
- 手机：13911307578
- QQ ：
供应ZRN-LUG蒸汽涡街流量计厂家

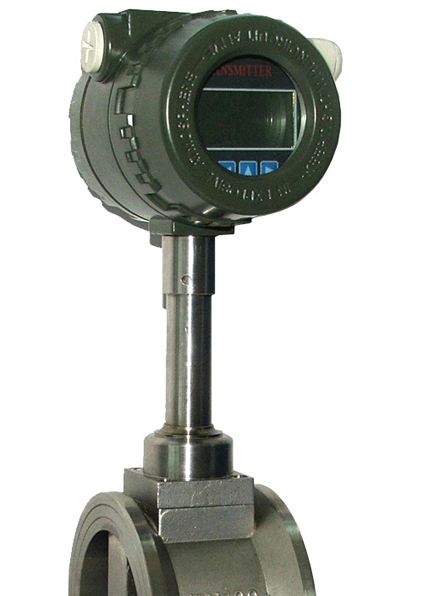

信息内容：涡街流量计 加入时间：2006-2-26 9:06:46 dzsc/15/4417/15441763.jpg ∷产品简介∷ 涡街流量仪表自20世纪70年代在工业上应用以来，由于它具有一些突出的特点，受到众多用户的欢迎，并得到迅速的发展。现在涡街流量仪表已广泛地应用于化工、冶金、热力、纺织、造纸等众多领域，已慢慢发展成为流量仪表行业中的主导产品，是孔板流量计最理想的替代产品。 ZRN-LUGE/LUBE电容式系列涡街流量仪表极大地克服了传统压电式涡街流量仪表抗振性差、不耐高温的缺点，扩展了涡街流量仪表的应用范围。公司产品广泛适用于对一般气体、蒸汽及液体的测量。其主要有以下特点： 1、结构简单牢固，无可动部件，可靠性高 2、传感器差动电容设计，抗振性能好 3、传感器陶瓷内芯设计，工作温度范围宽 4、外置式探头，不易堵塞，抗污性能好 5、测量范围宽，一般范围度可达1:15以上 6、压损小，能量损失低,便于节能 7、 适用范围广，广泛适用于一般气体、蒸汽及液体的计量。 主要技术指标 公称通径(mm) 25，40，50，65，80，100，125，150，200，250，300 公称压力(MPa) DN25-DN200 4.0(>4.0协议供货)，DN250-DN300 1.6(>1.6协议供货...
供应ZRN-100H便携手持式超声波流量计价格

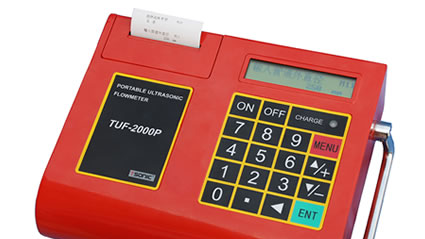

信息内容：ZRN-100便携式超声波流量计 加入时间：2001-4-5 19:12:41 dzsc/15/4417/15441765.jpg ∷产品简介∷ ZRN-100-2便携式超声波流量计 便携式超声波流量计是从管道外面测量管道内流体流量的仪器，北京中瑞能仪表技术有限公司是国内的便携式超声波流量计制造商，拥有多年生产超声波流量计的实际操作经验，此款便携式超声波流量计是吸收、消化国内外超声波流量计的先进技术，瞄准世界先进水平而设计开发的便携式超声波流量计,我们拥有生产超声波流量计的先进设备和检测设备，安装时只要把检测器夹装在管道外壁上，不需要截管或停流。因此没有一般流量计所必须的法兰，也不存在介质泄漏、压力损失等问题。 被测流体可以是水、海水、油、浆液之类的均匀液体，导电或非导电，有腐蚀性或无腐蚀性液体均可测量。 【ZRN-100-2便携式超声波流量计简要说明】 ● 方便测量，随时打印数据。 ● 机内自带充电电源，便于户外携带、使用。● 便携式超声波流量计dzsc/15/4417/15441765.GIF有掉电保护功能，在线自诊断功能。● 测量准确度高，从算法上消除了环境温度对测量值的影响。● 全中文或英文显示，2×20点阵式液晶显示● 非接触式测流量...
