供应HH5,JTX,LY型小型继电器
| 价 格： | 面议 | |
| 型号/规格： | HH5,JTX,LY型 | |
| 品牌/商标： | 阿城 |
型 号:JQX-10F(JTX) JQX-10F(JTX)
外形尺寸(mm) 34.5×34.5×52
触点形式 2Z 3Z
触点容量 10A 250V AC
线圈电压 DC 6～220V
AC 6～380V
线圈功耗 DC:≤1.5W AC:≥2.5VA
吸合电压 80% max
释放电压 AC 30% min DC 15% min
接触电阻 ≤50mΩ
绝缘电阻 ≥100mΩ
寿 命 电气 105 times
机械 107 times
介质耐压 开触触点间 AC 1000V 50/60Hz/min
线圈触点间 AC 1500V 50/60Hz/min
安装形式 插座式
使用环境 -40℃～+55℃
重量 About 85g About 85g
同类产品 OMRON MK2P MK3P H,K FRM5
配用插座 PF083A
PF083A-E PT-08 PF113A PF113A-E PL-11
型 号:LY1,-S,-N,-F,-O LY2,-S,-N,-F,-O LY3,-S,-N,-F,-O LY4,-S,-N,-F,-O
外形尺寸(mm) 27.5×21.5×35 27.5×21.5×35 27.5×21.5×35 27.5×31×35
触点形式 1Z 2Z 3Z 4Z
触点容量 10A 250V AC
线圈电压 DC 6～220V
AC 6～380V
线圈功耗 AC≤2.5VA DC≤1.5W
吸合电压 80% max
释放电压 AC 30% mix DC 10% mix
接触电阻 ≤50mΩ
绝缘电阻 ≥100mΩ
寿 命 电气 105 times
机械 107 times
介质耐压 开触触点间 1000v rms
线圈触点间 1500v rms
安装形式 印刷线路板式，插座式
使用环境 -40℃～+55℃
重量 About 35g About 35g About 53g About 70g
同类产品 富士通公司 HH61P 富士通公司 HH62P 富士通公司 HH63P 富士通公司 HH64P
配用插座 PTF08A
PTF08A-E PT-08 PTF08A PTF08A-E PT-08 PT-11
PTF11A PTF14A PTF14A-E PT-14
备 注 带灯:-N,法兰式:-F 还手动:-S,线路板式(尖脚):-O
- 所属城市：河南 郑州
- [联系时请说明来自维库仪器仪表网]
- 联系人： 徐祥品
- 电话：0371-66537251
- 传真：0371-66537252
- 手机：13526655512
- QQ ：

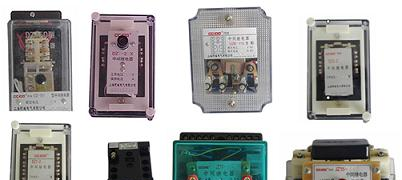

供应DZ，JZ，DZB系列中间继电器
信息内容：1.用途本系列中间继电器用于各种保护和自动控制装置中，以增加保护和控制回路的触点数量和触点容量。2.主要技术数据额定电压： 直流 220V、110V、48V、24V；交流 380V、220V、127V、110V、100V、60V、48V、36V、12V。 额定电流： 0.25A、0.5A、1A、2A、4A、8A。 动作值、保持值： a.动作电压与保持电压不大于70%额定电压，DZJ—200动作电压不大于80%额定电压，不小于30%额定电压；DZK—200及DZB—243不小于50%额定电压。b.动作电流与保持电流不大于80%额定电压。 返回值 ： 不小于5%额定值。DZB—200及DZS—200不小于3%额定值。 功率消耗： 不大于5W。 触点容量： 在电压不超过250V，电流不超过5A，时间常数为5±0.75ms的直流有感负荷电路中，产品输出触点的断开容量为50W。输出触点在上述规定的负荷条件下，产品能可靠动作及返回5×104次。输出触点长期允许接通电流为5A。 介质强度： 产品各导电端子连在一起，对外露的非带电金属部分或外壳之间，能承受2000V(有效值)50Hz的交流电压历时1分钟试验而无绝缘击穿或闪络现象。

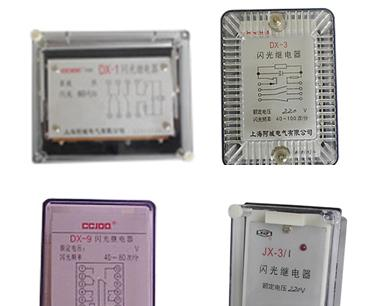

供应DX，JX系列闪光继电器
信息内容：DX-1,DX-3,DX-9,JX-3 闪光继电器DX-1系列技术要求： 1、 额定值：直流电压：220V 110V 48V。 2、 触点形式：二付动合，一付动断。 3 、动作值：不大于70%额定电压。 4 、闪光频率：40次/Min-80次/Min。 5 、功率消耗：不大于5W。 6 、热稳定性：长期加110%的额定电压，线圈的温升不超过65K。 7 、触点性能：在电压不大于250V，电流不大于1A的直流有感负荷电路中（t=5ms±0.75ms)，触点的断开容量为50W；在电压不大于250V，电流不大于2A交流电路中（cosφ=0.4±0.1），断开容量为250VA。长期允许通过电流5A。 8 、介质强度：继电器所有电路连接在一起与外露的非带电金属部分之间，触点电路与绕组电路之间应能承受2KV、50HZ的交流试验电压历时1分钟的试验，无绝缘击穿或闪络现象。闪光继电器DX-3系列主要技术数据:额定值： DC 220V、110V、48V；AC 220V、110V； 闪光频率： 每分钟40~100次； 触点容量： 在电压不超过250V，电流不超过5A，时间常数为5±0.75ms的直流有感负荷电路中，产品输出触点的断开容量为50W。输出触点在上述规定的负荷条件下，产品能可靠动作及返回5×104次。输出触点长期允许接通电流为5A。 介质强度： 产品各导电端子连在一起，对...
