供应DL立式多级离心泵

价格：		面议
品牌/商标：		沪龙

详细介绍
企业详情

立式多级离心泵简介

　　DL型泵系立式单吸多级段式离心泵，供输送常温清水及物理化学性质类似于清水的液体。DLR型热水泵输送介质温度为150℃以下。
　　泵为立式安装、具有结构紧凑，占地面积小的特点，适合于工、矿企业，城市建设和民用生活给排水之用，及集中供热系统。
　　性能范围：流量（Q）4.9～200m³/h　扬程（H）21.6～239M

立式多级离心泵型号意义

立式多级离心泵结构说明：
　　DL、DLR型泵为立式多级分段式结构。其吸入口位于进水段上，吐出口位于出水段上。均成水平方向布置，其扬程可根据使用需要增减水泵级数。根据安装使用要求，出水段可旋转90°、180°、270°等四个方位，以调整吐出口的安装位置。　　DL、DLR型泵的主要零件有：进水段、中段、出水段、填料支架、叶轮、导叶、末级导叶、轴、轴承、轴套、密封环、平衡套、电机支架等。
　　进水段、中段、出水段、导叶、末级导叶，均为铸铁制成，共同形成泵的工作室。
　　叶轮为铸铁制成，液体沿轴向单侧进入，由于叶轮前、后受压力不等必然存在轴向力，此轴向力绝大部分由平衡盘来承担，其余小部分残余轴向力由轴上端的向心推力球轴来承受。
　　轴为优质碳钢制成，中间装有叶轮、平衡盘、挡水套、轴承和轴套，用键和螺母、衬套螺母固定在轴上组成为转子部件，其上安装联轴器部件，与电机直接联接。
　　在进水段，中间上分别装有密封环，两种密封环配合使用可以减少高压水漏回进水部分，两种密封环均系易损件，磨损后可以更换。
　　平衡盘、平衡套、两者组成泵的平衡装置。为易损件，磨损后可以更换。
　　轴套为优质碳钢制成，位于填料室处，起护轴作用，为防止大量液体流失，轴封不仅能用软填料，而且可与机械密封互换，当用软填料密封时，轴套为易损件，可以更换。
　　轴封为机械密封时，采用平衡室内的压力水进行润滑和冷却，泄漏水由橡胶管引入进水管。
　　轴封为填料密封时出水段上3/8"软管接头，用于把填料体漏出的水通过软管排放到地沟里，以保持泵周围场地清洁。
　　泵上端轴承采用钙基黄油润滑。
　　DLR型热水泵的上部填料室和轴承采用常温清水冷却，冷却水的进口在填料室部位，出口在轴承部位（下进上出），出进水口以3/8"管螺纹与冷却水管口相连。
　　泵的旋转方向从电机端向下看为逆时针方向转动。

1.进水段 2.中段 3.叶轮 4.平衡盘 5.平衡套 6.出水段 7.机械密封 8.填料体 9.轴套 10.档水套 11.轴承体 12.推力球轴承 13.轴承压盖 14.电机支架 15.联轴器 16.电机 17.填料压盖 18.灌水回水管 19.末级导叶 20.导叶 21.下轴套 22.水中轴承 23.水轴承压盖

DL立式多级离心泵性能参数表:

型号	级数	口径 (mm)	流量 (m³/h)	扬程 (m)	功率 (KW)	转速 (r/min)	汽蚀余量 (m)
40DL(DLR)6-12	2	40	6	24	1.5	1480	3.2
	3			36	2.2
	4			48	3
	5			60	4
	6			72	4
	7			84	5.5
	8			96	5.5
	9			108	7.5
	10			120	7.5
	11			132	7.5
	12			144	11
50DL(DLR)12.5-12.5	2	50	12.5	25	3	1480	2.2
	3			3.75	3
	4			50	4
	5			62.5	5.5
	6			75	7.5
	7			87.5	7.5
	8			100	7.5
	9			112.5	11
	10			125	11
65DL(DLR)30-15	2	65	30	30	5.5	1480	2.82
	3			45	7.5
	4			60	11
	5			75	15
	6			90	15
	7			105	18.5
	8			120	22
	9			135	22
	10			150	30
80DL(DLR)50-20	2	80	50	40	11	1480	2.2
	3			60	15
	4			80	22
	5			100	30
	6			120	3.
	7			140	37
	8			160	45
	9			180	45
	10			200	55
100DL(DLR)72-20	2	100	72	40	15	1480	2.8
	3			60	18.5
	4			80	30
	5			100	37
	6			120	37
	7			140	45
	8			160	55
	9			180	55
	10			200	75
100DL(DLR)100-20	2	100	100	40	18.5	1480	2.8
	3			60	30
	4			80	37
	5			100	45
	6			120	55
	7			140	75
	8			160	75
	9			180	90
	10			200	90
150DL(DLR)150-20	2	150	150	40	30	1480	2.8
	3			60	37
	4			80	45
	5			100	55
	6			120	75
	7			140	90
	8			160	90
	9			180	110
	10			200	132
150DL(DLR)165-20	2	150	160	50	37	1480	3.5
	3			75	55
	4			100	75
	5			125	90
	6			150	110
	7			175	132
	8			200	132
	9			225	160
	10			250	160
150DL(DLR)200-20	2	150	200	40	37	1480	3.5
	3			60	55
	4			80	73
	5			100	90
	6			120	110
	7			140	110
	8			160	132
200DL(DLR)300-20	2	200	300	40	55	1480	5
	3			60	75
	4			80	110
	5			100	132
	6			120	160
	7			140	160
	8			160	200

永嘉县沪龙泵业有限公司

公司信息未核实

所属城市：浙江温州
[联系时请说明来自维库仪器仪表网]
联系人： 王安和
电话：0577-57984440
传真：0577-67312734
手机：13777773270
QQ ：

公司相关产品

供应LG、LG-B型立式多级离心泵

信息内容：

LG、LG-B型立式多级离心泵产品特点:1、结构紧凑、体积小、占地面积少。2、更换易损件（机械密封）方便，即“便拆”不需拆电机。3、装配无需调整，拆检维修方便。4、径向力、轴向力采用水力平衡，轴承承受相结合。5、噪声、振动小，运转平稳。6、主要磨损件采用优质耐磨材料制造。7、可配装同型号的普通电机。8、机械密封特殊设计，密封性好，寿命增强。9、采用热水型专用机械密封，可抽送热水型号意义:使用范围:1、可输送清水或物理化学性质类似与清水的无腐蚀性介质，其固体不溶物体积不超过单位体积的0.1%,如介质带有细小颗粒的请在订货时予以说明；2、介质温度：-15℃—+120 ℃3、系统工作压力不大于2.5MPa;4、周围环境的温度应低与40 ℃，相对湿度低于95%主要用途:该型泵特别适用于高低层建筑的住宅、医院、旅馆、百货大楼、办公大楼等的给排水及消防用水、喷淋、远距离输送及生产工艺循环中用水等。结构说明:1、LG、LG-B型立式多级离心泵是立式多级分段式结构，用螺栓把进水段、中段、出水段紧固成一体，泵每级装一个叶轮及导叶，其轴向力采用水力平衡，残余轴向力由一个或一对球轴承承受；2、轴封采用特殊设计的机械密封，如许拆机械密封时，不需拆下电机，把中间夹...

详细内容>>

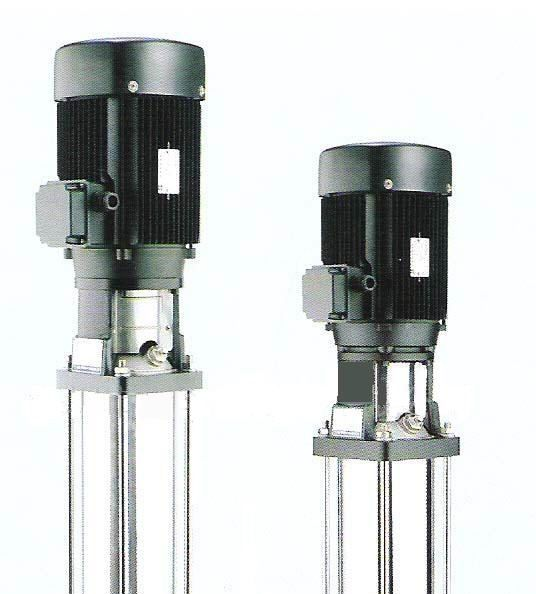

供应QDL型轻型多级离心泵
