价 格: | 0.85 | |
型号/规格: | 1000PF 100V 8-32 | |
品牌/商标: | SF | |
环保类别: | 无铅环保型 | |
安装方式: | 直插式 | |
包装方式: | 散装 | |
产品主要用途: | 精密电子仪器仪表 | |
引出线类型: | 径向引线型 | |
特征: | 长方型 | |
标称容量范围: | 10000pF | |
额定电压范围: | 1000VDC -400V | |
温度系数范围: | -55+125 |
穿心电容结构 滤波电容 滤波器所用的电容一般为陶瓷电容。由于其物理结构,这种陶瓷电容又称为[1]。 穿心式电容自电感较普通电容小得多,故而自谐振频率很高。同时,穿心式设计,也有效地防止了高频信号从输入端直接耦合到输出端。这种低通高阻的组合,在 1GHz 频率范围内,提供了极好的抑制效果。 最简单的穿心结构是由内外电极和陶瓷构成的一个( C 型)或两个电容( Pi 型)。这种电容的容量可从 10pF ,工作电压可达 2000VDC 。 管式穿心电容因为其同轴性,即使在 10GHz 频率,也不会产生明显的自谐振。穿心电容的介质为陶瓷介质,而陶瓷电容的容量会随环境温度变化而变化,这种容量变化 会影响滤波器的滤波截止率。陶瓷电容的容量温度变化率是由陶瓷介质本身决定的。因此,选择适当的陶瓷介质非常重要。 滤波电感 滤波电感一般采用铁氧体材料,它可以方便地与穿心电容组合起来,形成复合滤波器,在高性能滤波器中,也采用线绕电感。但需注意,铁氧材料在大电流下会发生磁饱和,降低滤波器效能。
一般Ф6 塑封可调电容:直径6MM、脚距6MM、标称容量范围3p-120P。分别是:黑色3P、蓝色5P、7P白色、10P、红色20P、绿色30P、黄色40P、棕色50-120P;Ф5陶瓷可调电容(5-90P)设计坚固可抵强烈震动,广泛应用于电视机、录像机、收音机、VCD机、DVD机、电话机、办公自动化设备,各种摇控器和信息通讯设备等领域。可调电容在电路中的应用: 主要的作用是用于与电感线圈等振荡元件 来调整谐振频率 ,可调电容在实际应用中具有与固定电容相同的功能,但是他的灵活性在于可以调整容量大小,通过改变这一数据,来实现与电感等元件实现电路的共振。通常体现可调电容的一个重要指标就是共振频率的高低,共振频率越高,其精密度就越好。

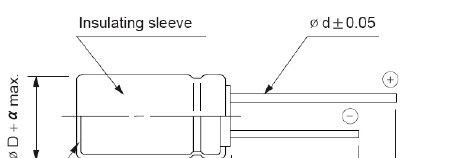

通铝电解电容器主要由正极(成份为AL2O3的氧化膜)、负极和电解液组成,其正极具有单向导电性,因此使用中不允许接反,否则会很快损坏,甚至发生爆炸。通常外壳上标有正或负极。而且在使用中也不能通过很大的波纹电流,更不能在纯交流电路中工作。为了发挥电解电容器容量大、体积小、价格便宜的优点,各厂家都推出了双极性(无极性)电解电容器。 它相当于两个有极的电解电容器背靠背连接,但必须指出:不能用两个普通电容器的背靠背连接来代替一个无极电解电容器,其原因有二:一是选配两只完全等容的电容器是很不容易的(不能仅看外壳标值);二是两只电容串联后的总损耗tgδ总=tgδ1+tgδ2。从而使串联等效电阻成倍增长,导致电容器温升急剧升高,并对电路产生干扰,甚至使被传递的信号波形发生严重变形,使电路工作失常。 即使是无极的电解电容器,在不同场合下使用也应选择相应的型号。例如普通型一般用在极性转换的直流或脉动直流电路中,如彩电的解码电路中。像上海天和电容器厂生产的CD71系列铝电解电容器、北京无线电十厂生产的CD03型BP系列均属这一类型。再如分频器专用无极电容器,它跟普通型无极性电容器相比,具有精度高、损耗小、直流漏电...
