碳素系 tocos电位器

RV102 SERIES

dzsc/19/4475/19447588.jpg

全回轉角度 Adjustment Travel	300゜±10゜
形狀概要 Size & Construction	Ф10（mm） Metal Shaft，Plastic Bushing
全電阻值範圍 Resistance Range	100Ω～2MΩ
電阻值容許範圍 Resistance Tolerance	±20％（Standard） ±10％（Special Order）
定格電力 Power Rating	0.25W at 40℃ 0W at 85℃
使用溫度範圍 Operating Temp. Range	－10℃～＋85℃
RoHS規範	YES

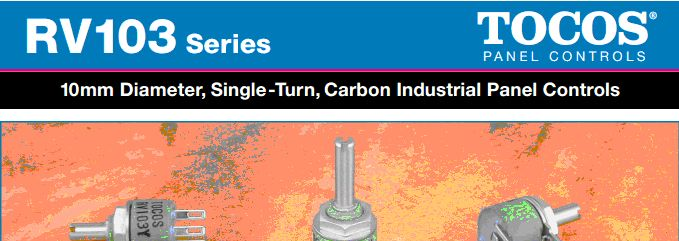

RV103 SERIES

dzsc/19/4475/19447588.jpg

全回轉角度 Adjustment Travel	300゜±10゜
形狀概要 Size & Construction	Ф10（mm） Metal Shaft，Plastic Bushing
全電阻值範圍 Resistance Range	100Ω～2MΩ
電阻值容許範圍 Resistance Tolerance	±10％
定格電力 Power Rating	0.25W at 40℃ 0W at 85℃
使用溫度範圍 Operating Temp. Range	－10℃～＋85℃
RoHS規範	YES

RV12 SERIES

dzsc/19/4475/19447588.jpg

全回轉角度 Adjustment Travel	300゜±10゜
形狀概要 Size & Construction	Ф12.8（mm） Metal Shaft，Metal Bushing
全電阻值範圍 Resistance Range	100Ω～2MΩ
電阻值容許範圍 Resistance Tolerance	±20％（Standard） ±10％（Special Order）
定格電力 Power Rating	0.5W at 40℃ 0W at 85℃
使用溫度範圍 Operating Temp. Range	－10℃～＋85℃
RoHS規範	YES

RV16 SERIES

dzsc/19/4475/19447588.jpg

全回轉角度 Adjustment Travel	260゜±10゜
形狀概要 Size & Construction	Ф16（mm） Metal Shaft，Metal Bushing
全電阻值範圍 Resistance Range	B：100Ω～2MΩ A，C：2kΩ～2MΩ
電阻值容許範圍 Resistance Tolerance	±10％
定格電力 Power Rating	B：0.1W at 40℃，0W at 85℃ A，C：0.05W at 40℃，0W at 85℃
使用溫度範圍 Operating Temp. Range	－10℃～＋85℃
RoHS規範	YES

RV20 SERIES

dzsc/19/4475/19447588.jpg

全回轉角度 Adjustment Travel	260゜±10゜
形狀概要 Size & Construction	Ф20（mm） Metal Shaft，Metal Bushing
全電阻值範圍 Resistance Range	B：100Ω～2MΩ A，C：2kΩ～2MΩ
電阻值容許範圍 Resistance Tolerance	±10％
定格電力 Power Rating	B：0.25W at 40℃，0W at 85℃ A，C：0.125W at 40℃，0W at 85℃
使用溫度範圍 Operating Temp. Range	－10℃～＋85℃
RoHS規範	YES

RV202 SERIES

dzsc/19/4475/19447588.jpg

全回轉角度 Adjustment Travel	290゜±5゜
形狀概要 Size & Construction	Ф20（mm） Metal Shaft，Metal Bushing
全電阻值範圍 Resistance Range	B：500Ω～2MΩ A，C：1kΩ～2MΩ
電阻值容許範圍 Resistance Tolerance	±10％
定格電力 Power Rating	B：0.25W at 40℃，0W at 85℃ A，C：0.125W at 40℃，0W at 85℃
使用溫度範圍 Operating Temp. Range	－10℃～＋85℃
RoHS規範	YES

RV20N SERIES

dzsc/19/4475/19447588.jpg

全回轉角度 Adjustment Travel	290゜±10゜
形狀概要 Size & Construction	Ф20（mm） Plastic Shaft，Plastic Bushing
全電阻值範圍 Resistance Range	B：500Ω～2MΩ A，C：1kΩ～2MΩ
電阻值容許範圍 Resistance Tolerance	±20％
定格電力 Power Rating	B：0.25W at 40℃，0W at 85℃ A，C：0.125W at 40℃，0W at 85℃
使用溫度範圍 Operating Temp. Range	－10℃～＋85℃
RoHS規範	YES

RV24 SERIES

dzsc/19/4475/19447588.jpg

全回轉角度 Adjustment Travel	300゜±5゜
形狀概要 Size & Construction	Ф24.6（mm） Metal Shaft，Metal Bushing
全電阻值範圍 Resistance Range	B：50Ω～2MΩ A，C：1kΩ～2MΩ
電阻值容許範圍 Resistance Tolerance	±10％
定格電力 Power Rating	B：0.25W at 40℃，0W at 85℃ A，C：0.125W at 40℃，0W at 85℃
使用溫度範圍 Operating Temp. Range	Y：－10℃～＋85℃ X：－55℃～＋85℃
RoHS規範	YES

RV30 SERIES

dzsc/19/4475/19447588.jpg

全回轉角度 Adjustment Travel	300゜±5゜
形狀概要 Size & Construction	Ф31（mm） Metal Shaft，Metal Bushing
全電阻值範圍 Resistance Range	B：100Ω～2MΩ A，C：1kΩ～2MΩ
電阻值容許範圍 Resistance Tolerance	±10％
定格電力 Power Rating	B：1W～0.4W at 40℃，0W at 85℃ A，C：0.8W~0.2W at 40℃，0W at 85℃
使用溫度範圍 Operating Temp. Range	Y：－10℃～＋85℃ X：－55℃～＋85℃
RoHS規範	YES

   碳素系——精密军工tocos电位器

RV6 SERIES

dzsc/19/4475/19447588.jpg

全回轉角度 Adjustment Travel	292゜～298゜
形狀概要 Size & Construction	Ф12.7（mm） Sealed type Metal Shaft，Metal Bushing
全電阻值範圍 Resistance Range	A，B：100Ω～5MΩ C，D，E，F：100Ω～5MΩ
電阻值容許範圍 Resistance Tolerance	±10％（A，C，E） ±20％（B，D，F）
定格電力 Power Rating	A,B：0.5W/70℃，0W/120℃ C，D，E，F：0.25W/70℃，0W/120℃
使用溫度範圍 Operating Temp. Range	－55℃～＋120℃
RoHS規範	YES

RV2 SERIES

dzsc/19/4475/19447588.jpg

全回轉角度 Adjustment Travel	251゜～318゜
形狀概要 Size & Construction	Ф23（mm）Sealed type Metal Shaft，Metal Bushing
全電阻值範圍 Resistance Range	A，B：100Ω～2.5MΩ C，D，E，F：100Ω～2.5MΩ
電阻值容許範圍 Resistance Tolerance	±10％（A，C，E） ±20％（B，D，F）
定格電力 Power Rating	A,B：1W/70℃，0W/120℃ C，D，E，F：0.5W/70℃，0W/120℃
使用溫度範圍 Operating Temp. Range	－55℃～＋120℃
RoHS規範	YES

RV4 SERIES

dzsc/19/4475/19447588.jpg

全回轉角度 Adjustment Travel	309゜～320゜
形狀概要 Size & Construction	Ф27.8（mm）Sealed type Metal Shaft，Metal Bushing
全電阻值範圍 Resistance Range	A，B：50Ω～5MΩ C，D，E，F：100Ω～2.5MΩ
電阻值容許範圍 Resistance Tolerance	±10％（A，C，E） ±20％（B，D，F）
定格電力 Power Rating	A，B：2W/70℃，0W/120℃ C，D，E，F：1W/70℃，0W/120℃
使用溫度範圍 Operating Temp. Range	－55℃～＋120℃
RoHS規範	YES

线转型 tocos电位器

RA16 SERIES

dzsc/19/4475/19447588.jpg

全回轉角度 Adjustment Travel	290゜±5 ゜
形狀概要 Size & Construction	16.7W×17.8H（mm） Metal Shaft，Metal Bushing
全電阻值範圍 Resistance Range	10Ω～10KΩ
電阻值容許範圍 Resistance Tolerance	±10％（Standard） ±5％（J），±2％（G），1％（F）/（Order）
定格電力 Power Rating	0.5W at 40℃ 0W at 100℃
使用溫度範圍 Operating Temp. Range	Y：－10℃～＋100℃ X：－55℃～＋100℃
RoHS規範	YES

RA20 SERIES

dzsc/19/4475/19447588.jpg

全回轉角度 Adjustment Travel	290゜±5 ゜
形狀概要 Size & Construction	Ф20（mm） Metal Shaft，Metal Bushing
全電阻值範圍 Resistance Range	B：10Ω～20kΩ A，C：100Ω～3kΩ
電阻值容許範圍 Resistance Tolerance	±10％（Standard） ±5％（J），±2％（G），1％（F）/（Order）
定格電力 Power Rating	B：1W at 40℃，0W at 100℃ A，C：0.5W at 40℃，0W at 100℃
使用溫度範圍 Operating Temp. Range	Y：－10℃～＋100℃ X：－55℃～＋100℃
RoHS規範	YES

RA25 SERIES

dzsc/19/4475/19447588.jpg

全回轉角度 Adjustment Travel	300゜±5 ゜
形狀概要 Size & Construction	Ф25（mm） Metal Shaft，Metal Bushing
全電阻值範圍 Resistance Range	B：5Ω～20kΩ A，C：100Ω～5kΩ
電阻值容許範圍 Resistance Tolerance	±10％（Standard） ±5％（J），±2％（G），1％（F）/（Order）
定格電力 Power Rating	B：1.2W at 40℃，0W at 100℃ A，C：0.6W at 40℃，0W at 100℃
使用溫度範圍 Operating Temp. Range	Y：－10℃～＋100℃ X：－55℃～＋100℃
RoHS規範	YES

LRA25

dzsc/19/4475/19447588.jpg

單獨直線性 Independent Linearity	±0.5％ Max.
全回轉角度 Adjustment Travel	300゜±5 ゜
形狀概要 Size & Construction	Ф26（mm） Metal Shaft，Metal Bushing
全電阻值範圍 Resistance Range	500Ω～20kΩ
電阻值容許範圍 Resistance Tolerance	±5％（Standard） ±2％（G），1％（F）/（Order）
定格電力 Power Rating	1.5W at 40℃，0W at 100℃
使用溫度範圍 Operating Temp. Range	－10℃～＋100℃
RoHS規範	YES

RA30 SERIES

dzsc/19/4475/19447588.jpg

全回轉角度 Adjustment Travel	300゜±5 ゜
形狀概要 Size & Construction	Ф30（mm） Metal Shaft，Metal Bushing
全電阻值範圍 Resistance Range	B：5Ω～20kΩ A，C：100Ω～5kΩ
電阻值容許範圍 Resistance Tolerance	±10％（Standard） ±5％（J），±2％（G），1％（F）/（Order）
定格電力 Power Rating	B：2.5W at 40℃，0W at 100℃ A，C：1.25W at 40℃，0W at 100℃
使用溫度範圍 Operating Temp. Range	Y：－10℃～＋100℃ X：－55℃～＋100℃
RoHS規範	YES

RA50 SERIES

dzsc/19/4475/19447588.jpg

全回轉角度 Adjustment Travel	305゜±5 ゜
形狀概要 Size & Construction	Ф50（mm） Metal Shaft，Metal Bushing
全電阻值範圍 Resistance Range	B：10Ω～50kΩ A，C：50Ω～10kΩ
電阻值容許範圍 Resistance Tolerance	±10％（Standard） ±5％（J），±2％（G），1％（F）/（Order）
定格電力 Power Rating	B：4W at 40℃，0W at 100℃ A，C：2W at 40℃，0W at 100℃
使用溫度範圍 Operating Temp. Range	Y：－10℃～＋100℃ X：－55℃～＋100℃
RoHS規範	YES

T3540 SERIES

dzsc/19/4475/19447588.jpg

回轉數 Adjustment Travel	3．5．10 Turns
形狀概要 Size & Construction	Ф22.2（㎜） Metal Shaft，Metal Bushing
全電阻值範圍 Resistance Range	20Ω～50kΩ ．50Ω～50kΩ ．100Ω～100kΩ
電阻值容許範圍 Resistance Tolerance	±5％
定格電力 Power Rating	１W at 70℃ ． 1.5W at 70℃．2W at 70℃ 0W at 125℃
單獨直線性 Independent Linearity	±0.25％（Standard）
回轉壽命 Rotational Life	300,000．500,000．1,000,000cycles
使用溫度範圍 Operating Temp. Range	－55℃～＋125℃
RoHS規範	YES

金属皮膜tocos电位器

GF16 Series

dzsc/19/4475/19447588.jpg

全回轉角度 Adjustment Travel	260゜±10゜
形狀概要 Size & Construction	16.5W×17.5H（mm） Metal Shaft，Metal Bushing
全電阻值範圍 Resistance Range	100Ω～1MΩ
電阻值容許範圍 Resistance Tolerance	±20％（Standard） ±10％（Special Order）
定格電力 Power Rating	0.5W at ＋70℃ 0W at ＋125℃
使用溫度範圍 Operating Temp. Range	－55℃～＋125℃
RoHS規範	YES

GF20 Series

dzsc/19/4475/19447588.jpg

全回轉角度 Adjustment Travel	260゜±10゜
形狀概要 Size & Construction	φ20（mm） Metal Shaft，Metal Bushing
全電阻值範圍 Resistance Range	100Ω～1MΩ
電阻值容許範圍 Resistance Tolerance	±10％
定格電力 Power Rating	1W at ＋70℃ 0W at ＋125℃
使用溫度範圍 Operating Temp. Range	－55℃～＋125℃
RoHS規範	YES

GF281 Series

dzsc/19/4475/19447588.jpg

全回轉角度 Adjustment Travel	295゜±10゜
形狀概要 Size & Construction	φ28（mm） Metal Shaft，Metal Bushing
全電阻值範圍 Resistance Range	100Ω～1MΩ
電阻值容許範圍 Resistance Tolerance	±10％
定格電力 Power Rating	2W at ＋70℃ 0W at ＋120℃
使用溫度範圍 Operating Temp. Range	－10℃～＋120℃
RoHS規範	YE
