供应GN19-12户内高压隔离开关

价 格: 1000.00
型号/规格:GN19-12/630
品牌/商标:上高

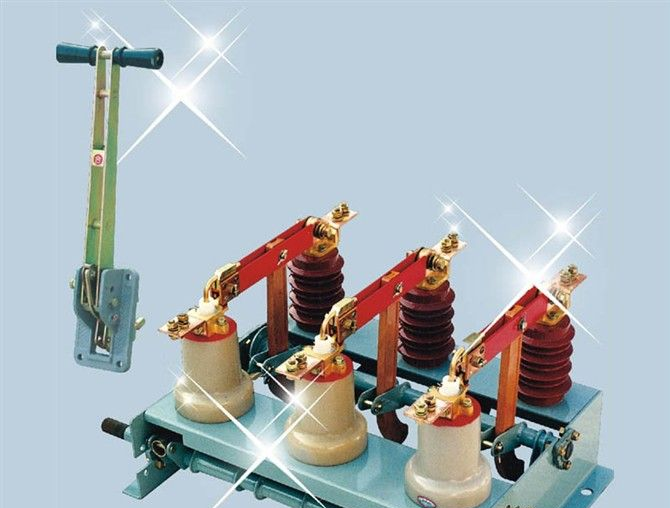

GN19-10/400A、GN19-10/630A、GN19-10/1000A、GN19-10/1250A户内高压隔离开关的每相导电部分通过两个支柱绝缘子固定在底座上。(GN19-10C/400A、GN19-10C/630A、GN19-10C/1000A、GN19-10C/1250A型则为一个为支柱绝缘子,一个为瓷套管绝缘子)三相平行安装,导电部分由触刀、静触头、触座(或导电杆)组成。每相触刀中间均连有拉杆绝缘子,拉杆绝缘子与安装在底座上的主轴相连。主轴通过手柄与连杆和CS6-1型手力机构相连在一起连动。

触刀由两片槽形铜板组成,它不仅增大了触刀散热面积,对降低温度有利,而且提高了触刀的机械强度,使开关的动稳定性提高。触刀一端通过螺栓安装在触座上(或导电杆上)。为转动接触触刀,另一端与静触刀系可分连接,而触刀触压力靠两端的弹簧来维持。

此里谢户内高压隔离开关在接触处安排有磁锁板,加磁锁板的目的是,当很大的短路电流通过时加强了两槽形触刀之间的吸引力,亦即增加了接触压力,因而提高了开关的动热稳定性。 GN19- 10/400A 、 GN19-10/630 隔离开关极即通过电流小。因此结构无需加磁锁板。微产品
GN19-10/630开关由底座装配:由底座、主轴、限位器、止档圈等组成。限位器主要用来保证导电触刀分、合时得到所要求的终点位置。微产品

 dzsc/19/4473/19447300.jpg
