供应名厂生产场效应管FNK85H21
| 价 格： | 面议 | |
| 型号/规格： | FNK85H21 | |
| 品牌/商标： | FNK | |
| 封装形式： | TO-220 | |
| 环保类别： | 无铅环保型 | |
| 安装方式： | 直插式 | |
| 包装方式： | 盒带编带包装 | |
| 功率特征： | 中功率 |
关于 MOS开关管损失
不管是NMOS还是PMOS，导通后都有导通电阻存在，这样电流就会在这个电阻上消耗能量，这部分消耗的能量叫做导通损耗。选择导通电阻小的MOS管会减小导通损耗。现在的小功率MOS管导通电阻一般在几十毫欧左右，几毫欧的也有。
MOS在导通和截止的时候，一定不是在瞬间完成的。MOS两端的电压有一个下降的过程，流过的电流有一个上升的过程，在这段时间内，MOS管的损失是电压和电流的乘积，叫做开关损失。通常开关损失比导通损失大得多，而且开关频率越快，损失也越大。
导通瞬间电压和电流的乘积很大，造成的损失也就很大。缩短开关时间，可以减小每次导通时的损失；降低开关频率，可以减小单位时间内的开关次数。这两种办法都可以减小开关损失。
dzsc/19/4472/19447262.jpg
dzsc/19/4472/19447262.jpg
- 所属城市：广东 惠州
- [联系时请说明来自维库仪器仪表网]
- 联系人： 吉先生
- 电话：0752-7777240
- 传真：0752-7777695
- 手机：13380690588
- QQ ：
性能质量均属上乘MOS管/FNK4060K供应
信息内容：乾野电子有限公司（简称FNK-TECH） 是中国研发成功并上量销售650V 超结-MOSFET（SJ-MOSFET）的设计公司，目标成为客户全球价值的功率半导体器件与服务供应商。 从事各种大功率半导体器件与功率集成器件设计、生产和销售，是中国大功率半导体器件的领航设计与销售企业 结型场效应管的管脚识别： 场效应管的栅极相当于晶体管的基极，源极和漏极分别对应于晶体管的发射极和集电极。将万用表置于R×1k档，用两表笔分别测量每两个管脚间的正、反向电阻。当某两个管脚间的正、反向电阻相等，均为数KΩ时，则这两个管脚为漏极D和源极S（可互换），余下的一个管脚即为栅极G。对于有4个管脚的结型场效应管，另外一极是屏蔽极（使用中接地）。 dzsc/19/4479/19447900.jpg dzsc/19/4479/19447900.jpg
FNK4060K中压 场效应管的作用

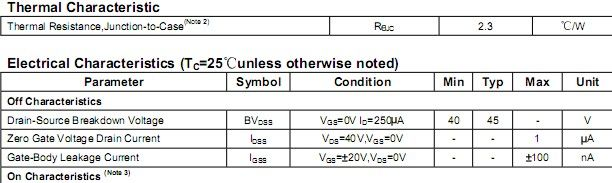

信息内容：惠州市乾野电子有限公司（简称FNK-TECH） 成立于2003 年。 从事各种大功率半导体器件与功率集成器件设计、生产和销售，是中国大功率半导体器件的领航设计与销售企业。 场效应管的作用 1、场效应管可应用于放大。由于场效应管放大器的输入阻抗很高，因此耦合电容可以容量较小，不必使用电解电容器。 2、场效应管很高的输入阻抗非常适合作阻抗变换。常用于多级放大器的输入级作阻抗变换。 3、场效应管可以用作可变电阻。 4、场效应管可以方便地用作恒流源。 5、场效应管可以用作电子开关。 dzsc/19/4479/19447908.jpg dzsc/19/4479/19447908.jpg
