供应拉线（拉绳）位移传感器\位移传感器
| 价 格： | 1.00 | |
| 型号/规格： | wps | |
| 品牌/商标： | myne |
一、 工作原理
WPS拉绳位移传感器总体介绍
WPS系列位移传感器[WPS拉线位移传感器(WPS拉绳位移传感器)]将机械位移量转换成可计量的、成线性比例的电信号。被测物体产生位移时，拉动与其相连接的钢绳 ，钢绳带动传感器传动机构和传感元件同步转动；当位移反向移动时，传感器内部的回旋装置将自动收回绳索 ，并在绳索伸收过程中保持其张力不变，从而输出一个与绳索移动量成正比例的电信号。
传感器钢绳排线方式采用自动均匀排线、保证具有较高独立线性精度和较长的传感器使用寿命。
WPS系列传感器WPS拉线位移传感器(WPS拉绳位移传感器)]的设计精密合理，采用高精密传感元件，传感器具有体积小，使用方便，密封性好，测量精度高，温 度误差小，寿命长等优点。
该传感器不仅适宜于作直线运动的机械物体位移测量，更适宜于机械物体作曲线运动的位移测量。

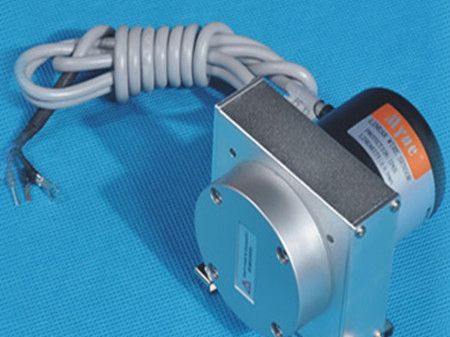

dzsc/19/4460/19446063.jpgdzsc/19/4460/19446063.jpg
拉绳位移传感器在科技领域和实验室的应用极为广泛，可以：
测量机械物体的运动距离、瞬时位置和相对位置，如测量飞机襟翼和发动机喷口的收放位置和位移增量 ；测量各种风门的开度大小等。
用于监控和指示各种被控对象的运动位置和角度的传感器，即拉绳位移传感器配以各种仪表，指示被控对象的机 械位置。
用作各种被控对象执行机构的位置反馈信号，通过计算机可以对其实施开环和闭环控制，构成对象的位 置，速度和方向的自动控制。如水闸门的远距离控制，机器人的程序控制，气动液压和电动装置的自动控制。 位移传感器在航天、航空，工业自动化，铁路运输，煤炭，汽车，环境保护，军事工业化，医药生产等 领域得到广泛应用。
1、位移有效测量范围：200、500、700、1000、1500、2000、5000、8000mm等多种尺寸
2、电源电压： 12VDC、24VDC等
3、信号输出： 电位计，电压，电流, 编码器脉冲、计算机接口等
3、线性精度： 5000mm优于±0.05%，5000mm以上优于±0.2%（误差点，非综合精度）
WPS系列拉线式（拉绳式）位移传感器具有自主知识产权，它通过精巧可靠的设计理念，结合的传感科技，配合高精度敏感元件，使得WPS拉线（拉绳）式位移传感器产品成为体积小、质量轻、结构紧凑、密封性好、测量精度高、温度误差小、安装方便、灵活的优良精密传感器。WPS拉线式（拉绳式）位移传感器具有以下特点：
1、多轴方向测量特性（可用于多维灵活的测量）；
2、灵活的安装方式（传感器的安装可以采用支架安装轻松完成）；
3、方便的被测物体连接安装（采用固定一个螺钉来完成，甚至可以挂在被测物体上）；
4、具有自动排线机构（保证排线均匀，大大提高产品的使用精度和寿命）；
5、多种信号输出（电位计，电压，电流, 编码器脉冲、计算机接口等）；
6、多种测量范围选择（50-100000mm）、7、适合直线或曲线测量（增加滑轮机构可以方便实现测量方向的改变）；
8、高频率响应（适合高震动、高冲击环境使用）
9、温度漂移小
- 所属城市：广东 深圳
- [联系时请说明来自维库仪器仪表网]
- 联系人： 杨勇
- 电话：0755-33279133/0755-36887949
- 传真：-
- 手机：18824315557
- QQ ：
供应微型拉杆电子尺 小量程直线位移传感器
信息内容：KTM微型拉杆式系列详细参数 KTM微型拉杆结构是一般通用结构；特别适合空间狭小的场合；配合可选拉球万向头或鱼眼万向接头装置，可以减少因安装的非对中性而带来的不良影响； 1、 1、 有效行程规格（mm）：10、25、50、75、100、125、150；2、 机械行程（mm）：有效行程+3mm（每端缓冲1.5mm3、 电阻（KΩ±1%）：1（10～25mm有效行程）；2（50mm有效行程）；5.0（75～150mm有效行程）；4、 独立线性精度（%）：0.1（10～25mm有效行程）；0.08（50～75mm有效行程）；0.05（100-150mm有效行程）5、 容许电压：DC36V/5KΩ～20KΩ DC24V/2KΩ～4KΩ DC12V～1KΩ6、 输出类型：0-100%给定输入工作电压（随位移变化而变化） 注：如需输入电压DC12-24V 输出 4-20mA 0-5V 0-10V 可选择外置式变送模块（需在定货时说明） 7、 工作电流：推荐使用电流≤1uA ,工作电流10mA 8、 接线：红色（电源正）蓝/棕色（电源负）黑色（信号输出） 9、 产品引线：常规1米长屏蔽线缆； 10、 解析度：无限分辨； 11、 工作速度：5m/s； 12、 使用温度...
供应拉绳/拉线位移传感器 MPS-R/V2/A
信息内容：拉绳位移传感器/编码器，是直线位移传感器在结构上的精巧集成，充分结合了角度传感器和直线位移传感器的优点，成为一款结构紧凑、测量行程长、安装空间尺寸小、具有高精度测量的优良传感器。该系列产品具有很大的选择空间，行程从100mm至120000mm不等，具有模拟电流4～20毫安，模拟电压0～5伏或0～10伏和脉冲A、B、Z相数输出，满足大行程、高精度各种信号需求，为广大客户所采用。 myne迈恩MPS系列拉绳位移传感器，结构小巧，安装空间尺寸小，灵敏度高的特点，防护等级为IP65。外壳和线轮均经过防腐处理，牵引绳为不锈钢外敷特氟龙，可以在恶劣的环境下工作。规格分为大、中、小型，输出方式有：电阻输出方式（电位器），0~5V、0~10V电压输出方式，4~20mA电流输出方式，增量方波输出方式（编码器）。 电阻输出型参数如下： MPS-L-R型为大型号电阻输出型，输入电阻值为5.0KΩ±10%，测量行程长（4500～100000mm），往复速度为600mm/s，精度达0.25～0.1%FS，重复性达±0.02%FS。 MPS-M-R型为中型号电阻输出型，输入电阻值为5.0KΩ±10%，测量行程长（1500～4000mm），往复速度为1000mm/s，精度达0.25～0.1%FS。 MPS-S-R型为小型号电阻输...
