供应MOSFET 场效应管 FNK2N7002MOS管
| 价 格： | 面议 | |
| 型号/规格： | FNK2N7002 | |
| 品牌/商标： | FNK | |
| 封装形式： | SOT-23 | |
| 环保类别： | 无铅环保型 | |
| 安装方式： | 贴片式 | |
| 包装方式： | 卷带编带包装 | |
| 功率特征： | 中功率 |
无标示管的判别
首先用测量电阻的方法找出两个有电阻值的管脚，也就是源极S和漏极D，余下
两个脚为栅极G1和第二栅极G2。把先用两表笔测的源极S与漏极D之间的电阻值记下来，对调表笔再测量一次，把其测得电阻值记下来，两次测得阻值较大的一次，黑表笔所接的电极为漏极D；红表笔所接的为源极S。用这种方法判别出来的S、D极，还可以用估测其管的放大能力的方法进行验证，即放大能力大的黑表笔所接的是D极；红表笔所接地是S极，两种方法检测结果均应一样。当确定了漏极D、源极S的位置后，按D、S的对应位置装人电路，一般G1、G2也会依次对准位置，这就确定了两个栅极G1、G2的位置，从而就确定了D、S、G1、G2管脚的顺序。
判断跨导的大小
测反向电阻值的变化判断跨导的大小.对VMOSV沟道增强型场效应管测量跨导性能时，可用红表笔接源极S、黑表笔接漏极D，这就相当于在源、漏极之间加了一个反向电压。此时栅极是开路的，管的反向电阻值是很不稳定的。将万用表的欧姆档选在R×10kΩ的高阻档，此时表内电压较高。当用手接触栅极G时，会发现管的反向电阻值有明显地变化，其变化越大，说明管的跨导值越高；如果被测管的跨导很小，用此法测时，反向阻值变化不大。
dzsc/19/4452/19445260.jpg
dzsc/19/4452/19445260.jpg
- 所属城市：广东 惠州
- [联系时请说明来自维库仪器仪表网]
- 联系人： 吉先生
- 电话：0752-7777240
- 传真：0752-7777695
- 手机：13380690588
- QQ ：
FNK2N7002 场效应管/测量方法
信息内容：测量方法 电阻法测电极 根据场效应管的PN结正、反向电阻值不一样的现象，可以判别出结型场效应管的三个 电极。具体方法：将万用表拨在R×1k档上，任选两个电极，分别测出其正、反向电阻值。当某两个电极的正、反向电阻值相等，且为几千欧姆时，则该两个电极分别是漏极D和源极S。因为对结型场效应管而言，漏极和源极可互换，剩下的电极肯定是栅极G。也可以将万用表的黑表笔（红表笔也行）任意接触一个电极，另一只表笔依次去接触其余的两个电极，测其电阻值。当出现两次测得的电阻值近似相等时，则黑表笔所接触的电极为栅极，其余两电极分别为漏极和源极。若两次测出的电阻值均很大，说明是PN结的反向，即都是反向电阻，可以判定是N沟道场效应管，且黑表笔接的是栅极；若两次测出的电阻值均很小，说明是正向PN结，即是正向电阻，判定为P沟道场效应管，黑表笔接的也是栅极。若不出现上述情况，可以调换黑、红表笔按上述方法进行测试，直到判别出栅极为止。 电阻法测好坏 测电阻法是用万用表测量场效应管的源极与漏极、栅极与源极、栅极与漏极、栅极G1与栅极G2之间的电阻值同场效应管手册标明的电阻值是否相符去判别管的好坏。具体方法：首...

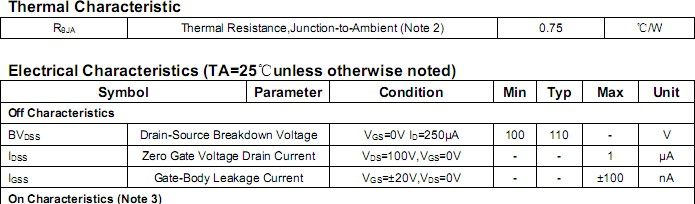

FNK01H10场效应管/MOS管主要参数
信息内容：主要参数 直流参数 饱和漏极电流IDSS它可定义为：当栅、源极之间的电压等于零，而漏、源极之间的电压大于夹断电压时，对应的漏极电流。 夹断电压UP它可定义为：当UDS一定时，使ID减小到一个微小的电流时所需的UGS。 开启电压UT它可定义为：当UDS一定时，使ID到达某一个数值时所需的UGS。 交流参数 低频跨导gm它是描述栅、源电压对漏极电流的控制作用。 极间电容场效应管三个电极之间的电容，它的值越小表示管子的性能越好。 极限参数 漏、源击穿电压当漏极电流急剧上升时，产生雪崩击穿时的UDS。 栅极击穿电压结型场效应管正常工作时，栅、源极之间的PN结处于反向偏置状态，若电流过高，则产生击穿现象。 dzsc/19/4452/19445280.jpg dzsc/19/4452/19445280.jpg
