产
品说明

V20-C

V20-C,V20-C/...+NPE

产品描述

功能和应用领域

根据DINVDE0675,Part6(Draft11.89)A1,A2的要求，浪涌保护器V20-C是属于C级的电涌保护器。它保护电气设备免受各种电压浪涌的危害。可提供从单模块到4模块的不同型号。 OBO电源防雷器V20-C/1+NPE

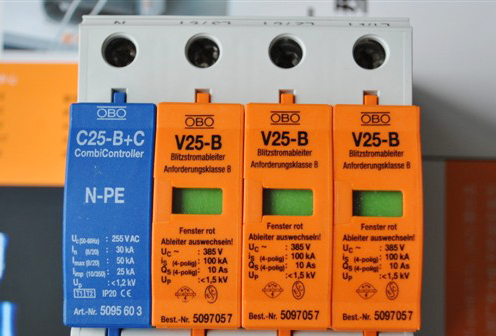

型号V20-C/3+NPE（C级）是用于TN-C-S、TN-S、TT和IT系统中特别的浪涌保护器。该保护器是根据DINVDE0100,Part534/A1的新需求进行设计的，并达到简单、安全的安装。

V20-C内含一个有高非线性特性（α＞30）的氧化锌压敏电阻。该器件具有响应时间短、保护水平低、高通流量和长寿命的优点，特别当雷击电涌通过保护器后，后续电流不会出现。

如果浪涌保护器由于过载发生损坏，内置的断路装置将及时动作，中断与电源的连接，同时故障指示显示窗的颜色由绿色变为红色。

OBO电源防雷器V20-C/1+NPE 安装

V20-C能够容易地安装于任何配电箱或者开关箱内的35mm导轨上。多模块保护器的各模块在工厂里已经由内置接地跳线连接，所以保护器只需要做一次接地（PE）连接。NPE保护模块C25-B+C/NPE和底座之间的巧妙设计，使模块不能被反向插入。这保证了保护器模块的正确安装。

技术参数

电涌保护器型号	V20-C
电涌保护器型号	75	150	280	320	385	440	550
持续操作电压UCAC （允许操作电压）UCDC	75V~ 100V-	150V~ 200V-	280V~ 350V-	320V~ 420V-	385V~ 505V-	440V~ 585V-	550V~ 745V-
雷电保护区	0→2
等级－按照DINVDE0675Part6（Draft11.89）A1,A2 －按照IEC61643-1	C Ⅱ级
测试标准	IEC61643-1,prEN61643-1, EDINVDE0675-6:1989-11andPart6/A1
标称放电电流In（8/20）	15kA	20kA					15kA
整体放电电流Imax（8/20） V25-B+C/1 V25-B+C/2 V25-B+C/3 V25-B+C/4	40kA 75kA 110kA 150kA
放电电流（单模块）Imax（8/20）	40kA
电压保护水平 Up在1kA（8/20） Up在5kA（8/20） Up在In时	≤300V ≤350V ≤400V	≤500V ≤650V ≤700V	≤900V ≤1.1kV ≤1.4kV	≤1.0kV ≤1.3kV ≤1.6kV	≤1.2kV ≤1.5kV ≤1.8kV	≤1.5kV ≤1.8kV ≤2.2kV	≤1.7kV ≤2.1kV ≤2.5kV
响应时间TA	<25ns
短路耐受能力25kA时的后备保险丝	125Agl/gG
连接线橫截面积	2.5-25mm2（多股软线，连接端加护套） 2.5-35mm2（单股、多股线）
安装位置	35mm导轨（符合EN50022）
Ip等级	IP20
温度范围υ	-40℃到+85℃

模块NPE 标称电压UC	C25-B+C/NPE 230V/50-60HZ
100V下的绝缘电阻Rins 浪涌电压测试（10/350）－根据IEC61312-1(02.95)规定的雷电参数峰值电流Iimp 电量Q 单位能量W/R 标称放电电流In（8/20）电压保护水平Up 响应时间tA UC下的后续电流IF 温度范围υ	>10GΩ 25kA 12.5As 160kJ/Ω 50kA <1.2kV <100ns 100Arms -40℃到+85℃
