MOSFET 操作模式 FNK4421 MOSFET
| 价 格： | 面议 | |
| 型号/规格： | FNK4421 | |
| 品牌/商标： | FNK | |
| 封装形式： | SO-8 | |
| 环保类别： | 无铅环保型 | |
| 安装方式： | 贴片式 | |
| 包装方式： | 卷带编带包装 | |
| 功率特征： | 小功率 |
操作模式
NMOS的漏极电流与漏极电压之间在不同VGSVth的关系
MOSFET在线性区操作的截面图
MOSFET在饱和区操作的截面图依照在MOSFET的栅极、源极，与漏极等三个端点施加的“偏压”（bias）不同，一个常见的加强型（enhancement mode）n-type MOSFET有下列三种操作区间：截止或次临限区（cut-off or sub-threshold region） 当栅极和源极间的电压VGS（G代表栅极，S代表源极）小于一个称为临界电压（threshold voltage,Vth）的值时，这个MOSFET是处在“截止”（cut-off）的状态，电流无法流过这个MOSFET，也就是这个MOSFET不导通。
但事实上当VGS>Vth、且VDS=0，一些拥有大量MOSFET的积体电路产品，如DRAM，次临限电流往往会造成额外的能量或功率消耗。
dzsc/19/4422/19442289.jpg
dzsc/19/4422/19442289.jpg
dzsc/19/4422/19442289.jpg
- 所属城市：广东 惠州
- [联系时请说明来自维库仪器仪表网]
- 联系人： 吉先生
- 电话：0752-7777240
- 传真：0752-7777695
- 手机：13380690588
- QQ ：
FNK9926 场效应管MOS管工作原理

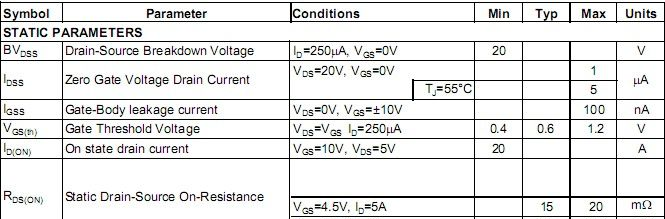

信息内容：工作原理 场效应管工作原理用一句话说，就是“漏极-源极间流经沟道的ID，用以栅极与沟道间的pn结形成的反偏的栅极电压控制ID”。更正确地说，ID流经通路的宽度，即沟道截面积，它是由pn结反偏的变化，产生耗尽层扩展变化控制的缘故。在VGS=0的非饱和区域，表示的过渡层的扩展因为不很大，根据漏极-源极间所加VDS的电流，源极区域的某些电子被漏极拉去，即从漏极向源极有电流ID流动。从门极向漏极扩展的过度层将沟道的一部分构成堵塞型，ID饱和。将这种状态称为夹断。这意味着过渡层将沟道的一部分阻挡，并不是电流被切断。 在过渡层由于没有电子、空穴的自由移动，在理想状态下几乎具有绝缘特性，通常电流也难流动。但是此时漏极-源极间的电场，实际上是两个过渡层接触漏极与门极下部附近，由于漂移电场拉去的高速电子通过过渡层。因漂移电场的强度几乎不变产生ID的饱和现象。其次，VGS向负的方向变化，让VGS=VGS(off)，此时过渡层大致成为覆盖全区域的状态。而且VDS的电场大部分加到过渡层上，将电子拉向漂移方向的电场，只有靠近源极的很短部分，这更使电流不能流通。 dzsc/19/4435/19443535.jpg dzsc/19/4435/19443535.jpg ...
FNK9928 贴片式MOS管 /绝缘栅场效应管

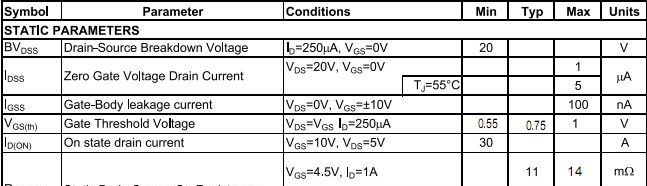

信息内容：绝缘栅场效应管 1、绝缘栅场效应管（MOS管）的分类：绝缘栅场效应管也有两种结构形式，它们是N沟道型和P沟道型。无论是什么沟道，它们又分为增强型和耗尽型两种。 2、它是由金属、氧化物和半导体所组成，所以又称为金属—氧化物—半导体场效应管，简称MOS场效应管。 3、绝缘栅型场效应管的工作原理(以N沟道增强型MOS场效应管为例)它是利用UGS来控制“感应电荷”的多少，以改变由这些“感应电荷”形成的导电沟道的状况，然后达到控制漏极电流的目的。在制造管子时，通过工艺使绝缘层中出现大量正离子，故在交界面的另一侧能感应出较多的负电荷，这些负电荷把高渗杂质的N区接通，形成了导电沟道，即使在VGS=0时也有较大的漏极电流ID。当栅极电压改变时，沟道内被感应的电荷量也改变，导电沟道的宽窄也随之而变，因而漏极电流ID随着栅极电压的变化而变化。 场效应管的工作方式有两种：当栅压为零时有较大漏极电流的称为耗尽型；当栅压为零，漏极电流也为零，必须再加一定的栅压之后才有漏极电流的称为增强型。 dzsc/19/4435/19443543.jpg dzsc/19/4435/19443543.jpg dzsc/19/4435/19443543.jpg
