产品名称：

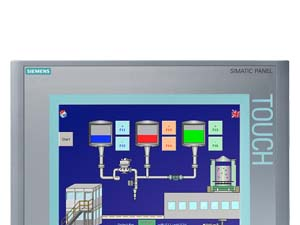

西门子TP177B  PN/DP触摸屏



产品型号：

6AV6642-0BA01-1AX0



产品价格：

电议



产品图片：

dzsc/19/4421/19442158.jpg

按钮面板

• SIMATIC PP7,
• SIMATIC PP17-I
• SIMATIC PP17-II

小型面板

• TD 100C 文本显示器
• TD 200 文本显示器
• TD 200C 文本显示器
• TD 400C 文本显示器
• SIMATIC OP 73micro
• SIMATIC TP 177micro

移动式面板

• 170 系列
  • SIMATIC 移动面板 177
• 270 系列
  • SIMATIC 移动面板 277
  • SIMATIC 移动式面板 277 (F) IWLAN

基本操作面板

• KTP400 基本型，单色
• KTP600 基本型，单色
• KTP600 基本型，彩色
• KTP1000 基本型，彩色
• TP1500 基本型，彩色

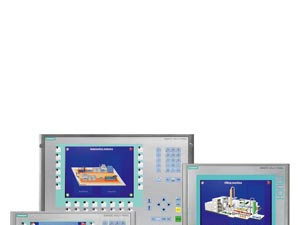

面板

• 70 系列
  • SIMATIC OP 73
  • SIMATIC OP 77A
  • SIMATIC OP 77B
• 170 系列
  • SIMATIC TP 177A
  • SIMATIC TP 177B
  • SIMATIC OP 177B
• 270 系列
  • SIMATIC TP 277
  • SIMATIC OP 277

多功能面板

• 170 系列
  • SIMATIC MP 177
• 270 系列
  • SIMATIC MP 277
• 370 系列
  • SIMATIC MP 377

SIMATIC 瘦客户机

• 10" 触摸式设备
• 15" 触摸式设备

170 系列面板具有一个用于真实显示过程的单色图形显示屏（也可为彩色）,可用作带有触摸屏的触摸式面板 (TP)，或用作带有薄膜键盘的操作员面板(OP)。

SIMATIC TP 177A 6"

• 触控式面板，用于小型机器与设备的操作控制与监控
• 触摸式面板系列中具有图形功能的低成本入门级设备，具有完成简单任务所需的所有基本功能
• 点阵图形5.7" STN蓝模显示，带模拟触摸屏
• 用于与西门子 SIMATIC S7 例如 MPI, PROFIBUS DP）通讯的所有接口都在板上
• SIMATIC TP 177A 是 TP 170A 触摸式面板的创新后续产品

SIMATIC TP 177B 4" 与 6"

• 可以直接操作监控机器和设备的操作面板
• 点阵图形显示，带模拟触摸屏
  • 4.3" TFT 宽屏彩色显示器或
  • 5.7" STN 蓝模/彩色显示
• 用于与西门子 SIMATIC S7 例如 MPI, PROFIBUS DP）通讯的所有接口都在板上
• PROFINET 接口内置于彩色显示器
• 驱动也可用于非西门子控制器
• 即使面板在无电池的情况下被切断电源，也不会丢失消息缓冲器中的数据
• 4" 型具有 4 个附加功能键，可提高操作员控制的效率。
• SIMATIC TP 177B 6" 是 TP 170B 触摸式面板的创新后续产品

SIMATIC OP 177B 6"

• 触控/键控型面板具有丰富的操作控制功能和机床与设备的监控功能
• 点阵图形 5.7" STN蓝模/彩色显示器，带模拟触摸屏和附加的 32 个功能键
• 用于与西门子 SIMATIC S7 例如 MPI, PROFIBUS DP）通讯的所有接口都在板上
• PROFINET 接口已经内置于彩色显示器
• 驱动也可用于非西门子控制器
• 即使面板在无电池的情况下被切断电源，也不会丢失消息缓冲器中的数据
• 安装与 OP17 兼容

dzsc/19/4421/19442158.jpg

产品描述 SIMATIC TOUCHPANEL TP177B PN/DP STN 265 COLOR-DISPLAY MPI-/PROFIBUS-DP - PROTOCOL RS485-/RS422-/USB - INTERFACE ETHERNET10/100 INTERFACE PRINTER - INTERFACE SLOT FOR MM-CARD CONFIGURABLE WITH WINCC FLEXIBLE 2005 产品生命周期 dzsc/19/4421/19442158.gif dzsc/19/4421/19442158.gif dzsc/19/4421/19442158.gif dzsc/19/4421/19442158.gif 准许供货 产品停产阶段 产品取消 产品停止供货 2005-08-01 2008-07-11 2008-07-11 2018-07-11

显示
显示屏规格	STN
屏幕对角线	5.7 in
尺寸	5.7 英寸 (120 mm x 90 mm)
显示屏类型	STN, 256 色
颜色类型	颜色
分辨率（像素）
水平图像分辨率	320
垂直图像分辨率	240
分辨率（宽 x 高，单位：像素）	320 x 240
背光灯
MTBF 背景照明（温度为 25 °C 时）	约 50000 h
操作元件
操作元件	触摸屏
可操作性	触摸屏
鼠标/键盘/条形码读取器的接口	USB / USB / -
键盘字体
系统按键	是
数字输入和字母输入	是/是
十六进制键盘	是
多按键操作	否
触摸屏
触摸屏	模拟，阻性
触摸屏	是
处理器
处理器	RISC 32 位，200 MHz
处理器类型	RISC 32 位
存储器
类型	闪存/RAM
用于用户数据的可用存储器	2048 kb 可用存储器，用于用户数据
时间
时钟
类型	硬件时钟，可同步，未缓冲
硬件时钟（实时时钟）	是
软件时钟	否
缓存	否
可同步	是
接口
接口	RS232 可选，1 x RS422，1 x RS485，1 x 以太网 (RJ45)（ 12 MBit/s）
RS 485 接口数量	1
传输速率，值	12 Mbit/s
USB 接口	1 x USB
CF 卡插槽	否
多媒体卡插槽	1 x 多媒体卡插槽
特殊接口	否
工业以太网
工业以太网接口	1 x Ethernet (RJ45)
工业以太网状态 LED	1
防护等级和防护类别
正面	IP65，NEMA 4，NEMA 4x，NEMA 12 （在已安装状态中）
IP（正面）	IP65
NEMA	NEMA 4, NEMA 4x, NEMA 12
背面	IP20
防护等级 (EN 60529)	IP20
标准、许可、证书
认证	CE, GL, ABS, BV, DNV, LRS, PRS, FM Class I Div. 2, UL, CSA, cULus,EX-Zone 2/22, Gost-R, C-TICK, NEMA 4, NEMA 4x, NEMA 12
cULus	是
FM Class I Div. 2	是
GL	是
ABS	是
BV	是
DNV	是
LRS	是
PRS	是
Gost-R	是
在防爆区域使用
防爆区 2	是
防爆区 22	是
环境要求
安装位置	垂直的
无外部通风时的允许倾斜角度	+/- 35 °
存放/运输温度
运输，存放	-20 °C 至 +60 °C
相对湿度
相对空气湿度	90 %
操作系统
操作系统	Windows CE
组态
消息显示	是
带有报文系统（包括缓冲器和应答器）	是
过程值显示（输出）	是
可规定过程值（输入）	是
方案管理	是
组态软件
组态工具	2005 以上版本的 WinCC flexible Compact（单独涉及）
2. 组态包	WinCC flexible Compact
版本	版本 2005
组态工具	WinCC flexible
类型	Compact
语言
在线语言
联机/运行时间语言数量	16
语言
每个项目的语言	32
WinCC 下的功能性 (TIA Portal)
库	是
任务计划器	是
帮助系统	是
每个信息文本的字符数	70
带有报文系统（包括缓冲器和应答器）
消息类别数量	32
消息数量	2000
位消息	是
模拟消息	是
位消息数量	2000
模拟消息数量	2000
系统消息 HMI	是
PLC 系统消息	是
消息长度（单位：字符）	80
行	1
每条消息的过程值数量	8
确认组	99
消息指示器	是
声音反馈	否
个/一个值	是
配方
配方数量	100
每个配方的数据集	200
每个数据集的条目	200
配方存储器	32 kb 集成闪存，可扩展
变量
每台设备的变量数	1000
每幅图像的变量数	50
变量数量	1000
初始值	1000
临界值	是
多路复用	是
结构	否
日期和时间类型	1000
画面
可组态的图片数量	500
窗口/默认	是
可组态的启动图像	是
通过 PLC 选择图像	是
PLC 中的图像编号	是
图片对象
文本对象	2500 个文本元素
每幅图像的域	50
日期/时间域	30
图像内容目录	否
跳回	是
图形对象	位图，图标，图标（满屏），矢量图
图标	500
图标（满屏）	50
复杂图片对象
状态/控制	在 SIMATIC S7 中
动态对象	曲线图，条形图，幻灯片，模拟显示，隐藏式按键
每个项目的对象数量	500
每幅图像的数量	5
方法	走向
临界值线	是
每幅图像的条数	5
临界值线	是
字母数字域	1000
每幅图像的字母数字域	100
数字域	1000
每幅图像的数字域	100
密码域	1000
每幅图像滚动条数量	0
每幅图像的模拟显示数量	0
每个项目的可见开关数量	1000
每幅图像的可见开关数量	100
每幅图像的不可见开关	100
每个项目的状态开关数量	1000
每幅图像的状态开关按钮	100
每个项目的选择开关数量	1000
每幅图像的选择开关	100
每个项目的十进制开关数量	0
每幅图像的十进制开关	0
每个项目的指示灯数量	1000
每幅图像的指示灯	100
动态对象的属性
颜色改变	是
移动 X/Y	是
隐藏	是
旋转角度	否
列表
每个项目的文字列表数量	300
每幅图像的文字列表数量	10
每个文本列表的条目数量	30
每个项目的图形列表数量	100
每幅图像的图形列表数量	10
每个图形列表的条目数	30
安全性
用户组数量	50
用户权限数量	32
密码导出/导入	是
数据传输支持
PC 卡	否
CF 卡	否
通过打印机记录
记录/打印	消息，报告（层协议），彩色打印，硬拷贝
