价 格: | 面议 | |
型号/规格: | FNK2304 | |
品牌/商标: | FNK | |
封装形式: | SOT-23 | |
环保类别: | 无铅环保型 | |
安装方式: | 贴片式 | |
包装方式: | 卷带编带包装 | |
功率特征: | 小功率 |
乾野电子有限公司是中国研发成功并上量销售650V 超结-MOSFET(SJ-MOSFET)的设计公司,目标成为客户全球价值的功率半导体器件与服务供应商。
产品注重发展大功率器件、功率模块和集成器件、压电陀螺仪;性能与可靠性超越同行;应用偏向高端;注重品牌和信誉。
公司在中国大陆(上海、惠州等)、香港分别建立了设计与运营中心、销售公司
dzsc/19/4413/19441353.jpg
dzsc/19/4413/19441353.jpg
MosFET晶体管和浮栅晶体管广泛应用于当前主流芯片之中。
尽管制造工艺进步让MosFET晶体管可以缩小尺寸,但是其功率密度却一直无法降低。这导致了该器件的功耗非常高。“举个例子,如果CPU上面不带电风扇的话,可能你一开电脑,芯片就会‘唰’一下烧起来,”复旦大学微电子学院副院长张卫介绍说,“MosFET晶体管集成电路如果进一步做小到十几纳米左右,那么它的功耗将巨大得不可接受”。
惠州市乾野电子有限公司(简称FNK-TECH) 成立于2003 年。 从事各种大功率半导体器件与功率集成器件设计、生产和销售,是中国大功率半导体器件的领航设计与销售企业。 公司是中国研发成功并上量销售650V 超结-MOSFET(SJ-MOSFET)的设计公司,目标成为客户全球价值的功率半导体器件与服务供应商。 dzsc/19/4420/19442094.jpg dzsc/19/4420/19442094.jpg 型号/规格:FNK2304 品牌/商标:FNK 封箱形式:SOT-23 环保类别:无铅环保型 安装方式:贴片式 包装方式:卷带编带包装 功率特征:小功率

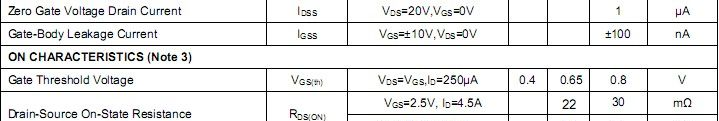

场效应管是另一种半导体器件,工作原理与三极管有很大区别。场效应管是电压控制电流的器件,工作时不从前级电路取电流,因此,场效应管电路的输入电阻高。另外,场效应管的制作工艺简单,功率损耗小,在集成电路中有广泛应用。场效应管容易受静电击穿而损坏,使用时要注意保护。 场效应管有两种:一种称为结型场效应管;另一种是绝缘栅型场效应管,又称MOS管。下面分别简要介绍它们的结构和工作原理 dzsc/19/4420/19442099.jpg dzsc/19/4420/19442099.jpg 场效应管控制工作电流的原理与普通晶体管完全不一样,要比普通晶体管简单得多,场效应管只是单纯地利用外加的输入信号以改变半导体的电阻,实际上是改变工作电流流通的通道大小,而晶体管是利用加在发射结上的信号电压以改变流经发射结的结电流,还包括少数载流子渡越基区后进入集电区等极为复杂的作用过程。场效应管的独特而简单的作用原理导致许多优良的性能,它向使用者散发出诱人的光辉。
