产品名称：

西门子OP277触摸屏

产品型号：

6AV6643-0BA01-1AX0

产品价格：

7800元/台

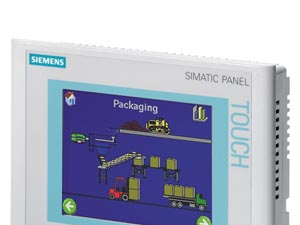

产品图片：

dzsc/19/4392/19439214.jpg

产品概述：

• 可以直接操作监控机器和设备的操作面板
• 即使面板在无电池的情况下被切断电源，也不会丢失消息缓冲器中的数据
• 点阵图形式 TFT 显示器 256 色
• 36 个可系统功能键，其中有 24 个是自由组态和自由定义说明的功能键 (18 个带有 LEDs)
• 用于与西门子 SIMATIC S7 例如 MPI, PROFIBUS DP）通讯的所有接口都在板上
• 板内太网
• 脚本和档案的应用
• 驱动可用于非Siemens PLC
• 安装-与OP270 6"兼容

产品特点：

• 通过以下方式降低维修和调试成本：
  • 通过一个过程接口或一个多媒体卡进行备份/恢复
  • 通过所有设备接口远程自动传输识别的配置
  • 免维护型设计（无电池）和背光使用寿命长
• 免维护的信息缓冲器
• 脚本和档案的应用
• 全球范围内使用：
  • 可配置 32 种离线语言（包括亚洲和西里尔字母的字符集）
  • 16 种在线语言可以直接在设备上选择
• 图片库，带有现成的图形对象
• 标准接口用于增强灵活性：
  • 外设多媒体卡，用于配方数据集、档案和备份配置/系统信息
• 集成式 USB 接口，用于连接，如，标准打印机
• 安装-与OP270 6"兼容
• 工程简单，由综合文档支持，在 SIMATIC HMI 手册集 DVD 上
• 全集成自动化(TIA) 的集成组件：
  提高了产量，使得工程开发费用最小化，降低了使用寿命内的成本

产品应用：

由于其实用的功能和强大的用户存储器，OP 277 6" 操作员面板可用于任何现场需要操作员控制和监控机器和设备的地方-无论是在生产自动化、过程自动化还是在建筑设施自动化中。 OP 277 6" 提供有一个 256-色 TFT显示器。 该设备配有一个集成式 PROFINET I/O 接口，以便进一步增强灵活性。 另外一个特点就是标配的非易失报文缓冲区，它无需备用电池即可将报文长久存储。



产品设计：

• 256" TFT 彩色显示器
• CCFL1）耐用型背光
• 薄膜键盘，带 36 个系统键，24 个可自由配置的功能键（其中 18 个带有 LED）
• 坚固的塑料外壳，保护等级为 IP65（前部）/ IP20（后部）：
• 借助 RISC 处理器和 4 MB 用户存储器，加上附加集成式配方存储器，性能较高
• 即使面板在无电池的情况下被切断电源，报文缓冲区中的数据也会得以保留
• MPI 和 PROFIBUS DP 接口（高达 12 Mbaud的速率）以及机载 USB 1.1（ 100 mA）
• 以太网（支持PROFINET I/O）
• 集成式 USB 接口
• 可使用 SIMATIC WinCC flexible 2005 标准 SP1进行配置
• 功能完备，可用于高要求的任务
• 综合 Reichert 图形库
• 32 种语言（如西里尔、繁体汉字、简体汉字 ）并可在多达 16 种语言间在线切换
• 多媒体卡插槽可用于标准多媒体卡（用于备份档案和配方数据集，配置以及系统数据）
• 通过所有设备接口远程自动传输识别的配置
• 可以使用SINUMERIK, Sm@rtAccess 和 Sm@rtService的选件
• 由于免维护型设计和背光显示器使用寿命较长，维修十分方便

1） Cold Cathode Fluorescence Lamps（冷阴极荧光灯）



产品功能：

• 性窗口和模板概念，用于生成屏幕模板
• 输入/输出域
  用于可视化和编辑过程参数
• 功能键
  用于直接初始化功能和动作。 在功能键上最多可以同时配置 16 种功能。 功能键可以直接用做 PROFIBUS DP 的输入外设。
• 指示灯
  用于显示机器和设备状态
• 固定文本
  可以以任何字符尺寸用作功能键， 过程图和过程值的标签
• 帮助文本
  用于过程图表，消息和变量
• 矢量图形，图形
  可用作图符而不是文本，以“标记”按钮。 图形也同样可以用做背景显示(墙纸)。
  在组态工具中， 可以使用一个带有各种图形和对象的图库。 所有的带有 OLE 接口的编辑器都可以用作图形编辑器（比如 Paint Shop， Designer 或者 CorelDraw）。
• 曲线功能和直方图
  可用来显示动态值（图像格式）
• 对象的动态定位以及对象的动态隐藏/显示
• 算数函数、限值监控
  用于对输入和输出进行可靠的过程控制
• 在线语言选择（16 中可选语言），包括亚洲和西里尔语言
  这同样适用于针对语言的图形
• 定时器
  用于循环功能处理
• 密码保护（安全性）
  用户管理-通过用户 ID和密码加上特定用户组可用的特权进行认证，这是 SIMATIC 不可或缺的一部分
• 发信系统；
  可自由定义的报文类别（确认状态和显示可以配置），状态管理，故障和系统警告 即使设备关掉后报文历史仍被保留。
  除了比特报文还有模拟警告（限值报文）
• VB 脚本，通过运用一些新功能，其中包括与变量（比较运算、循环等）链接，从而具备良好的灵活性
• 报文和进程值归档（在多媒体卡上，通过以太网在网络驱动器上）：
  • 各种归档类型： 短期和连续归档
  • 按照标准的 Windows 格式 （CSV） 对归档数据进行分类
  • 通过趋势曲线对过程值文档进行在线评估
  • 可利用标准工具（MS Excel 和 MS Access）进行外部处理
• 配方管理功能
  • 具有附加的数据存储功能(在外部存储介质上)
  • 在面板上进行在线 / 离线处理
  • 以标准的 Windows 格式保存配方数据 (CSV)
  • 利用标准的 Excel 与 Access 工具对过程值文档进行外部处理
• 多媒体卡（MMC）插槽
  用于外设标准数据载体，可以用于备份、恢复或传送配方数据记录
• 可以通过如下方法简单地进行维护和组态
  • 用 ProSave 在 PC上 备份和还原组态，操作系统，数据记录和软硬件数据
  • 通过所有设备接口/上传配置的选件（带自动传输检测）
  • 单独对比设定与校准
  • 在组态计算机上进行直接模拟量组态

组态

使用创新型的工程工具 SIMATIC WinCC flexible 2005 SP1（标准版或以上）对设备进行配置。 SIMATIC WinCC flexible 是已经现场证明了的 ProTool 系列在逻辑上更进一步的发展。 使用ProTool 生成的项目可以轻而易举地迁移到 WinCC。 OP 270 6" 项目可以转移。 如果直接从 SIMATIC Manager 上启动 WinCC flexible，那么可以在配置面板时点击一下鼠标就可以存取 STEP 7 中的数据。 因此避免了重复的数据输入和数据管理。

附加选件

• SINUMERIK
  可选择带有“SINUMERIK HMI 复制授权 WinCC flexible CE” 对于配置，一个“SINUMERIK HMI 工程包 WinCC flexible”也是必需的。
  关于其它信息，可参见产品目录 NC 60。
• Sm@rt Service
  基于 TCP/IP 网络对 SIMATIC HMI 系统进行远程操作员控制和监控
• Sm@rt Access
  基于 TCP/IP 网络的 HMI 系统间的通讯 远程访问配方数据集、密码和针对 HMI 系统的信息，以及其它更多。

产品参数：

dzsc/19/4392/19439214.jpg

产品描述 SIMATIC OP 277 6"操作员面板，5.7" TFT显示屏，4 MB组态内存，可组态，使用 产品生命周期 dzsc/19/4392/19439214.gif dzsc/19/4392/19439214.gif dzsc/19/4392/19439214.gif dzsc/19/4392/19439214.gif 准许供货 产品停产阶段 产品取消 产品停止供货 2006-06-26 2012-10-01

一般信息
用户自定义配置	是
显示
显示屏规格	TFT
屏幕对角线	5.7 in
尺寸	5.7 英寸
显示屏类型	TFT, 256 Farben
颜色类型	颜色
分辨率（像素）
水平图像分辨率	320
垂直图像分辨率	240
分辨率（宽 x 高，单位：像素）	320 x 240
背光灯
MTBF 背景照明（温度为 25 °C 时）	约 60000 h
操作元件
操作元件	薄膜型键盘
可操作性	按键
功能按键，可编程	24 个功能键，18 个带有 LED
鼠标/键盘/条形码读取器的接口	USB/USB/USB
键盘字体
带有 LED 的按键	是
可自由标记的薄膜按键	是
带 LED 的功能按键数量	18
多按键操作	是
多按键操作数量	2
数字输入和字母输入	是/是（只可显示英文字体，只在屏幕上）
电源电压
电源电压	DC 24 V
处理器
处理器	RISC 32 位
处理器类型	RISC 32 位
存储器
类型	闪存/RAM
用于用户数据的可用存储器	4 MB 可用存储器，用于用户数据
主存储器
主存储器的存储容量，值	64 Mbyte
时间
时钟
类型	软件时钟，可同步，未缓冲
接口
接口	1 x RS422, 1 x RS485, 1 x Ethernet (RJ45)
RS 485 接口数量	1
USB 接口	1 x USB
多媒体卡插槽	1 x 多媒体卡插槽
工业以太网
工业以太网接口	1 x Ethernet (RJ45)
防护等级和防护类别
正面	IP65
防护等级 (EN 60529)	IP20
IP（正面）	IP65
背面	IP20
标准、许可、证书
认证	CE, UL
适用于安全功能	否
环境要求
安装位置	垂直的
运行温度
操作	0 °C 至 +50 °C
存放/运输温度
运输，存放	-20 °C 至 +60 °C
相对湿度
相对空气湿度	80 %
操作系统
操作系统	Windows CE
组态
消息显示	是
带有报文系统（包括缓冲器和应答器）	是
过程值显示（输出）	是
可规定过程值（输入）	是
方案管理	是
组态软件
STEP 7 Basic (TIA Portal)	否
STEP 7 Professional (TIA Portal)	否
WinCC flexible Compact	否
WinCC flexible Standard	是
WinCC flexible Advanced	是
WinCC Basic (TIA Portal)	否
WinCC Comfort (TIA Portal)	是
WinCC Advanced (TIA Portal)	是
WinCC Professional (TIA Portal)	是
组态工具	2005 SP 1 以上版本的 WinCC flexible Standard（单独涉及）
2. 组态包	WinCC flexible Standard
版本	版本 2005 SP 1
组态工具	WinCC flexible
类型	Standard
语言
在线语言
联机/运行时间语言数量	16
语言
每个项目的语言	32
WinCC 下的功能性 (TIA Portal)
库	是
任务计划器	是
帮助系统	是
每个信息文本的字符数	80
带有报文系统（包括缓冲器和应答器）
消息类别数量	32
消息数量	4000
位消息	是
模拟消息	是
位消息数量	4000
模拟消息数量	4000
系统消息 HMI	是
PLC 系统消息	是
更多系统消息（SIMATIC S7、Sinumerik、Simotion...）	是
消息长度（单位：字符）	80
行	1
每条消息的过程值数量	8
确认组	是
消息指示器	是
个/一个值	是
配方
配方数量	300
每个配方的数据集	500
每个数据集的条目	1000
配方存储器	64 kb 集成闪存，可扩展
变量
每台设备的变量数	2048
每幅图像的变量数	200
变量数量	1000
初始值	2048
临界值	是
多路复用	是
结构	是
日期和时间类型	2048
