供应AVX 贴片钽电容 7343 476K 47UF 25V D型
| 价 格： | 面议 | |
| 型号/规格： | 7343 476K 47UF 25V D型 | |
| 品牌/商标： | AVX | |
| 环保类别： | 无铅环保型 | |
| 安装方式： | 贴片式 | |
| 包装方式： | 卷带编带包装 | |
| 产品主要用途： | 普通/民用电子信息产品 | |
| 引出线类型： | 无引出线 | |
| 特征： | 片状型 | |
| 标称容量范围： | 47UF | |
| 额定电压范围： | 25V | |
| 温度系数范围： | 55℃ |
-
三 Z5U电容器
Z5U电容器称为”通用”陶瓷单片电容器。这里首先需要考虑的是使用温度范围，对于Z5U电容器主要的是它的小尺寸和低成本。对于上述三种陶瓷单片电容起来说在相同的体积下Z5U电容器有的电容量。但它的电容量受环境和工作条件影响较大，它的老化率可达每10年下降5%。
-
尽管它的容量不稳定，由于它具有小体积、等效串联电感（ESL）和等效串联电阻（ESR）低、良好的频率响应，使其具有广泛的应用范围。尤其是在退耦电路的应用中。下表给出了Z5U电容器的取值范围。
-
封 装 DC=25V DC=50V
0805 0.01μF---0.12μF 0.01μF---0.1μF
1206 0.01μF---0.33μF 0.01μF---0.27μF
1210 0.01μF---0.68μF 0.01μF---0.47μF
2225 0.01μF---1μF 0.01μF---1μF
Z5U电容器的其他技术指标如下:
工作温度范围 10℃ --- 85℃
温度特性 22% ---- -56%
-
介质损耗 4%
- 公司名称：深圳市富斯特威电子有限公司
- 联系人：叶先生
- 电话：0755-36520866/23905337/36613991
- 传真：0755-23607196
- 手机：15986651548
- QQ：
- MSN：dzsc/19/4377/19437745.gif
- E-Mail：1191167366@qq.com
- 公司地址：广东深圳公司地址：深圳市福田区新亚洲二期国利大厦2423号/门市地址：深圳市福田区振中路高科德电子市场13198
- 邮政编码：518000
- 所属城市：广东 深圳
- [联系时请说明来自维库仪器仪表网]
- 联系人： 叶先生
- 电话：0755-36520866/23905337/36613991
- 传真：0755-23607196
- 手机：15986651548
- QQ ：
供应AVX 贴片钽电容 3528 106K 10UF 35V B型
信息内容：贴片钽电容的正负极区分和测量钽电容上面有标志的黑块为负极。在PCB上电容位置上有两个半圆，涂颜色的半圆对应的引脚为负极。也有用引脚长短来区别正负极长脚为正，短脚为负。 当我们不知道贴片钽电容的正负极时，可以用万用表来测量。电容两极之间的介质并不是的绝缘体，它的电阻也不是无限大，而是一个有限的数值，一般在1000兆欧以上，电容两极之间的电阻叫做绝缘电阻或漏电电阻，只有电解电容的正极接电源正（电阻挡时的黑表笔），负端接电源负（电阻挡时的红表笔）时，电解电容的漏电流才小（漏电阻大）。 1、电容的符号 电容的符号同样分为国内标表示法和国际电子符号表示法，但电容符号在国内和国际表示都差不多，的区别就是在有极性电容上，国内的是一个空筐下面一根横线，而国际的就是普通电容加一个“＋”符号代表正极。 2、电容的单位 电容的基本单位是：F （法），此外还有μF（微法）、pF（皮法），另外还有一个用的比较少的单位，DSC00187那就是：nF（），由于电容 F 的容量非常大，所以我们看到的一般都是μF、nF、pF的单位，而不是F的单位。 他们之间的具体换算如下： 1F＝1000000μF 1μF=1000nF=1000000pF 在实际应用中，由于上述数值...

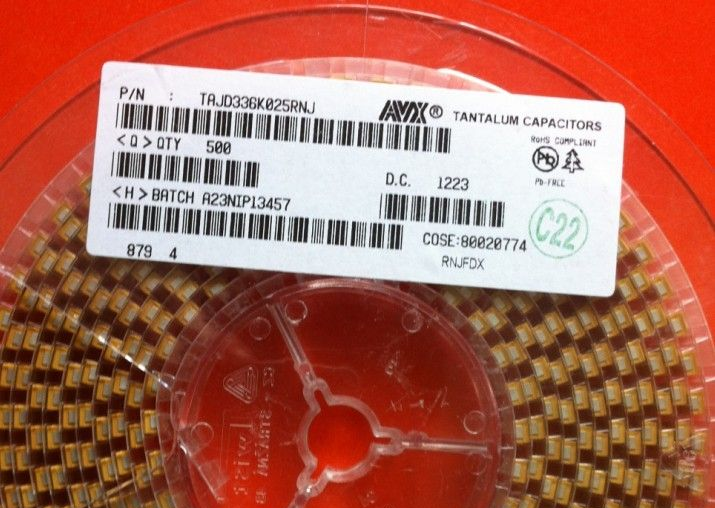

供应AVX 贴片钽电容 7343 336K 33UF 25V D型
信息内容：贴片电容-贴片电容 贴片电容(单片陶瓷电容器)是目前用量比较大的常用元件，就AVX公司生产的贴片电容来讲有NPO、X7R、Z5U、Y5V等不同的规格，不同的规格有不同的用途。下面我们仅就常用的NPO、X7R、Z5U和Y5V来介绍一下它们的性能和应用以及采购中应注意的订货事项以引起大家的注意。不同的公司对于上述不同性能的电容器可能有不同的命名方法，这里我们引用的是AVX公司的命名方法，其他公司的产品请参照该公司的产品手册。 NPO、X7R、Z5U和Y5V的主要区别是它们的填充介质不同。在相同的体积下由于填充介质不同所组成的电容器的容量就不同，随之带来的电容器的介质损耗、容量稳定性等也就不同。所以在使用电容器时应根据电容器在电路中作用不同来选用不同的电容器。 贴片电容-相关条目 一 NPO电容器 NPO是一种最常用的具有温度补偿特性的单片陶瓷电容器。它的填充介质是由铷、钐和一些其它稀有氧化物组成的。 NPO电容器是电容量和介质损耗最稳定的电容器之一。在温度从-55℃到 125℃时容量变化为0±30ppm/℃，电容量随频率的变化小于±0.3ΔC。NPO电容的漂移或滞后小于±0.05%，相对大于±2%的薄膜电容来说是可以忽略不计的。其典型的容量相对使用寿命的变化小于...
