供应MPM436W型 投入式液位变送器 麦克传感器 河南郑州
| 价 格： | 100.00 | |
| 型号/规格： | MPM436W | |
| 品牌/商标： | 陕西麦克 |
小液位测量 输出4-20mADC MPM436W MPM436W
产品概述
该产品由高性能压力传感器作为测量元件，通过压力传感器，把与液位深度成正比的液体静压力准确测量出来，并经过专用信号调理电路转换成标准(电流或电压)信号输出，建立起输出信号与液体深度的线性对应关系，实现对液体深度的测量。产品精度高、体积小、使用方便，直接投入液体中，即可测量出变送器末端到液面的液位高度。适用于石油、化工、电厂、城市供水、水文勘探领域的水位或液位测量与控制。
dzsc/19/4366/19436665.gif
产品特点
•投入液体中的部分为全密封不锈钢结构，传感器与放大电路均在不锈钢全密封壳体内，防护等级为IP68；
性能参数
①式中U为供电电压，Rwire为导线电阻。
（单位：mm）
产品结构外形：
dzsc/19/4366/19436665.jpg
接线盒结构外形：
dzsc/19/4366/19436665.jpg
电气连接
接线盒端子定义
dzsc/19/4366/19436665.jpg
应用示例
dzsc/19/4366/19436665.jpg
现场安装示意图
dzsc/19/4366/19436665.jpg

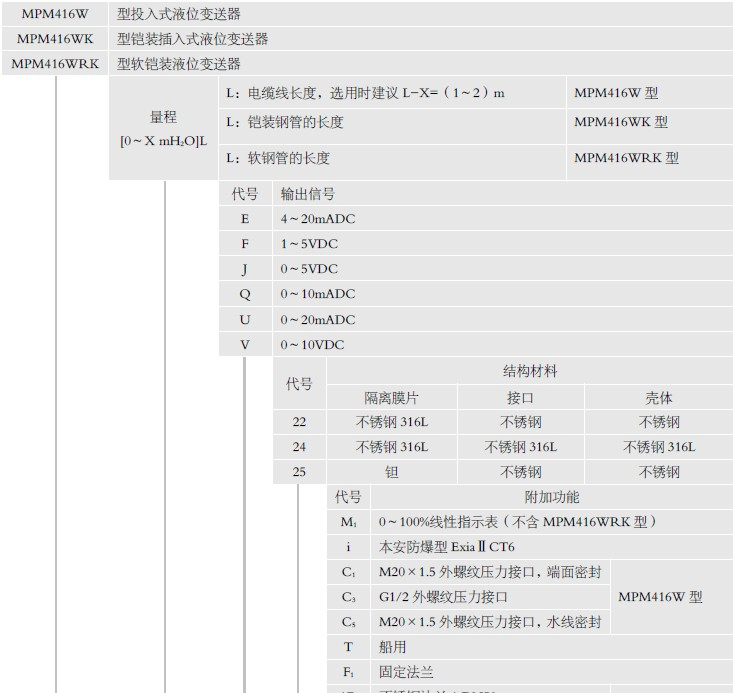

选型指南
选型提示
•可选的接线盒为铸铝结构件，安装于方便接线的地方，防护等级为IP65；
•顶部不锈钢帽可拆卸，既可防止膜片的意外损伤，又便于定期清洗；
•MPM436W型量程可低至0.5mH2O，可抵抗较强的压力冲击；
•防爆型产品符合GB3836.1和GB3836.4标准的ExiaⅡCT6 Ga要求，取得了防爆合格证；
量程
0.5 2mH2O
过压
10倍满量程压力
精度
±0.5%FS（最小） ±1.0%FS（）
稳定性误差
±5mmH2O（典型）
温度系数
≤±0.15%FS/10℃（-20℃～+70℃）
≤±0.2%FS/10℃（-30℃～-20℃）
传输方式
二线
三线
供电电源
12～30VDC（本安型经安全栅供电）
12～30VDC
输出信号
4mA～20mADC
0～5VDC
负载电阻（Ω）
≤（U-12）/0.02-Rwire①
＞5k
与介质接
触 材 料
壳 体：不锈钢1Cr18Ni9Ti
密封件：氟橡胶
橡胶护套：丁腈橡胶
电 缆：Φ7.2mm聚乙烯（或聚氨脂）通气电缆
膜 片： 96%氧化铝陶瓷
工作温度
-30℃～+70℃； 本安型：-10℃～+60℃
贮存温度
-30℃～+85℃
防护等级
IP68 （传感器部分）；IP65 （接线盒部分）
防爆等级
ExiaⅡCT6 Ga
外形结构
（单位：mm）
dzsc/19/4366/19436665.jpg
1、被测介质应与接触产品部分的材料相兼容，同时需要注明被测介质在测量状态时的密度(水除外)。
2、电缆线材质有两种，聚氨脂较为柔软，耐磨性好，可选择使用。在没有特殊注明要求的情况下，按聚乙烯电缆材料供货。
3、产品安装于多雷地区时，建议用户在现场加装防雷击保护装置，并确保产品及电源可靠接地，可降低雷电对变送器损坏的概率。
4、若订购的MPM436W产品，其满量程折算＜0.5mH2O时，本公司提供1.0级精度的产品；
5、特殊要求，敬请与本公司商洽，并在订单中注明。
