供应雷达物位变送器 雷达料位计 雷达液位计 雷达物位计
| 价 格： | 11000.00 | |
| 型号/规格： | BHDY | |
| 品牌/商标： | 博海 |
| 产品名称： BHDY雷达物位变送器 | dzsc/19/4346/19434610.png | |||
|
概述：
雷达物位变送器是一种高可靠的非接触式液位测量仪表。它解决了原来大多数标准插人式仪表检测元件易被介质污染和腐蚀等许多难题。技术先进的雷达物位计发出的雷达波，能可靠测量其它物位测量仪表所达不到的液位测量精度，无论被测介质的密度，介电常数和导电率如何变化，其测量都不受影响。此外雷达波还能穿透许多泡沫或烟雾，蒸汽介质，而不受环境变化的影响，能可靠的测量其物位。 |
||||
|
雷达物位变送器工作原理：
雷达物位计输出420mADC的模拟信号，其上又叠加数字信号，实现模拟信号与数字信号兼晷，符合HART协议，可厂泛用于石'田、化工、冶金、造纸等工业领域。雷达式物位仪表的天线系统发射ins长的电磁微波脉冲。微波脉冲信号遇到物料时反射回来，仪表收到被反射回来的信号，通过地测量脉冲信号的运行时间，并计算出物位。脉冲信号的运行时间与物位成反比。天线结构杆式天线、喇叭型天线。 |
||||
| 雷达物位变送器技术参数: | ||||
|
||||
|
dzsc/19/4346/19434610.png |
||||
雷达料位计原理特点与安装
雷达料位计利用了电磁波的特殊性能来进行料位检测。电磁波的物理特性与可见光相似，传播速度相当于光速。其频率为300MHz-3000GHz。电磁波可以穿透空间蒸汽、粉尘等干扰源，遇到障碍物易于被反射，被测介质导电性越好或介电常数越大，回波信号的反射效果越好。
雷达料位计测量原理和主要技术因素：雷达料位计是利用回波测距原理。发射天线向被测目标发射微波，被测目标的微波被接收天线接收，信号处理器将发射信号与接收信号比较，计算出被测距离，由于微波在传播途径上有衰减和干扰反射，故测量的关键是要能接收到反射回波，并识别出有效回波。
接收的回波能量大小与天线的发射和接收效率以及天线辐射功率有关，故雷达料位计的天线设计和形状很关键，现有的天线除号角天线（喇叭口）和棒状天线外，还有平面天线和抛物面天线，为用于介电常数较小的物料，将缆绳作为天线或安装导波管，缆绳和导波管一直延伸到库或仓底，由此来传递发送和接收的电磁波，增强了回波的信号。接收的回波能量大小与物料表面的介电特性有关，介电常数ε高，反射率高，得到的回波强度也高；介电常数ε低，物料会吸收部分微波的能量，回波强度也较低。通常要求被测物料的介电常数ε：液体为ε>1.8,固体ε>2.5，水泥厂固体ε>2.5，水泥的介电常数ε为3。
从雷达料位计的测量原理可以知道，雷达料位计是通过处理雷达波从探头发射到介质表面然后返回到探头的时间来测量液位的，在反射信号中混合有许多干扰信号，所以，对真实回波的处理利对各种虚假回波的识别技术就成为雷达料位计能够准确测量的关键因素。
测量数据处理：
由于液面波动利随机噪卢等因素的影响，检测信号中必然混有人量噪声。为了提高检测的准确度，必须对检测信号进行处理，尽可能消除噪声。
雷达料位计的特点
a)雷达料位计采用一体化设计，无可动部件，不存在机械磨损，使用寿命长。
b)雷达料位计测量时发出的电磁波能够穿过真空，不需要传输媒介，具有不受大气、蒸气、槽内挥发雾影响的特点，能用于挥发的介质如粗苯的液位测量。
c)雷达料位计几乎能用于所有液体的液何测量。电磁波在液位表而反射时，信号会衰减，当信号衰减过小时，会导致雷达液位计无法测到足够的电磁波信号。
安装注意事项：雷达料位计能否正确测量，依赖于反射波的信号。如果在所选择安装的何置，介面不能将电磁波反射回雷达天线或在信号波的范围内有干扰物反射干扰波给雷达料位计，雷达料位计都不能正确反映实际液位。因此，合理选择安装位置对雷达液位计十分重要，在安装时应注意以下几点：
测量液态介质时，传感器的轴线利介质表而保持垂直；当测量固态介质时，由于固体介质会有一个堆角，传感器要倾斜一定的角度。尽量避免在发射们内有造成虚假反射的装置。特别要避免在距离天线最近的1／3锥形发射区内有障碍装置。若实在避免不了，建议用一个折射板将过强的虚假反射信号折射走。这样可以减小假回波的能量密度，使传感器较容易地将虚假信号滤出。
要避开进料口，以免产生虚假反射。传感器不要安装在拱形罐的中心处，否则传感器收到的虚假回波会增强，也不能距离罐壁很近安装，安装何置在容器半径的1／2处。要避免安装在有很强涡流的地方。如：由于搅拌或很强的化学反应等，建议采用导波管或旁通管测量。若传感器安装在接管上，天线必须从接管伸出来。喇叭口天线伸出接管至少l 0 m m。棒式天线接管长度<5Om m。
关于导波管天线：导波管内壁一定要光滑，下面开口的导波管必须达到需要的液位，这样才能在管道中进行测量。传感器的类型牌要对准导波管开孔的轴线。若被测介电常数小于4，需在导波管末端安装反射板，或将导波管末端弯成一个弯度，将容器底的反射回波折射走。
| 产品名称： BHDY雷达料位计 | dzsc/19/4346/19434610.png |
|
概述：
雷达料位计是一种高可靠的非接触式液位测量仪表。它解决了原来大多数标准插人式仪表检测元件易被介质污染和腐蚀等许多难题。技术先进的雷达物位计发出的雷达波，能可靠测量其它物位测量仪表所达不到的液位测量精度，无论被测介质的密度，介电常数和导电率如何变化，其测量都不受影响。此外雷达波还能穿透许多泡沫或烟雾，蒸汽介质，而不受环境变化的影响，能可靠的测量其物位。 |
|
|
工作原理：
雷达料位计输出420mADC的模拟信号，其上又叠加数字信号，实现模拟信号与数字信号兼晷，符合HART协议，可厂泛用于石'田、化工、冶金、造纸等工业领域。雷达式物位仪表的天线系统发射ins长的电磁微波脉冲。微波脉冲信号遇到物料时反射回来，仪表收到被反射回来的信号，通过地测量脉冲信号的运行时间，并计算出物位。脉冲信号的运行时间与物位成反比。天线结构杆式天线、喇 |
- 所属城市：辽宁 辽阳
- [联系时请说明来自维库仪器仪表网]
- 联系人： 王玲
- 电话：0419-2860599
- 传真：0419-2860599
- 手机：15504191713
- QQ ：

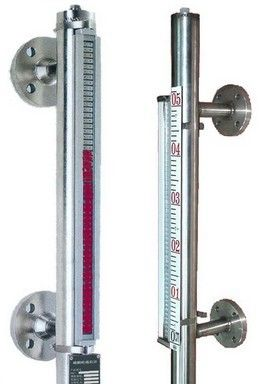

供应UHZ-20A高压磁浮子液位计 磁浮子液位计的使用
信息内容：UHZ-20A高压磁浮子液位计在使用中遇到的一些问题 UHZ-20A高压磁浮子液位计在化工的行业中应用的非常的广泛，经常是用于一些石油和化工、电站以及水或者污水的处理的检测当中，UHZ-20A高压磁浮子液位计应有的原理就是恒浮力法，它比他、一般的玻璃板液位计使用起来更加的方便，UHZ-20A高压磁浮子液位计不仅能检测的比较的准确，而且价格方面也是非常的合理，那么在选用浮子的型号的时候要根据介质的密度来进行的，实际使用密度通常都偏离了理想值，那么要知道浮子的显示是否准确呢，其实介质的密度小范围变化液位是不会受影响的，因为浮子在使用的状态中一直保持的都是一个平衡的状态，比如说其中的介质变大一些了，浮子受到的浮力也就会变大，介质中的高度同时也就上升了一个平衡点，同样的介质的密度如果变小一些了的话，浮子也就有了一个新的平衡点，其实在一般的情况下，介质的的密度在选用值的范围内的小范围变化都不会影响到液位的测量。 UHZ-20A高压磁浮子液位计 高压磁翻板液位计原理上能够实现准确的液位、界位检测，但在使用过程中很多磁翻板液位计仍出现显示不准，出现液位跳变性变化或者画直线等现象，主要的原因之一就...

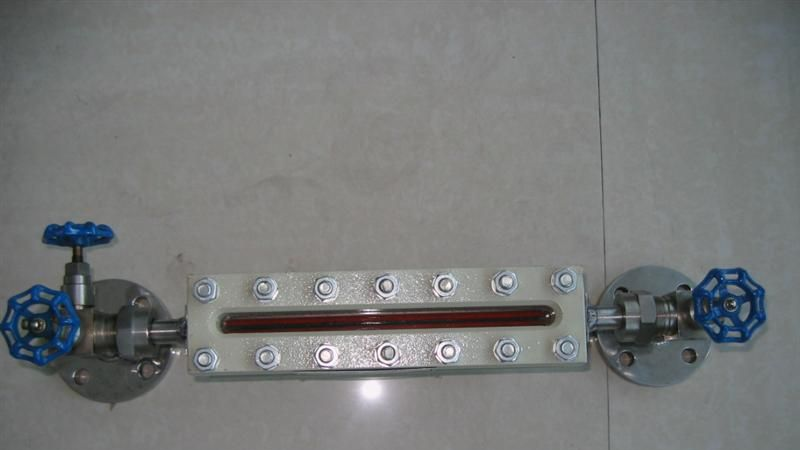

供应高温高压玻璃板液位计 高温高压玻璃板液位计价格 高温高压玻璃板液位计哪家好
