供应MPM4730，智能压力变送器，陕西宝鸡出厂
| 价 格： | 100.00 | |
| 型号/规格： | MPM4730 | |
| 品牌/商标： | 麦克 |
•采用数字补偿及非线性修正技术;
•-10℃～80℃数字化宽温度补偿;
•RS485通讯接口或HARTdzsc/19/4344/19434455.jpg通讯协议(可选);
•支持组网应用;
•全不锈钢结构、体积小，重量轻;
•特殊要求可定做，适应各种场合应用;
•产品已取得RoHS认证;
•本安防爆型产品符合GB3836.4标准要求，取得了防爆合格证，防爆标志为ExiaⅡBT6Ga;
•船用型产品符合CCS《钢质海船入级规范》(2006)的要求。
性能参数
基本量程(MPa)
-0.1
0.1
0.2
0.35
0.7
1.0
2.0
3.5
7
10
20
35
70
100
过压(MPa)
-0.1
0.15
0.3
0.5
1.0
1.5
3.0
5.0
10
15
30
50
100
110
注：量程缩放最小为基本量程的1/5。
所有中间量程模拟输出变送器(不过压)用基本量程扩展实现
综合精度①
±0.075%FS(最小) ±0.15%FS(典型) ±0.25%FS()
长期稳定性
±0.2%FS/年
补偿温度②
-10℃～80℃
工作/贮存温度
-40℃～80℃
供 电
(10～28)VDC(RS485接口型)/(12～30)VDC(HARTdzsc/19/4344/19434455.jpg型)
输 出
(4～20)mADC
RS485接口/HARTdzsc/19/4344/19434455.jpg协议(可选)
负载能力
(4～20)mADC输出，(U-8V/12V)/0.02A(Ω)
RS485总线可挂接99个变送器
电气连接
DIN43650 4芯插头(内置RS485插座)
7芯插头座(适用于现场RS485接口输出)
Φ7.2mm屏蔽电缆
绝 缘
100MΩ，50V
振 动
20g，(20～5000)Hz
冲 击
20g，11ms
防护等级
IP65(B1、B2型) IP63(B3型)
介质兼容性
膜 片：不锈钢316L
壳 体：不锈钢1Cr18Ni9Ti
O形密封圈：氟橡胶
重 量
约160g
①综合精度：包含非线性、迟滞、重复性及温度误差。
②特殊温度范围可与厂家协商。
外形结构
(单位：mm)
dzsc/19/4344/19434455.jpg
电气连接
变送器与外部通过插头或电缆进行电气连接：
a) 二线制4～20mADC输出应用电气连接方法如下图所示。
dzsc/19/4344/19434455.jpg
b) RS485接口型变送器用于RS485通讯时的电气连接方法如下图所示。
dzsc/19/4344/19434455.jpg
c)本安防爆型电气连接方法如下图所示。
功能定义
内部小插件
配线颜色
产品外部接插件的连接
4芯接插件
导线颜色
7芯航空接插件
+V
1(黑)
1
黑线
1
OUT/GND
2(红)
2
红线
2
RS485B
4(白)
dzsc/19/4344/19434455.jpg
白线
5
RS485A
5(黄)
3
黄线
4
dzsc/19/4344/19434455.jpg
d) HARTdzsc/19/4344/19434455.jpg协议型变送器与手操器及组态系统连接如下图所示。
dzsc/19/4344/19434455.jpg
辅助软件
a) RS485接口型变送器软件MS
Setonline软件
通过RS232/485转换模块，用于和RS485接口型变送器进行通讯，显示实际压力值、设置新零点、程控设置模拟输出、设置仪表地址等。
dzsc/19/4344/19434455.gif
注：“MS Setonline”程控软件，可从本公司网站www.microsensor.cn。
b) HART?协议型变送器软件
MS-C100A软件
通过MS-HART232转换模块，客户可对HARTdzsc/19/4344/19434455.jpg协议变送器进行软件调试及校准。
dzsc/19/4344/19434455.gif
应用示例
两线制变送器现场压力测量示意图
dzsc/19/4344/19434455.jpg
利用计算机现场调校时的接线示意图
dzsc/19/4344/19434455.jpg
变送器RS485接口网络化应用示意图
dzsc/19/4344/19434455.jpg
选型指南
dzsc/19/4344/19434455.jpg
选型提示
1、选择RS485接口型变送器必须选用B2电缆线输出或B3七芯接插件连接方式。
2、齐平膜片型变送器的测量范围为0～70kPa…35MPa。
3、特殊要求，敬请与本公司商洽，并在订单中予以注明。
- 所属城市：河南 郑州
- [联系时请说明来自维库仪器仪表网]
- 联系人： 黄玲
- 电话：0371-53789982
- 传真：0371-86610085
- 手机：18037328120
- QQ ：
供应MDM4951AP，压力变送器，中美合资麦克

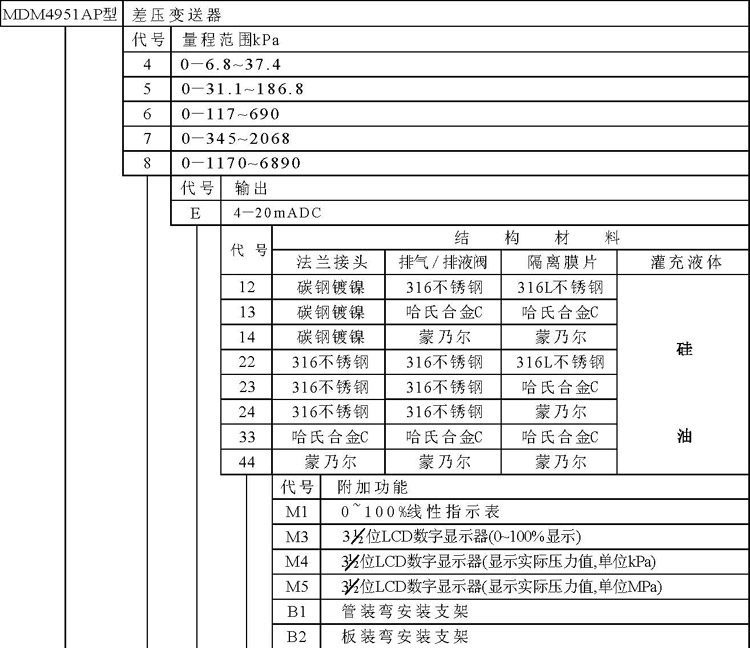

信息内容：产品概述 本公司生产的MDM4951系列电容式压力、差压变送器品种齐全，自微差压至大差压，从低压力至高压力、压力、高静压差压，用户可按不同需要任意选用。接液材料除316L不锈钢外，还有哈氏C合金、蒙耐尔合金、钽、涂膜，可使用于各种腐蚀介质场合。 MDM4951系列变送器设计精巧，安装使用和调校都很方便简单，电气外壳采用二腔结构，即接线端子和放大器线路各占一腔，密闭性较好，具有防爆和全天候结构。放大器线路有反向极性保护， 防止因电源极性接错而损坏变送器。由于该变送器工作时的容积变化小于0.16cm3，因此不需为补偿容积变化而增加冷凝器或液位筒。 本公司生产的MDM4951系列压力、差压变送器， 可配指针式电流指示表0-100％作现场输出指示,也 可配数字显示器作现场输出指示，该显示器为3 1/2位LCD液晶显示,读数精度0.5％土1字。由于显示器中 的AD转换器、放大器、液晶片等均采用高质量器件， 因而精确高、耐用可靠。用户可根据自行的习惯从优选择。 dzsc/19/4345/19434539.jpg 产品特点 ．本公司生产的通用型MDM4951系列电容式压力、差压变送器有下...
优质压力变送器，MPM489B，正宗麦克，质优价廉

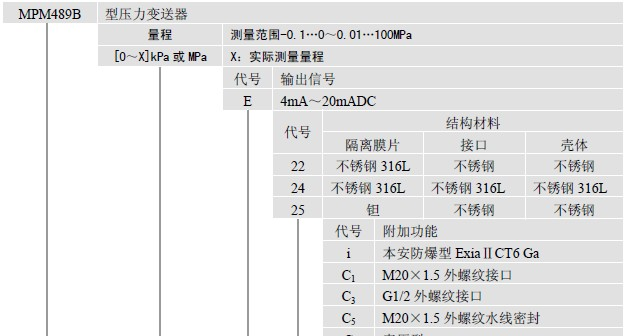

信息内容：产品概述 MPM489B型压力变送器专门为石油化工、水利水电等工业现场的压力测控领域设计生产的。产品整体性能高，长气稳定性好、抗干扰能力强，对瞬间的高压和由雷电或开关噪声等尖脉冲产生的浪涌干扰有防护作用，能长期安全可靠地在环境相对恶劣的条件下正常工作。 dzsc/19/4345/19434542.gif 产品特点 ·本质安全型产品，符合GB3836.4标准的ExiaⅡCT6 Ga要求 ·性能可靠，安装和使用方便 ·多重保护，抗电磁干扰能力强 ·过压过流保护，对环境适应性强 ·具有短路保护和反极性保护 ·零点、满度连续可调 ·可测量表压、绝压和密封参考压力 性能参数 测量范围：-0.1…0～0.02…100MPa 测量介质：对不锈钢1Cr18Ni9Ti无腐蚀性的液体或气体 供电范围：12V～30VDC，12V～28VDC(本安型) 输出信号：4mA～20mADC 两线 负载电阻：R≤(U-12)/0.02Ω 精 确 度：0.5%FS 温度误差：0.03%FS/℃(≤100kPa)， 0.02%FS/℃(＞100kPa) 允许过载：1.5倍满量程压力或110MPa(取最小值) 环境温度：-30℃～+80℃ -10℃～+60℃(本安型) 介质温度：-40℃～+80℃ 贮存温度：-40℃～+85℃ 振动影响：3维方向10g/频率50Hz/振幅1mm,零...
