供应MDM490，压差变送器，中美合资麦克
| 价 格： | 100.00 | |
| 型号/规格： | MDM490 | |
| 品牌/商标： | 麦克 |
产品概述
MDM490型差压变送器的敏感元件是一个固态压阻敏感芯片，在芯片和两个波纹膜片之间充有硅油。被测差压作用到两端波纹膜片上，通过硅油把差压传递到敏感芯片上，敏感芯片通过导线与信号处理电路相连接。该产品利用半导体硅材料的压阻效应，实现差压与电信号的转换。由于敏感芯片上的惠斯登电桥输出的信号与差压有着良好的线性关系，所以可以实现对被测差压的准确测量。适用于石油、化工、电力、水文等管道各种气体、液体的差压测量。
dzsc/19/4338/19433873.gif
产品特点
•全不锈钢结构设计，体积小巧重量轻，安装方便；
•激光焊接，全密封结构，外壳防护等级IP65；
•传感器为扩散硅压阻式差压传感器，不锈钢316L隔离膜片；
•经过了温度补偿和老化筛选，性能稳定可靠；
•产品可在外部调节零点和满度；
•防爆型产品符合GB3836.4标准的ExiaⅡCT6要求，取得防爆合格证；
•船用型产品符合CCS《钢质海船入级规范》(2006)的要求，已获型式认可；
•产品已取得CE认证和RoHS认证。
性能参数
| 量程编码 | 0A | 02 | 03 | 07 | 08 | 09 | 10 | 12 | 13 |
| 单位 | kPa | MPa | |||||||
| 测量范围 | 0～35 | 0～70 | 0～100 | 0～200 | 0～350 | 0～700 | 0～1 | 0～2 | 0～3.5 |
| 正向允许过压 | 70 | 150 | 200 | 400 | 700 | 1400 | 2.0 | 4.0 | 7.0 |
| 负向允许过压 | 35 | 70 | 100 | 200 | 350 | 700 | 1.0 | 1.0 | 1.0 |
| 静压 | ≤20MPa | ||||||||
| 最小 | 典型 | 单位 | |||
| 精度 | 0.25 | 0.5 | ±%FS | ||
| 零点温度误差 | 0～100kPa | 0.75 | 1.25 | ±%FS，参比25℃ | |
| 200～3500kPa | 0.5 | 0.75 | |||
| 满量程温度误差 | 0～100kPa | 0.75 | 1.25 | ||
| 200～3500kPa | 0.5 | 0.75 | |||
| 长期稳定性 | ≤200kPa | 0.5 | ±%FS/年 | ||
| ≤3500kPa | 0.2 | ||||
| 静压影响 | 0.05 | ±%FS，每100kPa | |||
| 补偿温度范围 | 0～50 | ℃ | |||
| 工作温度范围 | -10～80 | ||||
| 贮存温度范围 | -40～120 | ||||
电气特性
供电电源：15～28VDC
输出信号：两线4～20mADC 三线0/1～5/10VDC，0～10/20mADC
电气连接：接插件或Φ7.2mm七芯电缆
响应时间(10%～90%)：≤1毫秒
绝缘电阻：100MΩ，50VDC 结构材料
壳 体： 不锈钢1Cr18Ni9Ti
波纹膜片： 不锈钢316L
O型密封圈：氟橡胶
灌注液体： 硅油
压力连接： G1/4内螺纹 环境条件
振动影响：在3gRMS，(30～2000)Hz振动后变化≤1%
冲 击：在100g，10毫秒冲击变化≤1%
寿 命：1×106压力循环
介 质：与结构材料相适应的液体或气体
外形结构 dzsc/19/4338/19433873.jpg 电气连接 dzsc/19/4338/19433873.jpg 选型指南 dzsc/19/4338/19433873.jpg
选型提示 1、为了确保变送器安全可靠运行，建议在被测点与变送器之间安装三阀组，保证被测介质缓慢均匀地加在差压变送器的正、负压腔上。
2、安装时，建议使两端压力接口处于水平以便使安装位置对产品的影响降至最小。
3、选型时，请注意被测压力点静压不超过20MPa，变送器正、负压腔所受的过压不能超出产品的规定值。
4、订货时请注意防爆产品和船用产品不包含数显表头M3、M4。
5、数显表头部分资料参考MPM480型压力变送器相关部分内容。
6、其它特殊要求，敬请与本公司商洽，并在订单中注明。
- 所属城市：河南 郑州
- [联系时请说明来自维库仪器仪表网]
- 联系人： 黄玲
- 电话：0371-53789982
- 传真：0371-86610085
- 手机：18037328120
- QQ ：
供应MDM492，差压变送器，宝鸡麦克
信息内容：产品概述 MDM492型差压变送器是一款两线制(4～20mADC)微差压变送器，选用国外公司的敏感芯片和高性能专用电路，融合麦克公司变送器的设计经验，确保产品性能可靠、安装使用方便。适用于锅炉、酿酒、机车、电力等行业中兼容硅胶、不导电和无腐蚀性气体的微小差压的检测。 产品特点 •微差压测量； •体积小，安装方便； •适用不导电、无腐蚀性的液体或气体。 性能参数 性能指标 测量范围： 0～1kPa 0～2.5kPa 0～7kPa 正负端过载压力： 3kPa 7.5kPa 21kPa 极限压力： 5kPa 12.5kPa 35kPa 静 压： 300kPa 300kPa 300kPa 精 度： ≤±1%FS 长期稳定性： ≤±10Pa/年 ≤±25Pa/年 ≤±70Pa/年 零位温度漂移： ≤±0.05kPa ≤±0.125kPa ≤±0.4kPa (0～70℃，参比25℃) 满度温度漂移： ≤±0.02kPa ≤±0.05kPa ≤±0.14kPa (0～70℃，参比...
供应MDM460，差压变送器，RS485总线形式组网

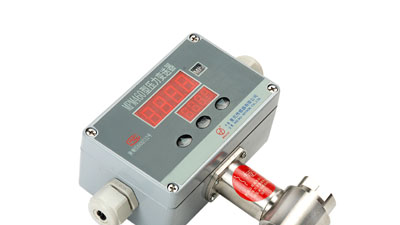

信息内容：产品概述 MPM/MDM460/MPM460W型多功能智能压力/差压/液位变送控制器可适用于露天及现场环境比较恶劣的场合，对现场压力、差压、液位进行精确测量和控制，是一种能够以RS485总线形式组网，同时需要实时显示现场测量值，并向其他设备提供标准模拟信号或提供接点控制信号的智能化多功能产品。该产品可广泛应用于化工、冶金、给排水、电厂、海洋、环境保护、航空、计量、科研等领域，实现压力、差压、液位信号的测量、传输、显示和控制。 dzsc/19/4338/19433882.jpg 产品特点 •RS485半双工通讯接口，能够进行数据信号传输和远程调校，方便组网，易与无线MODEM接口，实现数据无线远传； •感压部分分别采用扩散硅压阻式压力、差压敏感元件，采用非线性数字修正技术进行补偿，产品精度高； •变送控制器经过严格测试和筛选，性能可靠，电子壳体采用铸铝件，整机防护等级达到IP65； •现场可通过按键手动调校和进行参数设置，操作方便； •LED测量值显示和状态信息显示； •可提供最多五路压力控制接点； •产品系列形式多样，有多种压力...
