大忠电子有限公司成立于1992年，是一家集研发、生产、销售、服务于一体的集团公司，主要产品有变压器（高频变压器、低频变压器、灌封变压器、环形变压器、高压变压器，大功率变压器），电感（工字电感、环形电感、霍尔传感器）、电源（充电器、适配器）、电抗器、非晶器件等电子组件产品，涉及光伏、LED、风电、UPS、EPS、IT、工业电源、充电桩、仪器仪表、航空航天、家用电器等领域。在集团公司董事长李正中先生的带领下，公司经过20多年的发展，已经在东莞、深圳、河源、福建、安徽、重庆、河南等省市地区建立了共九个生产基地，生产面积达28万平方米。公司领导坚持以市场需求为导向，以技术创新为动力，以质量保证为基础！为实现大忠电子全面发展而奋斗。

大忠电子迄今已通过ISO9001、ISO14001、QC080000等体系认证，并获有各种专利300余项。拥有独立的进出口权，产品通过CE、CCC、CQC、GS、TUV、UL等各国认证。公司是全国电子变压器行业理事、全国磁性组件与铁氧体材料标准化技术委员会委员，广东家电商会常务理事；并被评为“广东省高新技术企业”。公司秉承与时俱进的发展理念，开拓进取，不断创新。

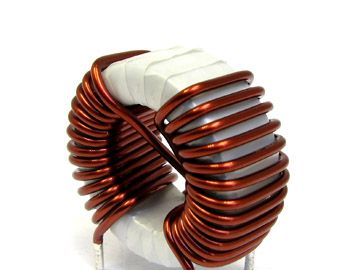

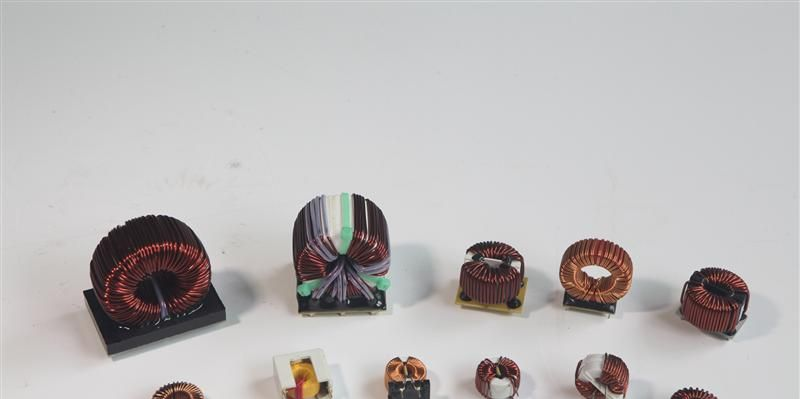

工字/环形电感  节能电感，共、差电感，弹簧电感，PFC电感，磁棒电感等。另外可根据客户要求自行设计。

电感量按下式计算： 线圈公式： 阻抗（ohm）=2 * 3.14159 * F（工作频率）* 电感量（mH），设定需用360ohm 阻抗，因此： 电感量（mH）=阻抗（ohm）÷（2*3.14159）÷ F（工作频率）=360÷（2*3.14159）÷ 7.06=8.116mH 据此可以算出绕线圈数： 圈数=[电感量* { （18*圈直径（吋））+（40 * 圈长（吋））}] ÷ 圈直径（吋） 圈数=[8.116 * {(18*2.047) + (40*3.74)}] ÷ 2.047 = 19 圈 空心电感计算公式 空心电感计算公式：L（mH）=（0.08D.D.N.N）/（3D+9W+10H） D——线圈直径 N——线圈匝数 d——线径 H——线圈高度 W——线圈宽度 单位分别为毫米和mH。 空心线圈电感量计算公式： l=（0.01*D*N*N）/（L/D+0.44） 线圈电感量：l，单位：微亨 线圈直径：D，单位：cm 线圈匝数：N，单位：匝 线圈长度：L，单位：cm 频率电感电容计算公式： l=25330.3/[(f0*f0)*c] 工作频率：f0单位:MHZ 本题f0=125KHZ=0.125 谐振电容：c单位:PF 本题建义c=500...1000pf 可自行先决定，或由Q 值决定 谐振电感：l 单位：微亨 线圈电感的计算公式 1、针对环行CORE，有以下公式可利用：（IRON） L=N2．AL L= 电感值（H） H-DC=0.4πNI / l N= 线圈匝数（圈） AL= 感应系数 H-DC=直流磁化力 I= 通过电流（A） l= 磁路长度（cm） l及AL值大小，可参照Micrometal对照表。例如：以T50-52材，线圈5圈半，其L值为T50-52(表示OD为0.5英吋)，经查表其AL值约为33nH L=33（5.5）2=998.25nH≒1μH 当流过10A电流时，其L值变化可由l=3.74（查表） H-DC=0.4πNI / l = 0.4×3.14×5.5×10 / 3.74 = 18.47 （查表后） 即可了解L值下降程度（μi%）

大忠电子有限公司成立于1992年，是一家集研发、生产、销售、服务于一体的集团公司，主要产品有高频变压器、低频变压器、灌封变压器、环形变压器、高压变压器、大功率变压器、工字电感、环形电感、霍尔传感器、充电器、适配器、、电抗器、非晶器件等电子组件产品，涉及光伏、LED、风电、UPS、EPS、IT、工业电源、充电桩、仪器仪表、航空航天、家用电器等领域。在集团公司董事长李正中先生的带领下，公司经过20多年的发展，已经在东莞、深圳、河源、福建、安徽、重庆、河南等省市地区建立了共九个生产基地，生产面积达28万平方米。 公司领导坚持以市场需求为导向，以技术创新为动力，以质量保证为基础！为实现大忠电子全面发展而奋斗。 大忠电子迄今已通过ISO9001、ISO14001、OQC080000等体系认证，并获有各种专利300余项。拥有独立的进出口权，产品通过CE、CCC、CQC、GS、TUV、UL等各国认证。公司秉承与时俱进的发展理念，开拓进取，不断创新。公司拥有研发团队100多人，资深工程师20多人，先进研发设备，为客户设计产品。公司拥有260条生产检测线，多个绿色环保车间，采用全自动绕线机，漆包线分线机，铁芯胶带包胶机，焊锡机、红外线烤箱及自动化流水设备进行生产。大忠集团追求卓越的品质管理，拥有完善的品质管理体系，DQA控制设计品质， SQA、IQC管控来料品质，IPQC、 FQC、 OQC监控产品的生产及出货品质，与此同时公司拥有独立的实验室，可对产品进行耐压、阻燃、电痕化、雷击、冷湿环境、盐雾等各种可靠性实验，以零缺陷做为大忠品质管理的最终目标。大忠以事业部的模式，专职专人为产品做服务，目前公司拥有电源事业部、灌封事业部、环变事业部、高压事业部、新能源事业部5个事业部。 电源事业部生产充电器、 适配器，有先进的省级实验室，能够对电源产品进行基本电性能、EMC、安规、可靠性、环保等测试，有先进的绿色环保生产车间，12台波峰焊，自动绝缘阻抗、耐压、空载电压、负载电压、负载电流、过流保护、短路保护、空载功耗、效率、纹波全面检测线以及一流的老化室，目前年产能7000万只，产品涉及领域有IT、通信等。灌封事业部生产0.35-50W的具有防水、防潮、防尘、散热、安全、环保等性能的灌封产品，有先进的12轴全自动绕线机，6头分级自动灌胶机，自动焊锡机，一体式风干机，生产面积800平方米，年产能1200万只。产品涉及领域有智能三表行业、对环境条件要求严格的家电行业及工控行业。环变事业部生产50-5000W环形变压器，主要类型有民用AV功放电源变压器与功放电源变压器，有先进的生产线，拥有多台半自动化绕线机，半自动化包胶机。年产能300万只，产品涉及领域有音响、功放、家庭影院，光伏，医疗等。高压事业部生产500-3000W高压变压器（HVT）及额定1-30A电抗器（RET），拥有先进的绕线、氩弧焊、全自动浸漆烘烤等工艺技术，通过绝缘等级S级UL证书，年生产高压变压器（HVT）600万台、电抗器（RET）500万台。产品涉及领域有微波炉、变频空调等。新能源事业部生产率变压器（配文字功率在2500KW以下，效率99％），电抗器（配文字额定电流5000A以下，效率99％），霍尔传感器，非晶器件等，拥有大型生产设备，实验检测室，大型吊装上漆炉，年产6万台，涉及领域有光伏、风电、UPS、EPS、工业电源、充电桩、电器传动、轨道交通、海洋轮船、航空航天、电能质量管理、数据中心等。公司对供应链进行垂直整合。针对硅钢片，公司建立铁芯冲压基地，硅钢片退火处理基地；针对引线、端子，公司建立端子生产基地、引线生产基地；针对漆包线，公司建立铜、铝漆包线拉伸、上漆生产基地。与此同时专门成立了原料加工基地、注塑生产基地、五金冲压基地等。整合优势资源，降低成本，加快市场反应速度。及时为客户服务，公司成立了以东莞为基地的物流运输团队，服务全国各地，满足客户交期需求，超越客户期望，赢得了客户的好评。 凭借高技术的研发团队和完整的质量管理体系，大忠电子的产品畅销海内外。多年来，公司秉承“质量，真诚服务”的宗旨，与品牌客户建立了紧密的合作关系。大忠人深信：企业制度能培养员工素质，而企业文化则能引导员工追求。大忠人坚持“以忠立本、以信举纲、以胆创新、以识致远”的企业理念，逐步建设成一个以团结、拼搏、务实、进取，创新、责任为核心的企业文化。以客户为中心，优化队伍，优化机制，优化经营，加强企业文化建设，通过持续不断地创新，为顾客创造价值，为企业创造效益，为个人创造幸福，为社会创造财富。 一份耕耘，一份收获，大忠人终于迎来了今天的累累硕果。面对现有的成就，大忠人未曾自满，而是看清了日趋激烈的市场竞争和世界的急速变化。按照大忠集团“十年打基础，十年练内功，十年大发展”的战略部署，大忠人在建设“百年企业”的道路上，正一步一个脚印地朝着做“中国，世界一流”的电子变压器供应商的目标稳步前进。居安思危、创新务实、自强不息仍将是每一个大忠人恪守的信念和准则。
