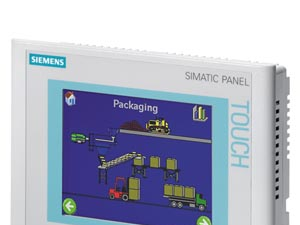

产品名称：西门子TP177A触摸屏          型号6AV6642-0AA11-0AX0

170 系列面板具有一个用于真实显示过程的单色图形显示屏（也可为彩色）,可用作带有触摸屏的触摸式面板 (TP)，或用作带有薄膜键盘的操作员面板(OP)。

SIMATIC TP 177A 6"

• 触控式面板，用于小型机器与设备的操作控制与监控
• 触摸式面板系列中具有图形功能的低成本入门级设备，具有完成简单任务所需的所有基本功能
• 点阵图形5.7" STN蓝模显示，带模拟触摸屏
• 用于与西门子 SIMATIC S7 例如 MPI, PROFIBUS DP）通讯的所有接口都在板上
• SIMATIC TP 177A 是 TP 170A 触摸式面板的创新后续产品

  文本面板

  用作仅用于显示的文本显示屏 (TD)，或用作通过薄膜键盘进行监控的操作员面板 (OP)。




  70/170/270 系列面板

  用于真实展示过程的单色图形显示屏（也可为彩色），可用作带有触摸屏的触摸式面板 (TP)，或用作带有薄膜键盘的操作员面板 (OP)。

  • 触控式面板，用于小型机器与设备的操作控制与监控
  • 触摸式面板产品目录中的经济、输入级产品带图形化显示和简单任务要求的所有基本功能。
  • 点阵式图形 5.7" STN 触摸屏 (模拟/电阻性)， Bluemode（4 档）
  • 所有接口（例如 MPI, PROFIBUS DP）都在板上。
  • SIMATIC TP 177A 是 TP 170A 触摸式面板的创新后续产品

  TP 177A 操作员面板可用于所有要求直接操作控制和监控现场设备和安装的应用中，不管是加工自动化，还是过程自动化或楼宇自动化。 它们在各个部门中有着广泛的应用。

  由于其响应时间迅速，TP 177A 也理想应用于慢动模式。

  与 TP 170A 兼容

  • 安装开孔与 TP 170A 的相同
  • TP 170A 组态软件可从 ProTool/Lite, ProTool 和 ProTool/Pro 中加载
  • 移植手册具有对通过 TP 170A 或 ProTool 进行组态的重要差别的说明。
    • 5.7” STN, CCFL¹⁾-背光显示，蓝模 (4 种蓝色阴影)
    • 电阻性模拟触摸型
    • 数字系统小键盘用于十进制、二进制和十六进制的数字格式
    • 阻性模拟触摸屏字母键盘
    • 具有较小安装深度的紧凑型设计
    • 坚固的塑料外壳
    • 产品可以防各种油, 油脂和标准的清洁剂侵蚀
    • 插头型接线端子，用于连接到 24 V DC 电源
    • RS 485 接口用于过程连接（MPI，PROFIBUS DP，高达 1.5 Mbit/s）和组态




    1)冷阴极萤光灯

    • 模板概念，用于生成屏幕模板
    • 输入/输出域
      用于显示和更改过程参数
    • 按钮
      用于直接初始化功能和动作。 在按钮上最多可以同时配置 16 种功能。
    • 图像
      可以用作 ICON 以代替用作功能键或按钮的文本标签。 图形也同样可以用做背景显示(墙纸)。
      在组态工具中， 可以使用一个带有各种图形和对象的图库。 所有的带有 OLE 接口的编辑器都可以用作图形编辑器（比如 Paint Shop， Designer 或者 CorelDraw）。
    • 矢量图形
      基本几何形状（直线，圆和矩形）可以在组态工具中直接创建
    • 固定文本
      可以以任何字符尺寸用作功能键，过程图和过程值的标签
    • 曲线功能和直方图
      可用来显示动态值（图像格式）
    • 语言选择功能：
      • 5 种在线语言，32 种组态语言其中包含有亚系语言和西里尔字符组
      • 相关语言文本和图形
    • 可按照各个部门的要求进行用户管理（安全性）
      • 通过用户名和密码进行身份验证
      • 特定用户组的优先级
    • 发信系统
      • 离散警报
      • 模拟报警
      • 具有可自由定义的消息级别（如状态/故障消息），用于定义确认响应和显示消息事件
      • 历史消息
    • 配方管理功能
    • 帮助文本
      用于过程图表，消息和变量
    • 算术函数
    • 极限值监控
      用于输入和输出的可靠过程控制
    • 指示灯
      用作机器和设备的状态指示
    • 用于全局性功能执行的任务规划器
    • 模板概念
      生产画面模板（在模板中组态的显示元素将出现在每个画面中）
    • 可以通过如下方法简单地进行维护和组态：
      • 用 ProSave 在 PC上 备份和还原组态，操作系统，数据记录和软硬件数据
      • 通过 MPI/PROFIBUS DP 或串行 RS485 组态参数
      • 自动传输识别
      • 单独对比设定与校准
      • 清洁屏幕
      • 无需电池

    组态

    用于组态的 SIMATIC WinCC flexible Compact，Standard 或 Advanced 工程与组态软件（2004 版 SP1 及以上）和 HSP。

    使用 ProTool 创建的项目可传送至 WinCC flexible。

    关于工程文件的其他详细信息，请参见 HMI software/SIMATIC WinCC flexible 工程软件

    显示
    显示屏规格	STN
    屏幕对角线	5.7 in
    尺寸	5.7 英寸
    显示屏类型	STN，蓝度 4 级
    颜色类型	蓝度级
    分辨率（像素）
    水平图像分辨率	320
    垂直图像分辨率	240
    分辨率（宽 x 高，单位：像素）	320 x 240
    背光灯
    MTBF 背景照明（温度为 25 °C 时）	约 50000 h
    操作元件
    操作元件	触摸屏
    可操作性	触摸屏
    鼠标/键盘/条形码读取器的接口	- / - / -
    键盘字体
    数字输入和字母输入	是/是
    十六进制键盘	是
    多按键操作	否
    触摸屏
    触摸屏	模拟，阻性
    电源电压
    电源电压	DC 24 V
    输入电流
    额度电流	0.24 A
    I²t，值	0.5 A²·s
    功率
    功率	6 W
    处理器
    处理器	ARM
    处理器类型	ARM
    存储器
    类型	闪存/RAM
    用于用户数据的可用存储器	512 kb 可用存储器，用于用户数据
    输出类型
    Info LED	否
    电源 LED	否
    Error LED	否
    时间
    时钟
    类型	软件时钟，未缓冲
    接口
    接口	1 x RS422，1 x RS485（ 1.5 Mbit/s）
    RS 485 接口数量	1
    传输速率，值	1.5 Mbit/s
    USB 接口	否
    PC 卡插槽	否
    CF 卡插槽	否
    多媒体卡插槽	否
    特殊接口	否
    工业以太网
    工业以太网接口	否
    防护等级和防护类别
    正面	IP65，NEMA 4x（在已安装状态中）
    防护等级 (EN 60529)	IP20
    IP（正面）	IP65
    NEMA	NEMA 4x
    背面	IP20
