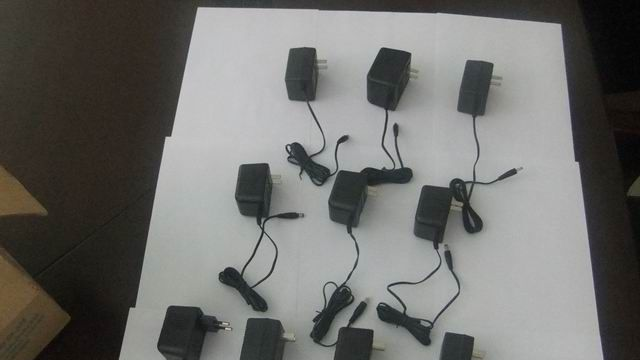

开关电源:超安全设计,符合相关的安规标准.超低空载和待机能量损耗,满足Ee2005绿色电源需求。轻巧、圆润流畅，外观紧凑。在线电源状态指示，高效率的电路设计，发热量少。初次级绝缘极好，高频变压器100%采用真空浸透，内置抗电磁干扰滤波器。拥有短路保护、过电压保护、过电流保护、过温锁定性能温升：每台85-95%负载，40+-5°C，4小时无故障。泄漏电流在0.25mAmax254Vac，初级与次级之间的绝缘耐压为3000Vac，60S，10mAmax产品拥有EN60950:2000、UL60950、CE-LVD、AS/NZS60950:2000、PSE J60950等安规认证。

  随着电力电子技术的高速发展，电力电子设备与人们的工作、生活的关系日益密切，而电子设备都离不开可靠的电源，进入80年代计算机电源全面实现了开关电源化，率先完成计算机的电源换代，进入90年代开关电源相继进入各种电子、电器设备领域，程控交换机、通讯、电子检测设备电源、控制设备电源等都已广泛地使用了开关电源，更促进了开关电源技术的迅速发展。

开关电源和线性电源相比，二者的成本都随着输出功率的增加而增长，但二者增长速率各异。线性电源成本在某一输出功率点上，反而高于开关电源。随着电力电子技术的发展和创新，使得开关电源技术在不断地创新，这一成本反转点日益向低输出电力端移动，这为开关电源提供了广泛的发展空间。

开关电源高频化是其发展的方向，高频化使开关电源小型化，并使开关电源进入更广泛的应用领域，特别是在高新技术领域的应用，推动了高新技术产品的小型化、轻便化。另外开关电源的发展与应用在安防监控，节约能源、节约资源及保护环境方面都具有重要的意义。现代开关电源有两种：一种是直流开关电源；另一种是交流开关电源。

这里主要介绍的只是直流开关电源，其功能是将电能质量较差的原生态电源（粗电），如市电电源或蓄电池电源，转换成满足设备要求的质量较高的直流电压（精电）。直流开关电源的核心是DC/DC转换器。因此直流开关电源的分类是依赖DC/DC转换器分类的。也就是说，直流开关电源的分类与DC/DC转换器的分类是基本相同的，DC/DC转换器的分类基本上就是直 流开关电源的分类。

直流DC/DC转换器按输入与输出之间是否有电气隔离可以分为两类：一类是有隔离的称为隔离式DC/DC转换器；另一类是没有隔离的称为非隔离 式DC/DC转换器。

隔离式DC/DC转换器也可以按有源功率器件的个数来分类。单管的DC/DC转换器有正激式（Forward）和反激式（Flyback）两种。双管DC/DC转换器 有双管正激式（DoubleTransistor Forward Converter），双管反激式（Double Transistr Flyback Converter）、推挽式（Push-Pull Converter）和半桥式（Half-Bridge Converter）四种。四管DC/DC转换器就是全桥DC/DC转换器（Full-Bridge Converter）。

非隔离式DC/DC转换器，按有源功率器件的个数，可以分为单管、双管和四管三类。

单管DC/DC转换器共有六种，即降压式（Buck）DC/DC转换器 ，升压式（Boost）DC/DC转换器、升压降压式（Buck Boost）DC/DC转换器、Cuk DC/DC转换器、Zeta DC/DC转换器和SEPIC DC/DC转换器。在这六种 单管DC/DC转换器中，Buck和Boost式DC/DC转换器是基本的，Buck-Boost、Cuk、Zeta、SEPIC式DC/DC转换器是从中派生出来的。双管DC/DC转换 器有双管串接的升压式（Buck-Boost）DC/DC转换器。四管DC/DC转换器常用的是全桥DC/DC转换器（Full-Bridge Converter）。

隔离式DC/DC转换器在实现输出与输入电气隔离时，通常采用变压器来实现，由于变压器具有变压的功能，所以有利于扩大转换器的输出应用范围，也便于实现不同电压的多路输出，或相同电压的多种输出。

在功率开关管的电压和电流定额相同时，转换器的输出功率通常与所用开关管的数量成正比。所以开关管数越多，DC/DC转换器的输出功率越大，四管式比两管式输出功率大一倍，单管式输出功率只有四管式的1/4。

非隔离式转换器与隔离式转换器的组合，可以得到单个转换器所不具备的一些特性。

按能量的传输来分，DC/DC转换器有单向传输和双向传输两种。具有双向传输功能的DC/DC转换器，既可以从电源侧向负载侧传输功率，也可 以从负载侧向电源侧传输功率。

DC/DC转换器也可以分为自激式和他控式。借助转换器本身的正反馈信号实现开关管自持周期性开关的转换器，叫做自激式转换器，如洛耶尔 （Royer）转换器就是一种典型的推挽自激式转换器。他控式DC/DC转换器中的开关器件控制信号，是由外部专门的控制电路产生的。

按照开关管的开关条件，DC/DC转换器又可以分为硬开关（Hard Switching）

和软开关（Soft Switching）两种。硬开关DC/DC转换器的开关器件 是在承受电压或流过电流的情况下，开通或关断电路的，因此在开通或关断过程中将会产生较大的交叠损耗，即所谓的开关损耗（Switching loss）。当转换器的工作状态一定时开关损耗也是一定的，而且开关频率越高，开关损耗越大，同时在开关过程中还会激起电路分布电感和寄生电容的振荡，带来附加损耗，因此，硬开关DC/DC转换器的开关频率不能太高。软开关DC/DC转换器的开关管，在开通或关断过程中，或是加于 其上的电压为零，即零电压开关（Zero-Voltage-Switching，ZVS），或是通过开关管的电流为零，即零电流开关（Zero-Current·Switching，ZCS）。这种软开关方式可以显着地减小开关损耗，以及开关过程中激起的振荡，使开关频率可以大幅度提高，为转换器的小型化和模块化创造了条件。功率场效应管（MOSFET）是应用较多的开关器件，它有较高的开关速度，但同时也有较大的寄生电容。它关断时，在外电压的作用下，其寄生电容充满电，如果在其开通前不将这一部分电荷放掉，则将消耗于器件内部，这就是容性开通损耗。为了减小或消除这种损耗，功率场 效应管宜采用零电压开通方式（ZVS）。绝缘栅双极性晶体管（Insu1ated Gate Bipo1ar tansistor， IGBT)是一种复合开关器件，关断时的电流拖 尾会导致较大的关断损耗，如果在关断前使流过它的电流降到零，则可以显着地降低开关损耗，因此IGBT宜采用零电流（ZCS）关断方式。IGBT在零电压条件下关断，同样也能减小关断损耗，但是MOSFET在零电流条件下开通时，并不能减小容性开通损耗。谐振转换器（ResonantConverter ，RC）、准谐振转换器（Qunsi-Tesonant Converter，QRC）、多谐振转换器（Mu1ti-ResonantConverter，MRC）、零电压开关PWM转换器（ZVS PWM Converter）、零电流开关PWM转换器（ZCS PWM Converter）、零电压转换（Zero-Vo1tage-Transition，ZVT）PWM转换器和零电流转换（Zero- Vo1tage-Transition，ZVT）PWM转换器等，均属于软开关直流转换器。电力电子开关器件和零开关转换器技术的发展，促使了高频开关电源的发展。

  霍尔互感器具有对磁场敏感、结构简单、体积小、频率响应宽、输出电压变化大和使用寿命长

高压变压器是电子产品常用的电子设备，是用来将低频低电压转换为低频高电压的电磁感应设备。当一次侧绕组通过交流电时，变压器产生交变磁场，通过交变磁场的感应作用，次级绕组也相应的产生交变磁场而产生交流电动势，次级绕组的电压高低与次级绕组的匝数比有关系，即电压与匝数成正比，高压的主要作用是将低电压转换成所需的高电压在生产制作过程绝缘尤为重要，很多厂家的产品质量不合格主要体现在绝缘处理上，做好绝缘是高压变压器制作的重中之重。

对于电子产品需要高压变压器的领域分为以下几类：（1）.医疗器械 如X光机、高电位治疗仪 （2）印刷、静电处理（3）微电子静电清除 （4）空气净化、油烟废气处理等

大功率变压器  大功率变压器特点     高频逆变电源.逆变焊机的工作频率在20kHz~50 kHz,作为电源.焊机心脏的主变压器,传统的铁芯材料铁氧体虽高频损耗较低,但其低频段(100kHz以下)的磁特性不太好,又因其饱和磁感应值(Bs)较低,铁芯的体积和重量仍较大,此外,铁氧体的居里温度较低,热稳定性差,温度稍高即导致Bs值降低,易饱和,工作状态不稳定,不适合于低频大功率下使用.材料,具有优良的综合磁性能,特别是应用在高频大功率逆变电源,逆变焊机上.作为逆变变压器的铁芯已是独占鳌头.

大忠电子有限公司成立于1992年，是一家集研发、生产、销售、服务于一体的集团公司，主要产品有高频变压器、低频变压器、灌封变压器、环形变压器、高压变压器、大功率变压器、工字电感、环形电感、霍尔传感器、充电器、适配器、、电抗器、非晶器件等电子组件产品，涉及光伏、LED、风电、UPS、EPS、IT、工业电源、充电桩、仪器仪表、航空航天、家用电器等领域。在集团公司董事长李正中先生的带领下，公司经过20多年的发展，已经在东莞、深圳、河源、福建、安徽、重庆、河南等省市地区建立了共九个生产基地，生产面积达28万平方米。 公司领导坚持以市场需求为导向，以技术创新为动力，以质量保证为基础！为实现大忠电子全面发展而奋斗。 大忠电子迄今已通过ISO9001、ISO14001、OQC080000等体系认证，并获有各种专利300余项。拥有独立的进出口权，产品通过CE、CCC、CQC、GS、TUV、UL等各国认证。公司秉承与时俱进的发展理念，开拓进取，不断创新。公司拥有研发团队100多人，资深工程师20多人，先进研发设备，为客户设计产品。公司拥有260条生产检测线，多个绿色环保车间，采用全自动绕线机，漆包线分线机，铁芯胶带包胶机，焊锡机、红外线烤箱及自动化流水设备进行生产。大忠集团追求卓越的品质管理，拥有完善的品质管理体系，DQA控制设计品质， SQA、IQC管控来料品质，IPQC、 FQC、 OQC监控产品的生产及出货品质，与此同时公司拥有独立的实验室，可对产品进行耐压、阻燃、电痕化、雷击、冷湿环境、盐雾等各种可靠性实验，以零缺陷做为大忠品质管理的最终目标。大忠以事业部的模式，专职专人为产品做服务，目前公司拥有电源事业部、灌封事业部、环变事业部、高压事业部、新能源事业部5个事业部。 电源事业部生产充电器、 适配器，有先进的省级实验室，能够对电源产品进行基本电性能、EMC、安规、可靠性、环保等测试，有先进的绿色环保生产车间，12台波峰焊，自动绝缘阻抗、耐压、空载电压、负载电压、负载电流、过流保护、短路保护、空载功耗、效率、纹波全面检测线以及一流的老化室，目前年产能7000万只，产品涉及领域有IT、通信等。灌封事业部生产0.35-50W的具有防水、防潮、防尘、散热、安全、环保等性能的灌封产品，有先进的12轴全自动绕线机，6头分级自动灌胶机，自动焊锡机，一体式风干机，生产面积800平方米，年产能1200万只。产品涉及领域有智能三表行业、对环境条件要求严格的家电行业及工控行业。环变事业部生产50-5000W环形变压器，主要类型有民用AV功放电源变压器与功放电源变压器，有先进的生产线，拥有多台半自动化绕线机，半自动化包胶机。年产能300万只，产品涉及领域有音响、功放、家庭影院，光伏，医疗等。高压事业部生产500-3000W高压变压器（HVT）及额定1-30A电抗器（RET），拥有先进的绕线、氩弧焊、全自动浸漆烘烤等工艺技术，通过绝缘等级S级UL证书，年生产高压变压器（HVT）600万台、电抗器（RET）500万台。产品涉及领域有微波炉、变频空调等。新能源事业部生产率变压器（配文字功率在2500KW以下，效率99％），电抗器（配文字额定电流5000A以下，效率99％），霍尔传感器，非晶器件等，拥有大型生产设备，实验检测室，大型吊装上漆炉，年产6万台，涉及领域有光伏、风电、UPS、EPS、工业电源、充电桩、电器传动、轨道交通、海洋轮船、航空航天、电能质量管理、数据中心等。公司对供应链进行垂直整合。针对硅钢片，公司建立铁芯冲压基地，硅钢片退火处理基地；针对引线、端子，公司建立端子生产基地、引线生产基地；针对漆包线，公司建立铜、铝漆包线拉伸、上漆生产基地。与此同时专门成立了原料加工基地、注塑生产基地、五金冲压基地等。整合优势资源，降低成本，加快市场反应速度。及时为客户服务，公司成立了以东莞为基地的物流运输团队，服务全国各地，满足客户交期需求，超越客户期望，赢得了客户的好评。 凭借高技术的研发团队和完整的质量管理体系，大忠电子的产品畅销海内外。多年来，公司秉承“质量，真诚服务”的宗旨，与品牌客户建立了紧密的合作关系。大忠人深信：企业制度能培养员工素质，而企业文化则能引导员工追求。大忠人坚持“以忠立本、以信举纲、以胆创新、以识致远”的企业理念，逐步建设成一个以团结、拼搏、务实、进取，创新、责任为核心的企业文化。以客户为中心，优化队伍，优化机制，优化经营，加强企业文化建设，通过持续不断地创新，为顾客创造价值，为企业创造效益，为个人创造幸福，为社会创造财富。 一份耕耘，一份收获，大忠人终于迎来了今天的累累硕果。面对现有的成就，大忠人未曾自满，而是看清了日趋激烈的市场竞争和世界的急速变化。按照大忠集团“十年打基础，十年练内功，十年大发展”的战略部署，大忠人在建设“百年企业”的道路上，正一步一个脚印地朝着做“中国，世界一流”的电子变压器供应商的目标稳步前进。居安思危、创新务实、自强不息仍将是每一个大忠人恪守的信念和准则。
