陕西活塞式压力计 西安活塞式压力计 XY-60
| 价 格： | 15319762345.00 | |
| 型号/规格： | XY-60 | |
| 品牌/商标： | 西仪测控 |

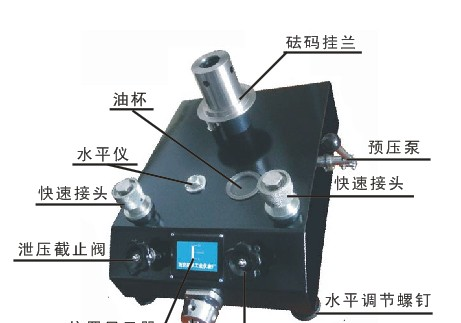

活塞式压力计XY-60 --> 产品介绍：
一、用途
可作量值传递和高精度测量之用。
二、结构原理和特点
活塞式压力计（以下简称压力计）的工作原理是基于作用在活塞下端面流体压力所形成的力与施加于放塞上端砝码所产生的重力相平衡的原理制成。
本压力计有下列特点：它的活塞系统（活塞、活塞缸）用碳化钨制造，因而形变误差小，温度附加误差小、耐磨，能长期保持活塞系统尺寸不变；读数方便；高于30Mpa的压力计用癸二酸二（2-乙基已基）酯为传压介质，其粘度在20℃时为（20-25）mm2/s,远小于国内一般压力计用传压介质蓖麻油粘度（900-1100）mm2/s，因而灵敏度大大提高，测量范围加宽，造压系统精密度加工，用力轻便、密封可靠；机座用铝合金制造，质轻、坚固、美观、导管材料采用1Cr18Ni9Ti不锈钢管，防锈、美观、可靠。
三、主要技术参数
1、测量不确定度 表一
|
准确度等级 |
允许误差 |
|
|
0.05/0.02 |
压力值在测量范围下限以下时为测量范围下限的±0.05%/±0.02 |
压力值在测量范围内时，为实际测量压力的±0.05%/±0.02 |
2、测量范围及砝码的质量和数量表二（见下页）
四、专用砝码质量计算公式
|
Mj= mj= |
A0,Pj
|
(1+ |
ρa |
) |
[1+(2j-1)λPj] |
|
g |
ρm |
Mj---按次序加载的第j砝码的质量，㎏；
Pj---在参考温度和标准重力加速度下，加载第j块砝码产生的压力值，pa或（Mpa）
AO,---在零压力和参考温度下，被检活塞式压力计活塞有效面积，㎡；
g------使用地点重力加速度，m/s2；
Pa------周围空气的密度，其值可取1.2㎏/m3；
Pm---砝码材料的密度，其值可取ρ碳钢：7.8*103㎏/m3
|
型号 |
|
XY-6 |
XY-60 |
XY-250 |
XY-600 |
XY-1000 |
XY-1600 |
|
|
参数 |
单位 |
测量范围（Mpa） |
||||||
|
0.04-0.6 |
0.1-6 |
0.5-25 |
1-60 |
2-100 |
2-160 |
|||
|
标称上线 |
MPa |
0.6 |
6 |
25 |
60 |
100 |
160 |
|
|
标称下线 |
MPa |
0.04 |
0.1 |
0.5 |
1 |
2 |
2 |
|
|
测量上线 |
MPa |
0.6 |
6 |
25 |
60 |
100 |
160 |
|
|
测量下线 |
MPa |
0.04 |
0.1 |
0.5 |
1 |
2 |
2 |
|
|
活塞公称面积 |
Cm2 |
1 |
0.5 |
0.2 |
0.1 |
0.05 |
0.05 |
|
|
底盘及活塞 |
公
称质量 |
Kg |
0.4 |
0.5 |
1 |
1 |
1 |
1 |
|
产生的压力 |
MPa |
0.04 |
0.1 |
0.5 |
1 |
2 |
2 |
|
|
专用砝码 |
公称质量 |
Kg |
0.1;0.5 |
0.5；2.5 |
1；2；5 |
1；2；5 |
0.5；1；2；5 |
0.5；1；2；5 |
|
产生的压力 |
MPa |
0.01；0.05 |
0.1；0.5 |
0.5；1；2.5 |
1；2；5 |
1；2；4；10 |
1；2；4；10 |
|
|
数量 |
个 |
6；10 |
4；11 |
2；1；9 |
2；1；11 |
1；2；1；9 |
1；2；1；15 |
|
|
接口 |
|
M20*1.5 |
M20*1.5 |
M20*1.5 |
M20*
1.5 |
M20*1.5 |
M20*1.5 |
|
|
重量 |
㎏ |
35 |
60 |
80 |
90 |
85 |
110 |
|
|
工作介质 |
变压器或变压器油与煤油的混合油20℃时运动度9-12m2/s,酸值不大于0.05毫安KOH/克 |
癸二酸二(2-乙基已基)酯20℃时运动粘度20-25m2/s,酸值不大于0.05毫克KOH/克 |
||||||
ρ铝:2.73*103㎏/m3
ρ 不锈钢：7.93*103㎏/m3 ρ碳化钨：14.7*103㎏/m3
λ-----活塞-活塞缸组件的压力形变系数PaO-1
|
型号 |
测量范围(MPa) |
Λ值 |
|
XY-1000 |
2~100 |
7.4×107MPa-1 |
|
XY-1600 |
2~160 |
7.19×10-13Pa-1 |
|
XY-6，XY-60，XY-250，XY-600压力计形变误差可忽略. |
||
日常保养维修常识
1、因经常保持压力计清洁，压力计不放在湿度过大的环境中，以免生锈。
2、快速接头和活塞筒下端O型圈较易损坏,若发现泄漏应予以更换.
3、油杯中液面应经常高于油杯过滤器罩子上端面，若一时疏忽，空气将进入预压泵中，造成预压泵失效。这时应拧松预压泵进油接头，使空气随液体流出而流出，当液体呈连续流出时，即可拧紧接头，恢复预压泵功能。
- 所属城市：陕西 西安
- [联系时请说明来自维库仪器仪表网]
- 联系人： 柏静
- 电话：029-88639987
- 传真：029-88639987
- 手机：15319762345
- QQ ：
驻马店活塞式压力计 活塞式压力计说明书 XY-6
信息内容：活塞式压力计XY-6 --> 产品介绍： 一、用途 可作量值传递和高精度测量之用。 二、结构原理和特点 活塞式压力计（以下简称压力计）的工作原理是基于作用在活塞下端面流体压力所形成的力与施加于放塞上端砝码所产生的重力相平衡的原理制成。 本压力计有下列特点：它的活塞系统（活塞、活塞缸）用碳化钨制造，因而形变误差小，温度附加误差小、耐磨，能长期保持活塞系统尺寸不变；读数方便；高于30Mpa的压力计用癸二酸二（2-乙基已基）酯为传压介质，其粘度在20℃时为（20-25）mm2/s,远小于国内一般压力计用传压介质蓖麻油粘度（900-1100）mm2/s，因而灵敏度大大提高，测量范围加宽，造压系统精密度加工，用力轻便、密封可靠；机座用铝合金制造，质轻、坚固、美观、导管材料采用1Cr18Ni9Ti不锈钢管，防锈、美观、可靠。 三、主要技术参数 1、测量不确定度 表一 准确度等级 允许误差 0.05/0.02 压力值在测量范围下限...

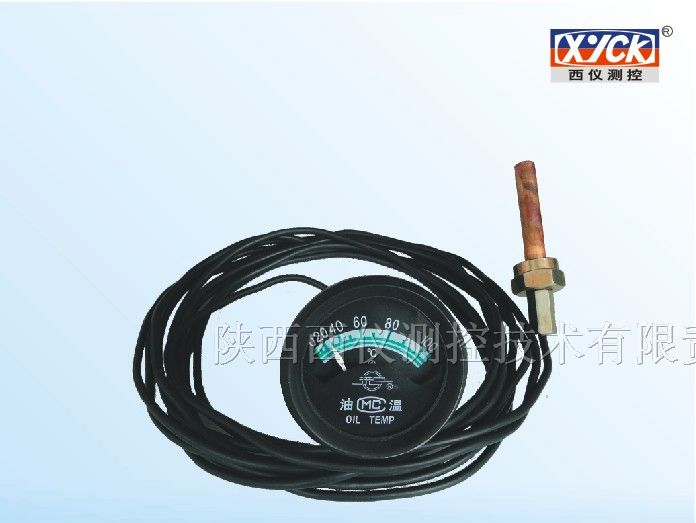

新疆油温表 水温表 WT-102
