供应自耦减压起动箱、起动柜厂家直销批发
| 价 格： | 2300.00 | |
| 型号/规格： | XJ01-135KW | |
| 品牌/商标： | 西仪电气 |
供应自耦减压起动箱、起动柜厂家直销批发
JJ1自耦减压启动柜，自偶减压启动柜，JJ1系列自耦降压起动控制柜适用于交流50Hz(60Hz)、 电压为660V及以下、容量315KW及以下的三相鼠笼感应电动机，作不频繁自耦起动。利用自耦变压器减压起动，以减少电动机启动电流对输电网络的影响，并可加速电动机至额定转速和人为停止电动机。对电动机具有过负荷、断相、短路等保护。对自耦变压器装有启动时间的过负荷保护。
本系列产品的性能符合ICE292-4、ICE和GB4720-84的有关规定。
型号说明：
（二） 结构简介

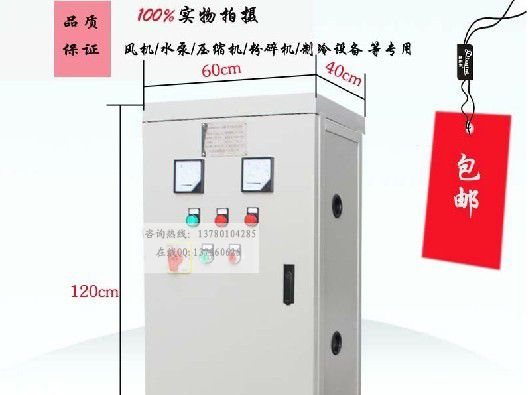

JJ1系列自耦减压启动控制柜为箱式防护结构，由自耦变压器、自动开关、交流接触器、热继电器、时间继电器、过流继电器、电流表等元件组成。工作方式有手动、自动、遥控三种。手动和自动方式由转换开关进行。遥控输入接线端子，以备遥控方式操作之用。
自耦变压器备有额定电压的65％（60％）和80％二个抽头，出厂时接在65％（60％）抽头上，用户如有需要可自行改接到80％的抽头位置，也可在订货时说明需接的抽点位置。
对于90kW以上的产品，带有节能无声运行装置，可节省能源，减少噪音。节能装置由主令开关控制，可手动投入或切除。
（三） 操作方式
1 自动操作：合上自动开关，接通电源，红色指示灯亮，将转换开关切换到“自动”位置：按“起动”按钮，电动机开始启动，红灯灭，黄灯亮：经欠电流继电器或时间继电器自动转换到全压运行时，黄灯灭，绿灯亮：按“停止”按钮，电动机停止运转。
2 手动操作：合上自动开关，接通电源，红色指示灯亮，将转换开关切换到“手动”位置；按“起动”按钮，红灯灭，黄灯亮，待电动机转速接近额定转速时（即电流表的指示降到电动机的1.5倍额定电流时），再安“运转”按钮；当电动机起动电流长期降不到1.5倍额定电流时，时间继电器进行强迫转换，电动机转换到全压运行，此时黄灯灭，绿灯亮，按“停止”按钮，电动机停止运转。
3 采用“遥控”操作方式：将遥控“起动”信号和“停止”按原理接线图接入相应的端子，便可按自动操作的方法来遥控本起动柜。
（四） 注意事项
1 JJ1系列自耦降压起动柜允许从冷态连续启动2次，每次启动时间为15s，间隔时间为30s，起动柜允许一次或数次连续启动，其总时间不超过40s(种工作制)和100s（第二种工作制）
2 本产品能在85％－110％额定电压范围内可靠的工作，其释放电压不高于额定电压75％，不低于额定电压20％。
3 本柜在使用前，应认真核对电机接线与图是否相符、电机容量与本柜应一致或略小一个数，时间继电器、热继电器、电流继电器应随负载要求设定。
4 订货时，应提供电机容量、电压等级、工作状态等数据。
