供应蒸汽流量计

价格：		3000.00
型号/规格：		LUGB
品牌/商标：		CENCI

详细介绍
企业详情

一 蒸汽流量计概述

LUGB系列涡街流量计是一种采用压电晶体作为检测元件，输出与流量成正比的标准信号的流量仪表。该仪表可以直接与ＤＤＺ－Ⅲ型仪表系统配套，也可以与计算机及集散

系统配套使用，对不同介质的流量参数进行测量。该仪表根据流体涡街的检测原理，其检测涡街的压电晶体不与介质接触，仪表具有结构简单、通用性好和稳定性高的特点.

LUGB系列涡街流量计可用于各种气体、液体和蒸汽的流量检测及计量。LUGB 系列涡街流量计可以与本公司生产的智能流量积算仪配套使用,也可以和其它仪表厂商生产的智能仪表配套使用,具有通用性强的特点。

二 蒸汽流量计工作原理

涡街流量计的基本原理是卡门涡街原理,即“涡街旋涡分离频率与流速成正比”。

流量计流通本体直径与仪表的公称口径基本相同。如图一所示,流通本体内插入有一个近似为等腰三角形的柱体,柱体的轴线与被测介质流动方向垂直,底面迎向流体。

式中:

ｆ── 柱体侧旋涡分离的频率(Ｈｚ);

Ｖ── 柱侧流速(ｍ/ｓ);

ｄ── 柱体迎流面宽度(ｍ);

Ｓr ── 斯特劳哈尔数。是一个取决于柱体断面形状而与流体性质和流速大小基本无关的常数。

三 蒸汽流量计产品特点

传感器测量探头采用特殊工艺封装，耐高温可达350℃

敏感元件封状在探头体内，检测元件不接触测量介质，使用寿命长

传感器采用补偿设计，提高仪表抗震性

结构简单、无可动件，耐用性高

在规定雷诺数范围内，测量不受介质温度、压力、粘度影响

流量计可应用于防爆场合，安全性好

量程比宽，可达10:1 15:1

通用性强，可测量不洁净的气体、液体

四 蒸汽流量计技术参数

环境温度: (-40～55)℃ ;

相对湿度: (5～90)% ;

大气压力: (86—106)Kpa

公称通径: (15～1500)ｍｍ（大于200mm为插入式结构）；

测量介质: 液体、气体、蒸汽;

公称压力: 1.6Mpa 2.5Mpa 4.0Mpa

介质温度: (-40～+350)℃;

精度等级: 0.5级,1.0级1.5级,2.5级;

线性度: ≤±1.5％;

重复性: ≤0.5％,≤1.0% ;

输出信号: 电压脉冲;

(4～20)mA DC（两线制）;;

供电电源: 电压脉冲 12V DC或24V DC;

电流型 24V DC

智能电流型 24V DC

智能电池型 3.6V DC

负载电阻: 负载电阻不超过350Ω。

本体材质: 304不锈钢

连接方式: (15～300)mm 法兰卡装式结构;

(200～1500)mm 为插入式结构;

保护等级: IP65, IP67 ;

电缆接口: PG10

防爆类型: 本安型; 隔爆型

防爆标志: iaⅡCT6; dIIBT4

五 蒸汽流量计工况流量范围 （m³/h）

仪表型号	公称通径DN （mm）	流量范围（m³/h）
仪表型号	公称通径DN （mm）	液体	气体	蒸汽
LUGB-	15	0.4—4	4—30	3.2—18
LUGB-	20	0.7—7	6—40	5—32
LUGB-	25	1—10	11—70	9—60
LUGB-	32	1.5—15	17—150	15—130
LUGB-	40	2—25	24—240	20—200
LUGB-	50	3—45	37—370	32—320
LUGB-	65	5.5—75	65—650	55—540
LUGB-	80	8.5—110	95—950	81—810
LUGB-	100	16—180	150—1500	130—1300
LUGB-	125	25—270	245—2400	200—2000
LUGB-	150	35—350	360—3600	290—2900
LUGB-	200	60—600	600—6000	550—5000
LUGB-	250	90—900	900—9000	800—8000
LUGB-	300	135—1350	1350—13500	1150—11500
LUGB-	350	185—1850	1850—18500	1550—15500
LUGB-	400	240—2400	2400—24000	2100—21000
LUGB-	450	300—3000	3000—30000	2600—26000
LUGB-	500	380—3800	3800—38000	3300—33000
LUGB-	600	550—5500	5500—55000	5100—51000
LUGB-	700	750—7500	7500—75000	7000—70000
LUGB-	800	950—9500	9500—95000	9000—90000
LUGB-	900	1200—12000	12000—137000	11000—110000
LUGB-	1000	1400—1400	14000—140000	13500—135000
LUGB-	1200	2000—20000	20000—200000	19500—195000
LUGB-	1300	2200-22000	22000-220000	21000-210000
LUGB-	1400	2750-27500	27500-275000	27000-270000
LUGB-	1500	3150-31500	31500-315000	31000-310000

苏州先驰仪表有限公司

公司信息未核实

所属城市：江苏苏州
[联系时请说明来自维库仪器仪表网]
联系人： 冯经理
电话：0512-63344809
传真：0512-63345809
手机：13382168304
QQ ：

公司相关产品

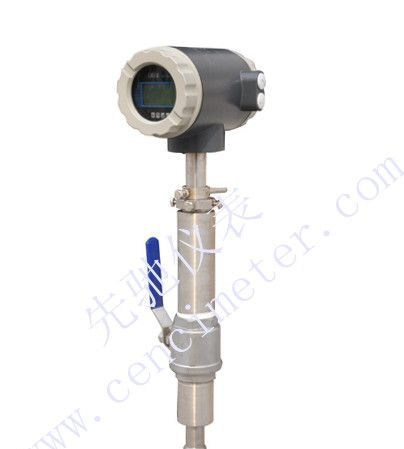

供应LDC插入式电磁流量计
