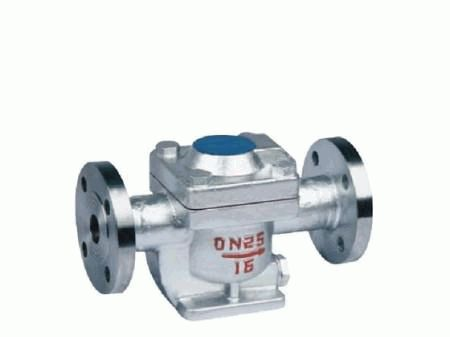

GH4杠杆浮球式疏水阀
| 价 格： | 680.00 | |
| 型号/规格： | GH4 | |
| 品牌/商标： | goole |
GH4杠杆浮球式疏水阀， 是一种特殊结构的机械型疏水阀，采用零支点全杠杆结构，柱面密封的滑型动作和长方开明排水孔，其产品结构优越能在饱和蒸气、低压高地热蒸气、小负荷的恶劣 工况下都得以充分发挥，是一种动作十分灵敏，使寿命较长的疏水阀，主要用于生产工艺加热设备，需要大量排除凝结水的工况。主要用于石油、化工、造纸、管道 的一些相关行业。
GH4杠杆浮球式疏水阀结构特点：
1、采用平衡双阀座设计，加大流量面积，从而获取更大的排水量。
2、内置双金属空气自动排放阀，可防止空气气堵和蒸汽汽锁。
3、全部部件安装在阀盖上，阀无需从配管上卸下，就可维修保养。
dzsc/19/4275/19427575.jpg
GH4杠杆浮球式疏水阀选型主要依据：
1、凝结水负荷（排液量） kg/h*
2、工作压力 MPa
3、工作压差 MPa
4、阀体材料和公称压力
5、连接方式及尺寸
*凝结水负荷的选用倍率一般为1.5∽2之间
GH4杠杆浮球式疏水阀主要零件的材料说明：
| 公称压力 | 1.6～2.5～5.0MPa | 公称通径 | 50-150mm | |
| 工作压力范围 | 0.01～2.5～5.0MPa | 工作温度 | ２50℃～350℃ | |
| 壳体试验压力 | 2.4～3.8～7.5MPa | 允许温度 | 425℃/475℃ | |
| 最小过冷度 | ≈0℃ | 允许背压率 | 85% | |
| 有负荷漏汽率 | ≈0 | 适用介质 | 饱和蒸汽、凝结水、蒸馏水 | |
| 阀体、阀盖 | WCB/WC6 | 浮球 | 奥氏体不锈钢 | |
| 密封阀 | 铬不锈钢 | 杠杆 | 铬不锈钢 | |
GH4杠杆浮球式疏水阀是适用配备汽水分离器运用的一种蒸汽疏水阀产品，本公司大量有生产，可以向广大客户大量供应，如果客户对产品有任何疑问或者建议欢迎咨询我闪，如果客户需要非标型GH4杠杆浮球式疏水阀产品也可以咨询我们，有需要欢迎联系。
