供应德国DEHN电涌保护器、避雷器
| 价 格： | 1.00 | |
| 型号/规格： | DPI MD 24 M 2S | |
| 品牌/商标： | 德国DEHN避雷器 |
DPI
·安装方便，源于两部件设计
·适用于3种屏蔽概念
·用于防雷分区OB-2及后续分区
4-20mA接口电路电涌保护，M20×1.5(母/公)螺纹，可选直接屏蔽接地，间接屏蔽接地或屏蔽不接地。
|
|
DPI |
|
SPD分类 |
TYPE |
|
标称电压UN |
24V |
|
直流持续工作电压UC |
34.8V |
|
交流持续工作电压UC |
24.5V |
|
标称电流IL |
0.5A |
|
D1每线雷电冲击电流(10/350μs) |
1kA |
|
C2总标称放电电流(8/20μs) |
10kA |
|
C2每线标称放电电流(8/20μs) |
10kA |
|
C2屏蔽线-PG标称放电电流(8/20μs) |
20kA |
|
线-PG电压保护水平(InC2) |
≤65V |
|
线-线电压保护水平(InC2) |
≤650V |
|
屏蔽-PG电压保护水平(InC2) |
≤650V |
|
线-PG电压保护水平(1kV/μsC3) |
≤50V |
|
线-线电压保护水平(1kV/μsC3) |
≤500V |
|
屏蔽-PG电压保护水平(1kV/μsC3) |
≤600V |
|
每线串联阻抗 |
2.2ohms |
|
线-线带宽fG |
14MHz |
|
线-线电容C |
≤400pF |
|
线-PG电容C |
≤20pF |
|
屏蔽线-PG电容C |
≤15pF |
|
工作温度范围 |
-40℃…+80℃ |
|
防护等级 |
IP |
|
安装现场仪表侧/设备侧 |
M |
|
连接方式 |
螺丝连接1.5mm2,长度200mm |
|
安装导线截面积(单股线) |
0.08-2.5mm2 |
|
安装导线截面积(软线) |
0.08-1.5mm2 |
|
接地方式 |
外壳或接地环(可选配件) |
|
外壳材料 |
V2A |
|
颜色 |
无色 |
|
测试标准 |
IEC |
|
认证 |
GOST |
|
|
|
|
订购信息 |
|
|
型号 |
DPI |
|
货号 |
929 |
|
包装单位 |
1 |
- 所属城市：广东 深圳
- [联系时请说明来自维库仪器仪表网]
- 联系人： 龙婴芳
- 电话：0755-83575561
- 传真：0755-8357556
- 手机：18902858731
- QQ ：
供应德国DEHN防雷器、浪涌保护器

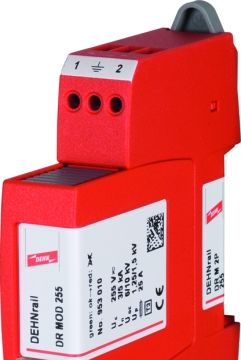

信息内容：DR M 2P 60-255 FM DR M 2P…FM：两极电涌保护器，由底座和插入式模块组成，带浮动遥信触点 DR M 2P 60 FM DR M 2P 75 FM DR M 2P 150 FM DR M 2P 255 FM 依据EN 61643-11…IEC 61643-1,SPD 3级/III级 3级/III级 3级/III级 3级/III级 交流标称电压UN 48V 60V 120V 230V 交流持续工作电压UC 60V 75V 150V 255V 直流持续工作电压UC 60V ...
供应德国DEHN防雷器、浪涌保护器

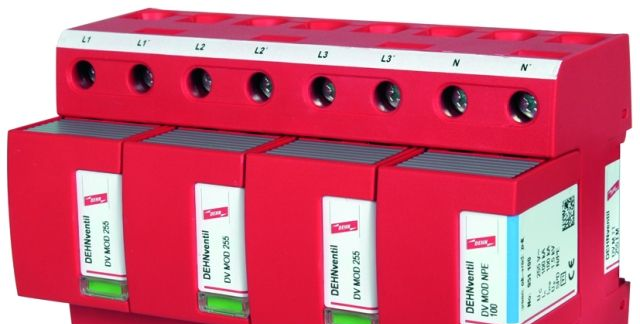

信息内容：DV M TT 255 DV M TT 255 (FM)：用于TT与TN-S系统的模块式复合雷电流/电涌保护器(“3+1”电路) DV M TT 255 FM 依据EN 61643-11,SPD/…IEC 61643-1,SPD 1级/I级 与终端的能量协调性 1级+2级 与终端的能量协调性(≤5m) 1级+2级+3级 标称交流电压 UN 230/400V 交流持续工作电压UC 255V 雷电冲击电流(10/350μs)[L1+L2+L3+N-PE] Itotal 100kA 雷电冲击电流(10/350μs)[L-N]/[N-PE] Iimp 25/100kA 标称放电电流(8/20μs) In ...
