供应CP－3型柱式称重传感器
| 价 格： | 1.00 | |
| 型号/规格： | CP－3型柱式称重传感器 | |
| 品牌/商标： | HONEYWELL（霍尼韦尔） |
气体传感器性能测试
为验证传感器性能，作者对传感器的进行了长期的测试。以下分别介绍采用CO2和SO2传感器测量的结果，CO2传感器气室长度8cm，内经8mm，传感器的量程为2%。试验采用标准钢瓶配气，浓度为0.98% CO2，平衡气为N2，流量为1.5L/Min，通过采用PC采集测控系统串口数据，在PC上保存数据并进行数据的自动分析，测量时间24小时。试验结果表明，测量准确度可以达到2%以上；SO2传感器气室长度13cm，内经8mm，传感器的量程为8000ppm。试验采用自行配置的SO2气体，浓度为4200ppm，平衡气为N2，流量为0.5L/Min，同样通过采用PC采集传感器串口数据，在PC上进行分析，测量时间12小时（为安全考虑，从晚8：00到第二日早8：00）。试验结果表明，测量准确度同样可达到2%以上。对于传感器的响应时间，由于采用了较高的调制频率，传感器一般在同如气体15秒左右就可以达到平衡，因此响应速度很快。
|
|||
二、技术指标：
|
量程 |
0.2~200t |
输入电阻 |
380±10Ω |
|
灵敏度 |
2.0±0.010mV/V |
输出电阻 |
350±3Ω |
|
非线性 /滞后/重复性 |
± 0.05%FS |
绝缘电阻 |
≥ 5000 MΩ |
|
蠕 变 |
± 0.03%FS |
供桥电压 |
10(DC/AC) V |
|
零点输出 |
± 1.00%FS |
工作温度 |
－ 20～＋60℃ |
|
零点温度系数 |
± 0.03%FS/10℃ |
安全过载 |
150%FS |
|
输出温度影响 |
± 0.03%FS/10℃ |
材质 |
合金钢 |
|
接线方式 |
输入：红（＋）黑（－） 输出：绿（＋） 白（－） |
||

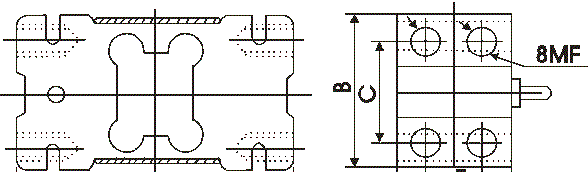

三、外形尺寸：
dzsc/19/4271/19427120.jpg
|
量程 t |
尺寸： mm |
|||||||
|
Ф A |
Ф B |
Ф C |
H |
E |
M |
SR |
Ф D |
|
|
0.2~0.7 |
60 |
52 |
30 |
88 |
79 |
5 |
35 |
20 |
|
1~5 |
74 |
68 |
38 |
100 |
91 |
6 |
65 |
28 |
|
7~10 |
86 |
78 |
56 |
130 |
120 |
8 |
85 |
32 |
|
15~30 |
86 |
78 |
56 |
140 |
125 |
10 |
200 |
40 |
|
40~60 |
98 |
94 |
68 |
150 |
133 |
12 |
350 |
65 |
|
100 |
106 |
98 |
68 |
190 |
138 |
16 |
500 |
80 |
|
150~200 |
148 |
166 |
100 |
220 |
204 |
20 |
1000 |
120 |
| dzsc/19/4271/19427120.jpg |
S型称重传感器 型号：MS-1 量程：5Kg~20t 精度：0.05% 供电：10~12VDC 灵敏度：2±0.01mV/V 安全过载：120%FS |
dzsc/19/4271/19427120.jpg |
S型称重传感器 型号：MS-1C 量程：20~5000t 精度：0.05% 供电：10~12VDC 灵敏度：2.0mV/V 安全过载：150%FS |
dzsc/19/4271/19427120.jpg |
拉压式称重传感器 型号：MS-3 量程：100~1000Kg 精度：0.05% 供电：10~12VDC 灵敏度：2±0.01mV/V 安全过载：120%FS |
| dzsc/19/4271/19427120.jpg |
吊秤专用传感器 型号：ET-1 量程：1~30T 精度：0.05% 供电：10~12VDC 灵敏度：1.5±0.10mV/V 安全过载：300%FS |
dzsc/19/4271/19427120.jpg |
拉式称重传感器 型号：ET-2 量程：0.1~30T 精度：0.05% 供电：10~12VDC 灵敏度：2±0.01mV/V 安全过载：120%FS |
dzsc/19/4271/19427120.jpg |
压式称重传感器 型号：ET-3 量程：0.1~30T 精度：0.05% 供电：10~12VDC 灵敏度：2±0.01mV/V 安全过载：120%FS |
| dzsc/19/4271/19427120.jpg |
拉式称重传感器 型号：ET-4 量程：1~100T 精度：0.05% 供电：10~12VDC 灵敏度：1.5±0.01mV/V 安全过载：120%FS |
dzsc/19/4271/19427120.jpg |
悬臂梁称重传感器 型号：GX-1 量程：0.05~10T 精度：0.05% 供电：10~12VDC 灵敏度：2±0.01mV/V 安全过载：120%FS |
dzsc/19/4271/19427120.jpg |
悬臂梁称重传感器 型号：GX-2 量程：0.5~20t 精度：0.05% 供电：10~12VDC 灵敏度：2±0.01mV/V 安全过载：120%FS |
| dzsc/19/4271/19427120.jpg |
轮辐式称重传感器 型号：GY-1 量程：0.5~100T 精度：0.05% 供电：10~12VDC 灵敏度：2±0.01mV/V 安全过载：120%FS |
dzsc/19/4271/19427120.jpg |
轮辐式称重传感器 型号：GY-2 量程：0.5~100T 精度：0.05% 供电：10~12VDC 灵敏度：2±0.01mV/V 安全过载：120%FS |
dzsc/19/4271/19427120.jpg |
轮辐式称重传感器 型号：GY-3 量程：0.5~100T 精度：0.05% 供电：10~12VDC 灵敏度：2±0.01mV/V 安全过载：120%FS |
| dzsc/19/4271/19427120.jpg |
箱式称重传感器 型号：PE-3 量程：60~500Kg 精度：0.05% 供电：10~12VDC 灵敏度：2±0.01mV/V 安全过载：120%FS |
dzsc/19/4271/19427120.jpg |
波纹管称重传感器 型号：PE-7 量程：10~1000Kg 精度：0.05% 供电：10~12VDC 灵敏度：2±0.01mV/V 安全过载：120%FS |
dzsc/19/4271/19427120.jpg |
悬臂梁称重传感器 型号：PE-8 量程：20~1000Kg 精度：0.05% 供电：10~12VDC 灵敏度：2±0.01mV/V 安全过载：120%FS |
| dzsc/19/4271/19427120.jpg |
密封压式称重传感器 型号：PE-9 量程：3~150Kg 精度：0.05% 供电：10~12VDC 灵敏度：2±0.01mV/V 安全过载：120%FS |
dzsc/19/4271/19427120.jpg |
箱式称重传感器 型号：PE-5 量程：50~1000Kg 精度：0.05% 供电：10~12VDC 灵敏度：2±0.1mV/V 安全过载：120%FS |
dzsc/19/4271/19427120.jpg |
桥式称重传感器 型号：GF-1 量程：10~50T 精度：0.05% 供电：10~12VDC 灵敏度：2±0.01mV/V 安全过载：120%FS |
| dzsc/19/4271/19427120.jpg |
桥式称重传感器 型号：GF-2 量程：1~75Klb 精度：0.05% 供电：10~12VDC 灵敏度：3.0±0.01mV/V 安全过载：120%FS |
dzsc/19/4271/19427120.jpg |
桥式称重传感器 型号：GF-3 量程：25~125Klb 精度：0.05% 供电：10~12VDC 灵敏度：3.0±0.01mV/V 安全过载：120%FS |
dzsc/19/4271/19427120.jpg |
柱式称重传感器 型号：CP-1 量程：5~450T 精度：0.05% 供电：10~12VDC 灵敏度：2±0.01mV/V 安全过载：120%FS |
| dzsc/19/4271/19427120.jpg |
柱式称重传感器 型号：CP-2 量程：20~45T 精度：0.05% 供电：10~12VDC 灵敏度：2±0.01mV/V 安全过载：120%FS |
dzsc/19/4271/19427120.jpg |
柱式称重传感器 型号：CP-3 量程：25~45T 精度：0.05% 供电：10~12VDC 灵敏度：2±0.01mV/V 安全过载：120%FS |
dzsc/19/4271/19427120.jpg |
轴销式称重传感器 型号：ALP-9A 量程：1~10T 精度：0.05% 供电：10~12VDC 灵敏度：1.5±0.01mV/V 安全过载：150%FS |
| dzsc/19/4271/19427120.jpg |
传感器称重模块 型号：PE-7M 量程：10~200Kg 精度：0.05% 供电：10~12VDC 灵敏度：2±0.01mV/V 安全过载：120%FS |
dzsc/19/4271/19427120.jpg |
传感器称重模块 型号：GY-1M 量程：2~50T 精度：0.05% 供电：10~12VDC 灵敏度：2±0.01mV/V 安全过载：120%FS |
dzsc/19/4271/19427120.jpg |
传感器称重模块 型号：GF-2M 量程：1~75T 精度：0.05% 供电：10~12VDC 灵敏度：2±0.01mV/V 安全过载：120%FS |
| dzsc/19/4271/19427120.jpg |
称重变送器 型号：BSQ 供电：24VDC 输入：mV模拟量线性 输出：4~20mA、1~5VDC 工作温度：-20~85℃ |
dzsc/19/4271/19427120.jpg |
智能显示控制仪表 型号：XST 输入 四位LED显示 8组继电器报警输出 带清零、去皮、峰值保持 外供精密电源，RS485接口 |
dzsc/19/4271/19427120.jpg |
彩屏无纸记录仪 型号：XM6000 通道：1~16路输入 精度：0.2%FS 供电：220VAC或24VDC 记录间隔：1~3600S可选 转存方式：U盘 |
| dzsc/19/4271/19427120.jpg |
不锈钢接线盒 产品型号：XGH 输入信号：mV 接入方式：四路、六路 八路、十路 产品材质：不锈钢 |
dzsc/19/4271/19427120.jpg |
USB型数据采集器 采集通道：4路、16路 输入信号：4~20mA、0~5V 1~5V、0~10V 采集频率：20次平均 采集周期50ms 系统精度：±0.1%FS |
dzsc/19/4271/19427120.jpg |
RS485型数据采集器 电源电压：DC24VDC 精度等级：0.5% 采集速率：128bps 输入接口：4~20mA 0~5V 1~5V 输出接口：RS-485电气协议 使用温度：-25~70℃ |
