供应过孔式导电滑环 旋转门滑环 高速旋转滑环

价 格: 320.00
设备名称:过孔式导电滑环
型号/规格:JSR-TH012系列过孔滑环
品牌/商标:嘉驰滑环
原产地:广东深圳松岗镇山门第三工业区东鹏工业园滑环生产地

过孔式导电滑环 旋转门滑环 高速旋转滑环

导电滑环是现代工业发展过程中需求的产物,用于相对转动的两个部件之间有可靠的电连接。导电滑环又称集电环、或称旋转关节、旋转电气接口、滑环、集流环、回流环、转接器。滑环由电刷、导电环、绝缘材料、框架、精密轴承、外壳、密封件及其他辅助件等组成。随着电子、控制等方面的需求增加,对导电滑环的要求,也从最开始的电流传递到目前的微弱控制信号传递,从低频率的传递要求到高频信号的传递。是各种精密转台、离心机和惯性制导设备的关键器件。

dzsc/19/4269/19426977.jpg

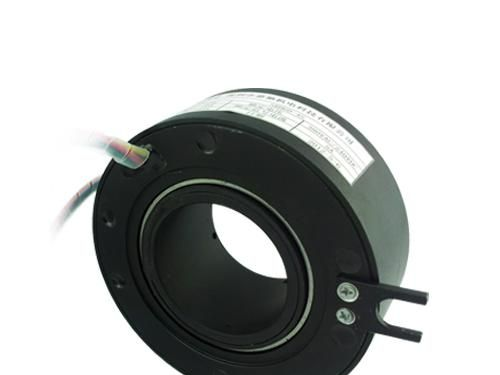

JSR-TH025过孔系列导电滑环,过孔直径25.4mm(适用任何<=25.4mm),外径为86mm,通路数1-126通路,全铝合金结构的整体式精密导电滑环。支持signal(2A), 10A, 倍率*10A,电压600VAC/VDC。嘉驰机电的过孔滑环都是采用灵活的模块化设计,集电源,数据信号传输为一体。低压力,低摩擦,低损耗的刷式接触设计,实现免维护超长时间运转。其采用接触材料采用贵金属+超硬镀金处理,力矩小,运转稳定,寿命长,电阻波动小,接触电阻小,保证优良的传输性能。

JSR-TH025过孔系列导电滑环详细参数:

电气性能



可选项

额定电压

380VAC

可装配法兰盘

额定电流

5A/路、 10A/路、15A/

导线出口方向、长度可选

绝缘电阻

1000MΩ@500 VDC

支持更多通路数:1-126

耐压

600VDC @50HZ

支持更高额定电流和额定电压

电气噪音

10mΩ @6VDC,50mA,5Rpm

可选更高转速:1000/分钟、2500/分钟、5000/分钟等

机械性能

环境性能

转速

300/分钟

工作温度

-40~+80

扭矩

80N.cm

机械振动

MIL-SID-810E

防护等级

IP 54(可选IP68)

环境湿度

60%

接触材料

贵金属

环保认证

Lead Free, RoHS compliant

导线规格

121.0mm2Teflon高温线

CE Certified

YES

设计寿命

5000万转

*滑环寿命由滑环工作转速,工作环境和工作温度等决定

JSR-TH025过孔系列导电滑环优势:

1360°流畅无限制旋转完全满足图像、电流、信号及数据传输.

2、采用贵金属丝材料;耐磨保证超长工作寿命—亿转,免维护.

3、产品系列完整,高端的质量,优质的服务.

4、采用先进的刷丝技术;银对银多点接触保证信号、电流、数据稳定.

5、结构紧凑无干扰、高性能、低力矩、低噪音、运转平滑可靠.

6、可靠的售后保障,能按照客户的要求定做所需产品。

dzsc/19/4269/19426977.jpg

JSR-TH过孔系列导电滑环运用领域:

1.工业机器:加工中心、绕线机、端面加工机

2. 旋转工作台:电池机械、灌装机、吹瓶机、旋转印刷机

3.电缆卷筒:港口机械、重型吊臂、工程机械、塔台

4.试验设备:离心测试台、分离机

5.机器人:包装设备、堆垛机、工艺控制设备、紧急照明设备

6.展览/显示设备:汽车展台、旋转门、产品展台、旋转餐厅

7.医疗设备:无影手术灯

质量即人格,质量即生命。嘉驰机电以一切满足客户需求为己任;运用“及时、、亲切”的方式为顾客提供售前、售中和售后的完美服务,以顾客增值和感受良好为前提,提升企业核心竞争力;提出客户满意是衡量我们工作的宗旨,并且坚持以人为本,严格管理,改革创新,优质服务的经营理念。秉承“挑战,创新,卓越”的企业精神为导向,致力于创建“嘉驰滑环”为中国导电滑环品牌!
